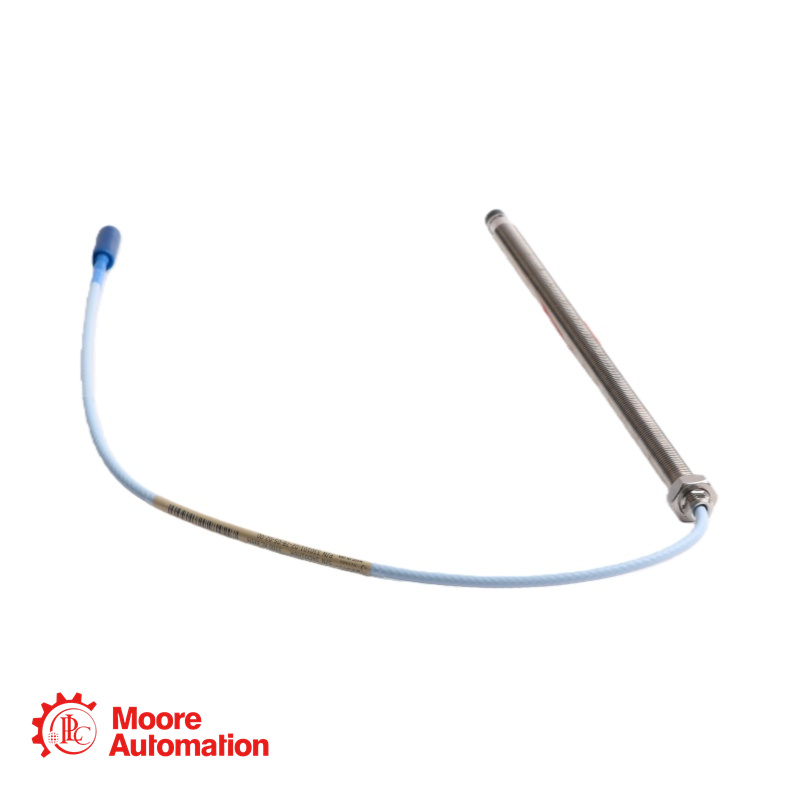

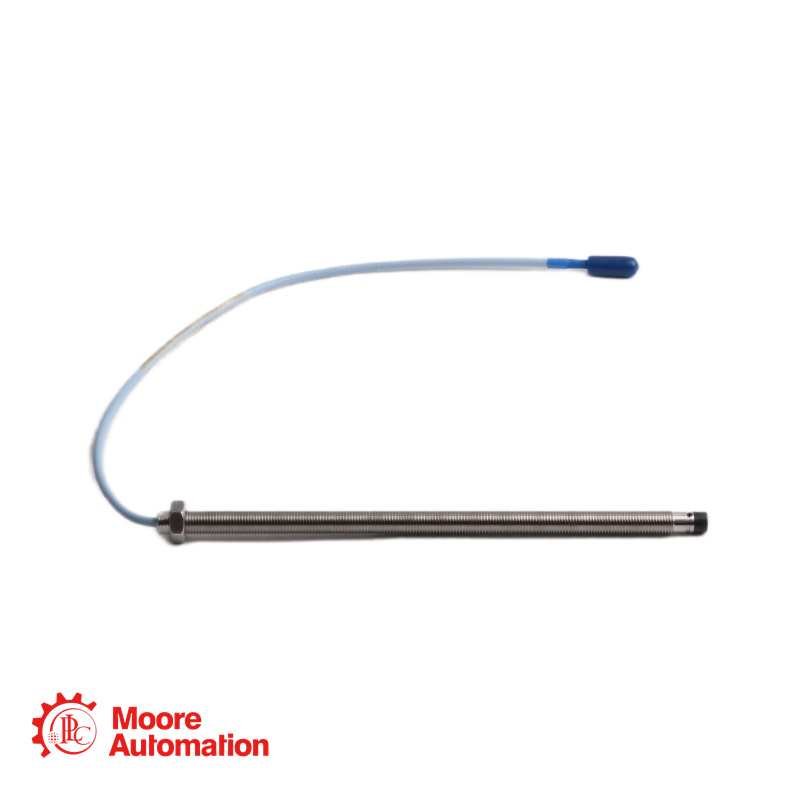

Sonda de Proximidade Bently Nevada 330101-02-12-10-02-00

Contate-nos

Vendas:

Telefone/
WhatsApp:

Ecorrespondência:

Endereço:

Frida

+86 15359408275

vendas5@mooreplc.com

Distrito de Siming, Xiamen, Fujian, China

Especificação

Tipo de produto: Sonda de proximidade 3300 XL de 8 mm
Tipo de rosca: Rosca 3/8-24 UNF
Armadura: Sem armadura
Tipo de caixa: Montagem padrão
Comprimento sem rosca (Opção AA): 02 = 0,2 polegadas
Comprimento total da caixa (opção BB): 12 = 1,2 polegadas
Comprimento total da sonda (opção CC): 10 = 1,0 metro (3,3 pés) de cabo integrado
Tipo de conector e cabo (opção DD): 02 = Conector coaxial ClickLoc em miniatura, cabo triaxial padrão com isolamento em FEP. O protetor de conector não vem pré-instalado.
Aprovação da Agência (Opção EE): 00 = Não exigida. Não há aprovações CSA, ATEX ou IECEx para áreas classificadas como perigosas.
Diâmetro da ponta da sonda: 8,0 mm (0,31 pol.)
Material da ponta da sonda: Sulfeto de polifenileno (PPS)
Material da caixa da sonda: Aço inoxidável AISI 303 ou 304 (SST)
Especificações do cabo: triaxial de 75 ohms, com isolamento em fluoroetileno propileno (FEP). Classificação de temperatura padrão (não ETR).
Armadura: Nenhuma
Material do conector: Latão banhado a ouro ou cobre berílio banhado a ouro, tipo ClickLoc
Faixa de temperatura operacional (padrão): -52°C a +177°C (-62°F a +350°F)
Resistência à tração (carcaça da sonda ao cabo): 330 N (75 lbf) no máximo.
Resistência elétrica (R_PROBE) para cabo de 1,0 m: 7,59 ± 0,50 Ohms (condutor central ao condutor externo)
Encaixe da chave: 5/16 de polegada (para roscas 3/8-24).
Porca de segurança incluída: porca sextavada de 9/16 de polegada.

Perguntas frequentes sobre o produto

P: Estamos modernizando um sistema antigo de controle de turbina que utiliza sensores 3300 não-XL legados. Nossos novos monitores exigem o diagnóstico aprimorado do Proximitor 3300 XL. Podemos simplesmente trocar o Proximitor antigo pela nova unidade 3300 XL sem trocar as sondas ou os cabos, e esperar que funcione perfeitamente com os novos monitores?

R: Sim, você pode substituir diretamente o Proximitor antigo por uma unidade 3300 XL; eles são fisicamente e eletricamente intercambiáveis, utilizando o mesmo padrão de montagem de 4 furos. O sistema emitirá um sinal válido.

Q:Durante uma recente interrupção de serviço, encontramos óleo dentro da capa do cabo de extensão, próximo ao conector da sonda, em um sistema padrão. A própria sonda não apresentava vazamento pelo anel de vedação. Como isso é possível e como podemos evitar que aconteça novamente?

R: Este é um fenômeno chamado "migração de fluido" ou "infiltração capilar". Óleo de turbina ou outros líquidos de processo podem se infiltrar nos espaços intersticiais entre os condutores e o isolamento do cabo por longos períodos, mesmo sem vazamento de pressão na vedação da sonda. Isso pode eventualmente atingir e danificar o sensor Proximitor. Prevenção: Para aplicações com exposição significativa a óleo (por exemplo, dentro de mancais), você deve especificar a opção de cabo FluidLoc (por exemplo, código de opção -11 ou -12) tanto para a sonda quanto para o cabo de extensão. O cabo FluidLoc possui um gel especial que bloqueia esses caminhos internos, impedindo a migração de fluido através do cabo.

Q:Nosso procedimento de manutenção exige que verifiquemos a saída do sensor Proximitor durante a operação, sem desconectar a fiação de campo. Como podemos fazer isso com segurança no modelo 3300 XL?

A: Utilize o plugue de teste 3300 XL (PN: 148722-01). Ele possui três pinos que se conectam diretamente aos orifícios de teste na régua de terminais do sensor Proximitor 3300 XL. Os fios com código de cores e conectores banana inclusos permitem conectar um multímetro ou calibrador portátil para medir a tensão de saída bruta do sensor (Dica: meça entre os conectores banana "-OUT" e "COM" para obter o sinal de intervalo de -1 a -17 Vcc). Isso permite a verificação do desempenho enquanto o sensor permanece energizado e conectado ao monitor, garantindo a segurança operacional e evitando desconexões desnecessárias.
