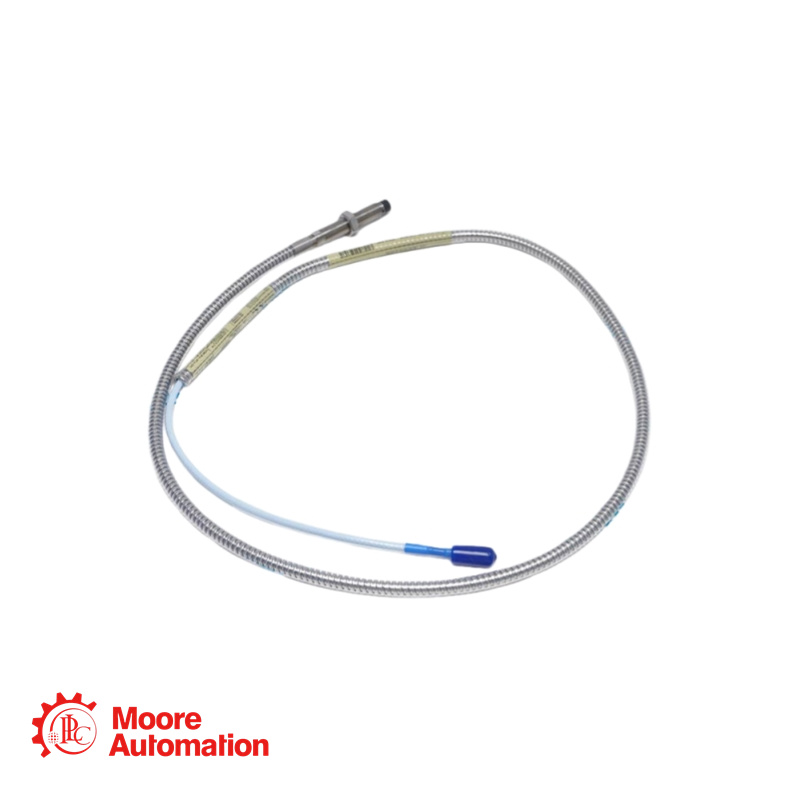

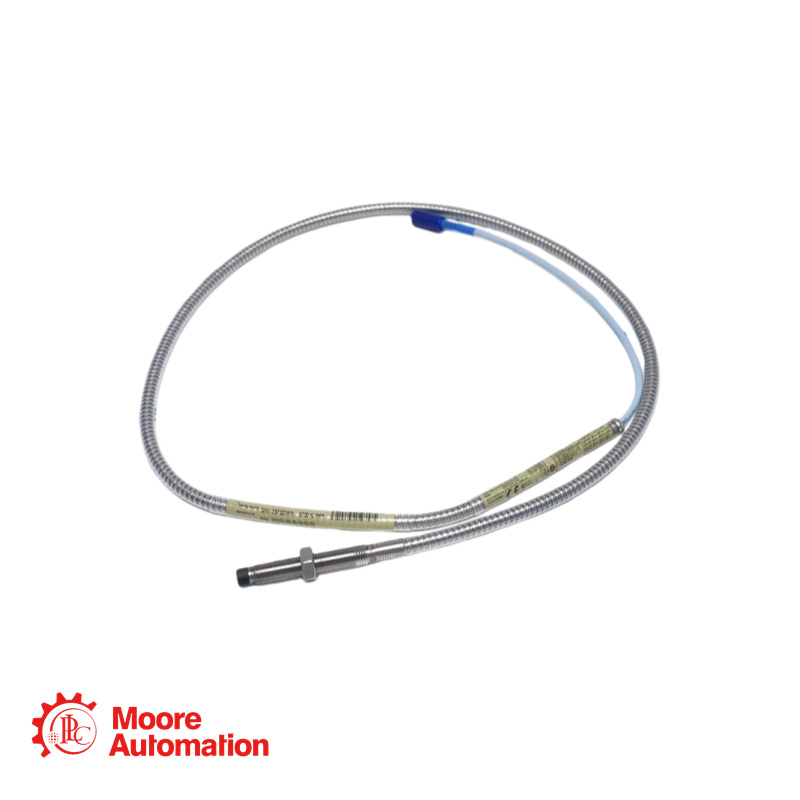

Sonda de Proximidade Bently Nevada 330102-60-96-10-02-CN

Contate-nos

Vendas:

Telefone/
WhatsApp:

Ecorrespondência:

Endereço:

Frida

+86 15359408275

vendas5@mooreplc.com

Distrito de Siming, Xiamen, Fujian, China

Especificação

Número da peça base: 330102 (Sonda 3300 XL de 8 mm, rosca 3/8-24 UNF, com blindagem)
Comprimento sem rosca (Opção AA): 60 = 6,0 polegadas.
Comprimento total da caixa (opção BB): 96 = 9,6 polegadas.
Comprimento total da sonda (opção CC): 10 = 1,0 metro (3,3 pés).
Opção de conector e tipo de cabo (DD): 02 = Conector coaxial ClickLoc em miniatura, cabo padrão.
Opção de aprovação da agência (EE): Substituída por sufixo regional.
Sufixo especial: -CN = Configuração para o mercado chinês.
Diâmetro da ponta da sonda: 8,0 mm (0,31 pol.)
Rosca da carcaça: 3/8-24 UNF-2A
Encaixe para chave: 5/16 de polegada (para encaixe da ferramenta de instalação)
Porca de segurança incluída: porca sextavada de 9/16 de polegada.

Perguntas frequentes sobre o produto

P2: Esta sonda tem o comprimento máximo de invólucro. O peso e o efeito de alavanca deste corpo metálico longo afetarão as leituras de vibração, especialmente se montada horizontalmente?

A: O peso estático do próprio corpo da sonda não deve afetar a medição da vibração do eixo, visto que a sonda está rigidamente montada e mede o movimento relativo entre sua ponta e o alvo. No entanto, existem riscos mecânicos:
Ressonância: A carcaça longa e sem suporte pode ter uma frequência natural dentro da faixa de operação da máquina. Se excitada, ela pode vibrar independentemente, adicionando ruído ao sinal ou até mesmo causando fadiga mecânica.
Tensão nas roscas de montagem: Em uma orientação horizontal, o peso em balanço cria um momento de flexão constante nas roscas engatadas, o que pode ser preocupante ao longo de muitos ciclos térmicos e operacionais.
Mitigação: Certifique-se de que a sonda esteja apoiada ao longo de todo o seu comprimento pela manga de montagem ou por braçadeiras adicionais para minimizar a extensão sem suporte e evitar problemas de ressonância.

P: Precisamos usar esta sonda longa em uma aplicação de alta temperatura (em torno de 160 °C). A ponta ficará quente, mas o cabo e o conector estarão em uma caixa de junção mais fria. Há alguma consideração especial em relação à expansão térmica do corpo metálico longo?

R: Sim, a dilatação térmica é um fator significativo para sondas longas. O aço inoxidável tem um coeficiente de dilatação térmica de aproximadamente 17 µm/m·°C. Para uma sonda de 9,6 polegadas (0,244 m), um aumento de temperatura de 100 °C causará uma dilatação de cerca de 0,41 mm (0,016 polegadas).
Efeito: Essa expansão alterará a distância física entre a ponta da sonda e o alvo. Como a sonda é fixa na extremidade rosqueada, a ponta se estenderá mais para dentro da máquina à medida que aquece, reduzindo a distância.
Compensação: Esta é uma mudança física real, não um erro de medição. A tensão de gap do seu sistema de monitoramento refletirá corretamente essa mudança. Você deve levar isso em consideração nos seus pontos de ajuste de alarme, estabelecendo referências de gap "quente" e "frio". Não interprete toda a mudança como movimento do eixo.
