Sonda de Proximidade Bently Nevada 330103-00-09-20-02-00, Métrica

330103-00-09-20-02-00 Descrição

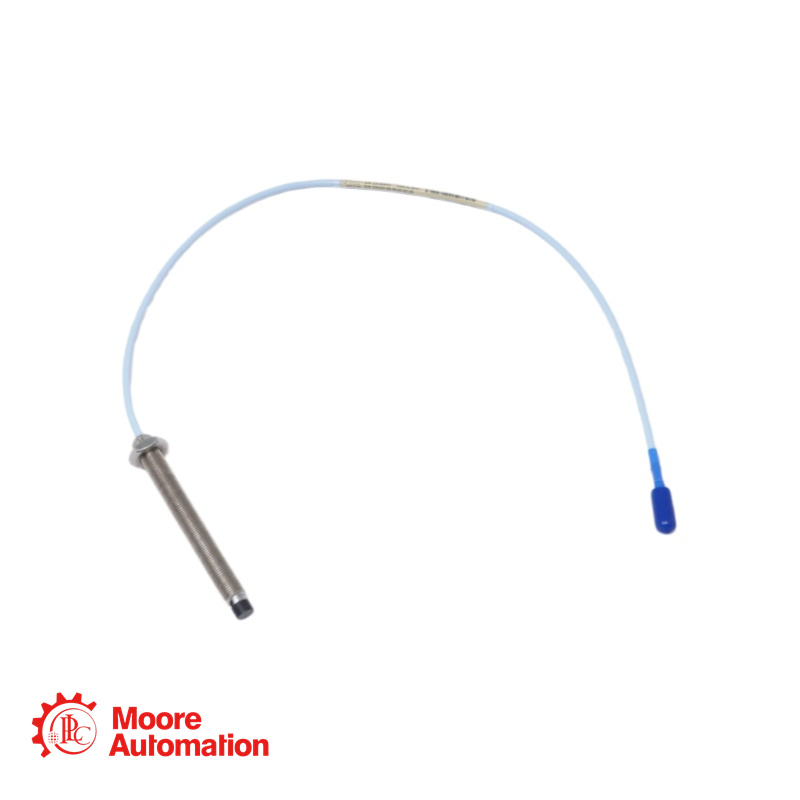

330103-00-09-20-02-00éSonda 3300 XL de 8 mm, rosca M10 x 1, sem blindagem.

Os principais usos do sistema de transdutor 3300 XL NSv são em áreas onde restrições de rebaixo, visão lateral ou traseira limitam o uso dos transdutores padrão Bently Nevada 3300 e
Sistemas de transdutores 3300 XL de 5 e 8 mm. Também é ideal para aplicações com alvos pequenos, como a medição de vibração radial em eixos com diâmetro inferior a 51 mm (2 pol.) ou posição axial em alvos planos com diâmetro inferior a 15 mm (0,6 pol.). É utilizado principalmente nas seguintes aplicações em máquinas com mancais de película fluida, onde há um eixo pequeno ou uma visão lateral reduzida:
Medições de vibração radial e posição radial
Medições de posição axial (empuxo)
Tacômetro e medições de velocidade zero
Referência de fase (sinais Keyphasor)
O design do sistema de transdutor 3300 XL NSv permite a substituição tanto do sistema de transdutor 3300 RAM quanto dos sistemas de transdutor 190 das séries 3000 ou 7000. As atualizações do sistema 3300 RAM para o sistema 3300 XL NSv podem utilizar a sonda, o cabo de extensão e o sistema de monitoramento existentes.

330103-00-09-20-02-00 Especificações

Opção de comprimento sem rosca: 0,0 pol.
Comprimento total da caixa: 90 mm
Opção de comprimento total: 2,0 metros (6,6 pés)
Opções de conector e tipo de cabo: Conector coaxial miniatura ClickLoc, cabo padrão
Opção de aprovação da agência: Não é necessária

Resistência de saída: 50 Ω
Ajuste de folga recomendado: 1,0 mm (40 mils)

330103-00-09-20-02-00 Perguntas frequentes

Qual é a configuração de folga correta para esta sonda?

Para sistemas padrão 3300 XL de 8 mm, a configuração de folga recomendada é normalmente de 1,27 mm (50 mils), o que coloca a sonda no centro de sua faixa linear de 2,0 mm (80 mils).

Qual é o comprimento máximo de engate da rosca para a rosca 1/4-28?

O engate máximo recomendado da rosca é de 9,5 mm (0,375 polegadas), seguindo o padrão da indústria de 1,5 vezes o diâmetro nominal da rosca. Exceder esse limite pode causar travamento durante a instalação.

Esta sonda pode ser usada em áreas perigosas?

O comprimento máximo recomendado para o engate da rosca é de 0,375 polegadas. Exceder esse comprimento pode causar travamento durante a instalação.

Esta sonda pode ser usada em áreas perigosas?

A opção de aprovação "-00" indica que esta configuração específica não possui aprovações especiais para áreas classificadas. Para locais classificados como perigosos, você precisaria de uma versão com um código de opção de aprovação como "-05" para múltiplas aprovações (CSA, ATEX, IECEx).

Qual é o comprimento máximo de cabo recomendado para todo o sistema de transdutores?

Quando combinado com um Proximitor 3300 XL e um cabo de extensão apropriado, o comprimento total do sistema pode chegar a 10 metros (33 pés). Esta sonda de 2,0 metros normalmente seria usada com um cabo de extensão para atingir o comprimento total desejado do sistema (por exemplo, sistemas de 5 m ou 7 m).

Que tipo de conector é usado nesta sonda?

Ele utiliza um conector coaxial ClickLoc™ em miniatura (opção "02"), que trava no lugar para evitar que se solte devido à vibração e garante uma conexão confiável.
