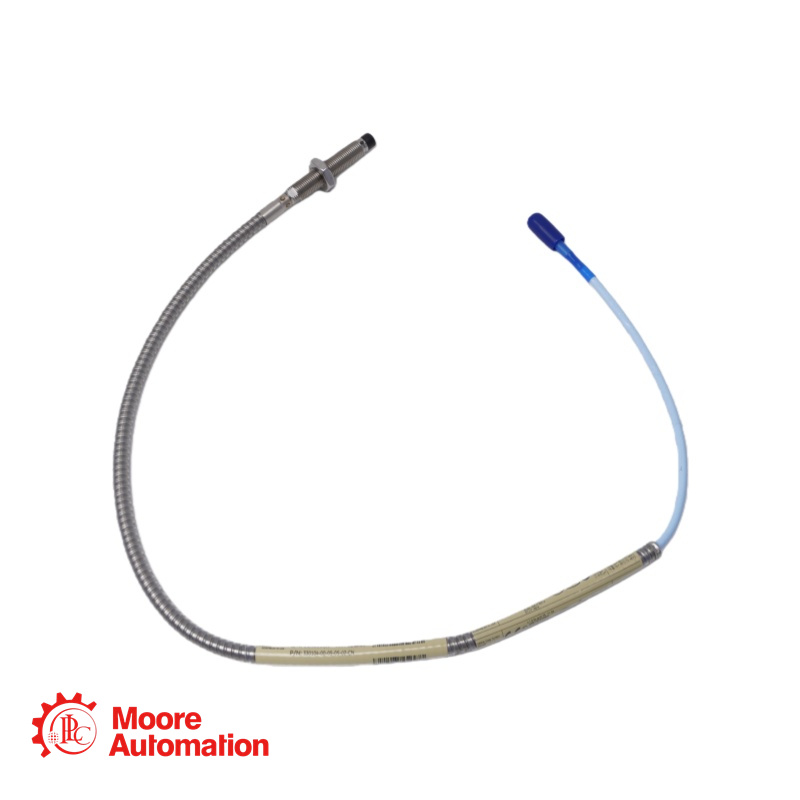

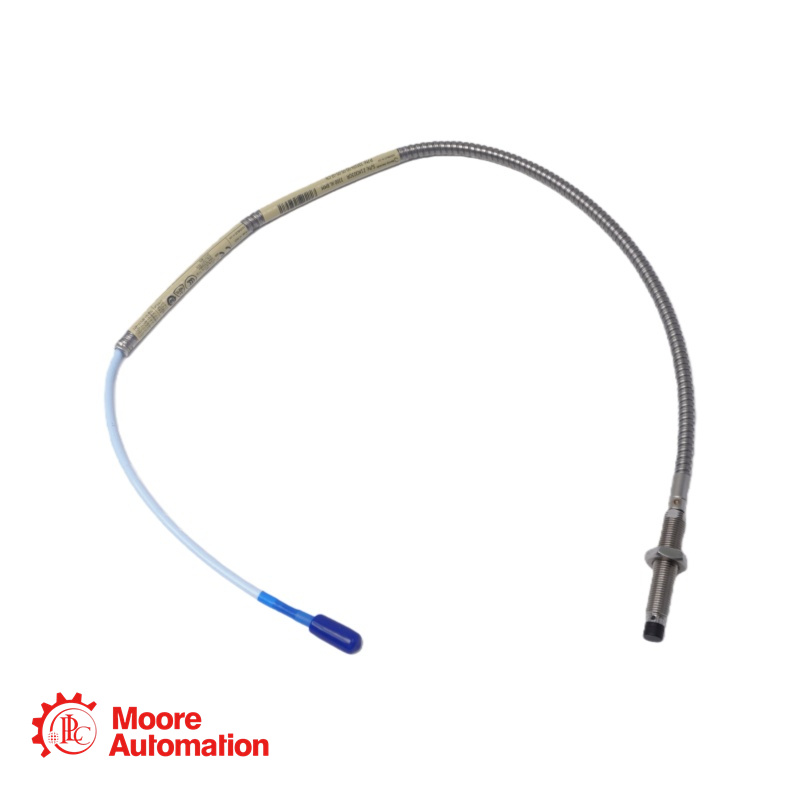

Sonda de Proximidade Bently Nevada 330104-00-05-05-01-05, Métrica

Contate-nos

Vendas:

Telefone/
WhatsApp:

Ecorrespondência:

Endereço:

Frida

+86 15359408275

vendas5@mooreplc.com

Distrito de Siming, Xiamen, Fujian, China

Especificação

Tipo de produto: Sonda de proximidade 3300 XL de 8 mm
Tipo de rosca: Rosca métrica M10 x 1
Blindagem: Sim, com blindagem em aço inoxidável (AISI 302/304) com revestimento externo em FEP.
Tipo de caixa: Montagem padrão
Comprimento sem rosca (Opção AA): 00 = 0 mm (Deve ser pelo menos 20 mm menor que o comprimento da caixa)
Comprimento total da caixa (opção BB): 05 = 50 mm
Comprimento total da sonda (opção CC): 05 = 0,5 metros (1,6 pés) de cabo integrado
Tipo de conector e cabo (opção DD): 01 = Conector coaxial ClickLoc em miniatura com protetor de conector instalado, cabo triaxial padrão com isolamento em FEP
Aprovação da Agência (Opção EE): 05 = Aprovações CSA, ATEX e IECEx para uso em áreas classificadas como perigosas.
Diâmetro da ponta da sonda: 8,0 mm (0,31 pol.)
Material da ponta da sonda: Sulfeto de polifenileno (PPS)
Material da caixa da sonda: Aço inoxidável AISI 303 ou 304 (SST)
Especificações do cabo: triaxial de 75 ohms, com isolamento em fluoroetileno propileno (FEP). Classificação de temperatura padrão (não ETR).
Blindagem do cabo: Aço inoxidável flexível AISI 302 ou 304 com revestimento externo em FEP.
Material do conector: Latão banhado a ouro ou cobre berílio banhado a ouro, tipo ClickLoc
Faixa de temperatura operacional (padrão): -52°C a +177°C (-62°F a +350°F)
Resistência à tração (carcaça da sonda ao cabo): 330 N (75 lbf) no máximo.
Resistência elétrica (R_PROBE) para cabo de 0,5 m: 7,45 ± 0,50 Ohms (condutor central ao condutor externo)
Compatibilidade do sistema: Intercambiável elétrica e fisicamente com outros componentes de sistema de 5 mm e 8 mm da série 3300 que não sejam XL. Parte do sistema de transdutor de proximidade 3300 XL de 8 mm.
Faces planas da chave: 8 mm para roscas M10

Perguntas frequentes sobre o produto

P: Já possuímos sondas e cabos de 8 mm da série 3300 (não XL). Podemos usar o novo sensor Proximitor 3300 XL com eles sem precisar recalibrar o sistema ou perder desempenho?

R: Sim, os componentes do 3300 XL são totalmente compatíveis com versões anteriores e intercambiáveis ​​com os componentes de 5 mm e 8 mm do 3300 (não XL). Você pode conectar suas sondas e cabos de extensão existentes a um novo sensor Proximitor 3300 XL. No entanto, observe que a combinação de componentes XL e não XL limita o desempenho geral do sistema às especificações do sistema 3300 (não XL) mais antigo. Para um desempenho ideal (atendendo às especificações da API 670 e com melhor intercambialidade), recomenda-se o uso de um sistema 3300 XL completo.

P: Nossa aplicação envolve a medição da vibração radial em uma turbina a vapor. O local de montagem da sonda é muito apertado e uma sonda de 8 mm pode não caber. Podemos usar uma sonda de 5 mm com o sistema 3300 XL de 8 mm?

R: Sim, você pode usar uma sonda de 5 mm da série 3300 com o sensor e os cabos Proximitor 3300 XL de 8 mm, pois são eletricamente compatíveis. No entanto, é importante ressaltar que a sonda de 5 mm não reduz a folga lateral necessária nem o espaçamento entre as pontas em comparação com uma sonda de 8 mm; ela apenas possui um corpo de diâmetro menor. Se a sua restrição for espaço radial (visão lateral), você deve considerar o Sistema de Transdutor de Proximidade 3300 NSV (Visão Lateral Estreita).

P: Precisamos monitorar a posição do empuxo, e duas sondas serão montadas muito próximas uma da outra axialmente. Qual é o espaçamento mínimo entre as pontas para evitar interferência de sinal (diafonia)?

A: Para medições de posição axial, deve-se manter uma separação mínima de pelo menos 40 mm (1,6 pol.) entre as pontas de dois sistemas de transdutores separados para limitar a interferência a 50 mV ou menos quando cada sonda estiver espaçada no centro de sua faixa linear. Para medições de vibração radial, o espaçamento mínimo é de 38 mm (1,5 pol.).
