Sonda de proximidade Bently Nevada 330104-00-06-10-01-CN, métrica

330104-00-06-10-01-CN Descrição

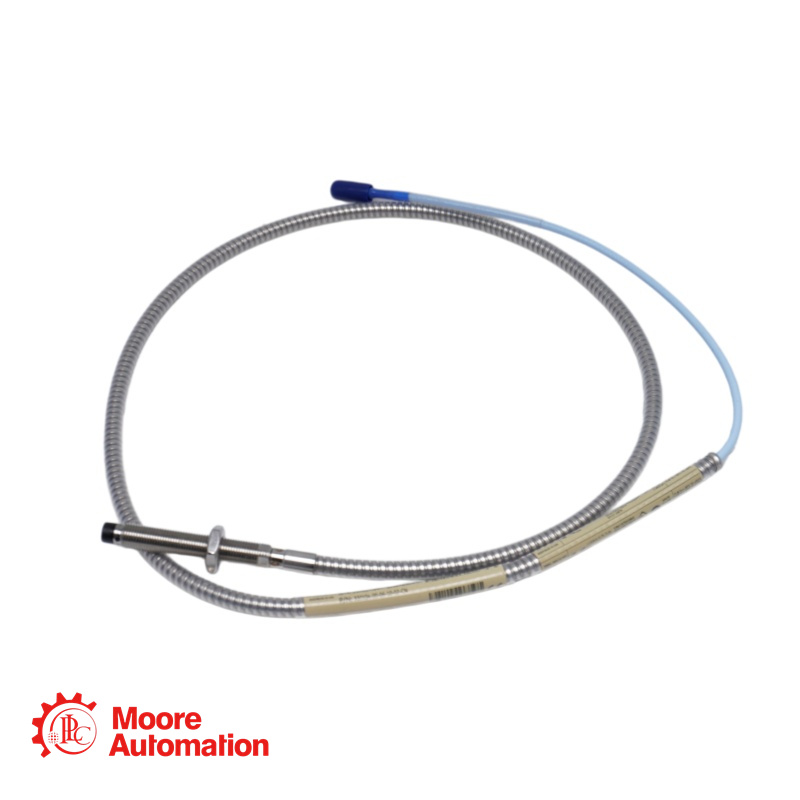

330104-00-06-10-01-CN é Sonda 3300 XL de 8 mm, rosca M10 x 1, com blindagem.

Os principais usos do sistema de transdutor 3300 XL NSv são em áreas onde restrições de rebaixo, visão lateral ou traseira limitam o uso dos transdutores padrão Bently Nevada 3300 e
Sistemas de transdutores 3300 XL de 5 e 8 mm. Também é ideal para aplicações com alvos pequenos, como a medição de vibração radial em eixos com diâmetro inferior a 51 mm (2 pol.) ou posição axial em alvos planos com diâmetro inferior a 15 mm (0,6 pol.). É utilizado principalmente nas seguintes aplicações em máquinas com mancais de película fluida, onde há um eixo pequeno ou uma visão lateral reduzida:
Medições de vibração radial e posição radial
Medições de posição axial (empuxo)
Tacômetro e medições de velocidade zero
Referência de fase (sinais Keyphasor)
O design do sistema de transdutor 3300 XL NSv permite a substituição tanto do sistema de transdutor 3300 RAM quanto dos sistemas de transdutor 190 das séries 3000 ou 7000. As atualizações do sistema 3300 RAM para o sistema 3300 XL NSv podem utilizar a sonda, o cabo de extensão e o sistema de monitoramento existentes.

330104-00-06-10-01-CN Especificações

Opção de comprimento sem rosca: 0,0 pol.
Comprimento total da caixa (opcional): 60 mm
Comprimento total opcional: 1,0 metro (3,3 pés)
Opções de conector e tipo de cabo: Conector coaxial miniatura ClickLoc com protetor de conector, cabo padrão
Opção de aprovação da agência: na área chinesa

Resistência de saída: 50 Ω
Ajuste de folga recomendado: 1,0 mm (40 mils)

330104-00-06-10-01-CN Perguntas frequentes

O que é uma sonda de "montagem reversa" e quando ela é utilizada?

Uma sonda de montagem reversa (série 330104) possui o cabo saindo da extremidade da ponta da sonda, em vez da parte traseira. Esse design é utilizado em aplicações onde o espaço atrás do local de montagem da sonda é limitado ou inacessível, como em mancais de encosto ou carcaças de máquinas com espaço limitado.

Qual é a finalidade do "protetor de conector" (opção 01)?

O protetor de conector proporciona vedação ambiental para o ponto de conexão entre a sonda e o cabo de extensão. Ele impede a entrada de umidade, óleo e outros contaminantes no conector ClickLoc™, o que poderia degradar a qualidade do sinal e causar erros de medição.

O que indica o código de aprovação "-CN"?

O código "-CN" indica que esta sonda é certificada para uso na China com aprovações específicas de órgãos reguladores chineses, provavelmente incluindo a CCC (Certificação Compulsória da China) e/ou a NEPSI (Centro Nacional de Supervisão e Inspeção para Proteção contra Explosões e Segurança de Instrumentação) para uso em locais perigosos.

Qual é a configuração de folga correta para esta sonda de montagem reversa?

Para sistemas padrão 3300 XL de 8 mm, a configuração de folga recomendada é normalmente de 1,27 mm (50 mils), o que posiciona a sonda no centro de sua faixa linear de 2,0 mm (80 mils). O design de montagem reversa não altera as características elétricas nem os requisitos de folga.

Qual é o comprimento máximo de engate da rosca para esta sonda?

Para roscas 1/4-28, o engate máximo recomendado da rosca é de 9,5 mm (0,375 polegadas). Exceder esse limite pode causar travamento durante a instalação ou danos à sonda. Observe que as sondas de montagem reversa têm considerações de instalação diferentes das sondas de montagem padrão.

Esta sonda pode ser usada com os sistemas de monitoramento 3300 XL existentes?

Sim, a sonda de montagem reversa 330104 é totalmente compatível com os sensores e sistemas de monitoramento Proximitor 3300 XL. Quando utilizada com o cabo de extensão apropriado, ela forma um sistema transdutor 3300 XL completo para medições de vibração e posição.
