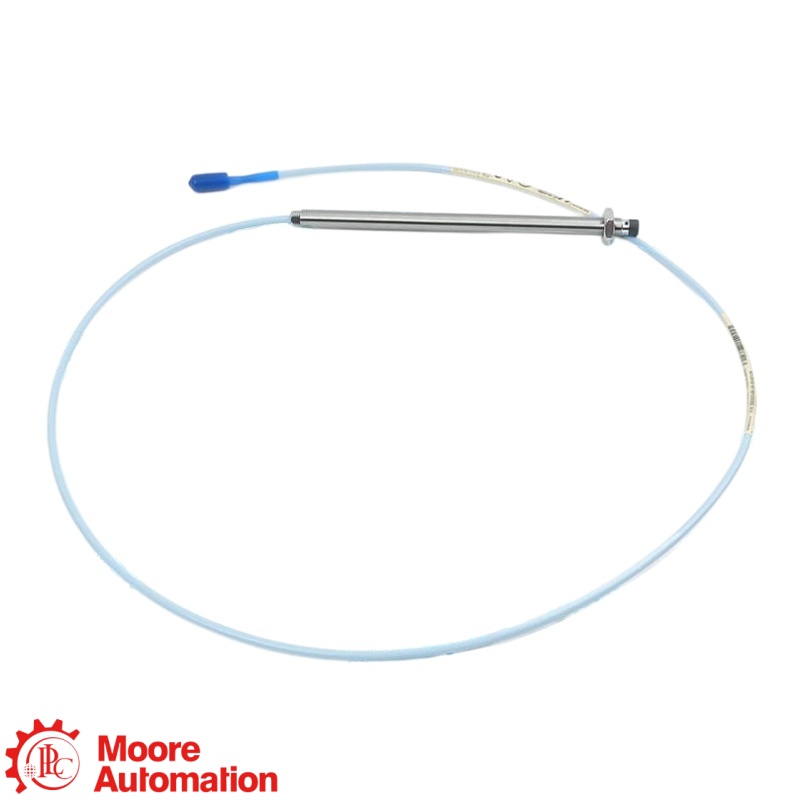

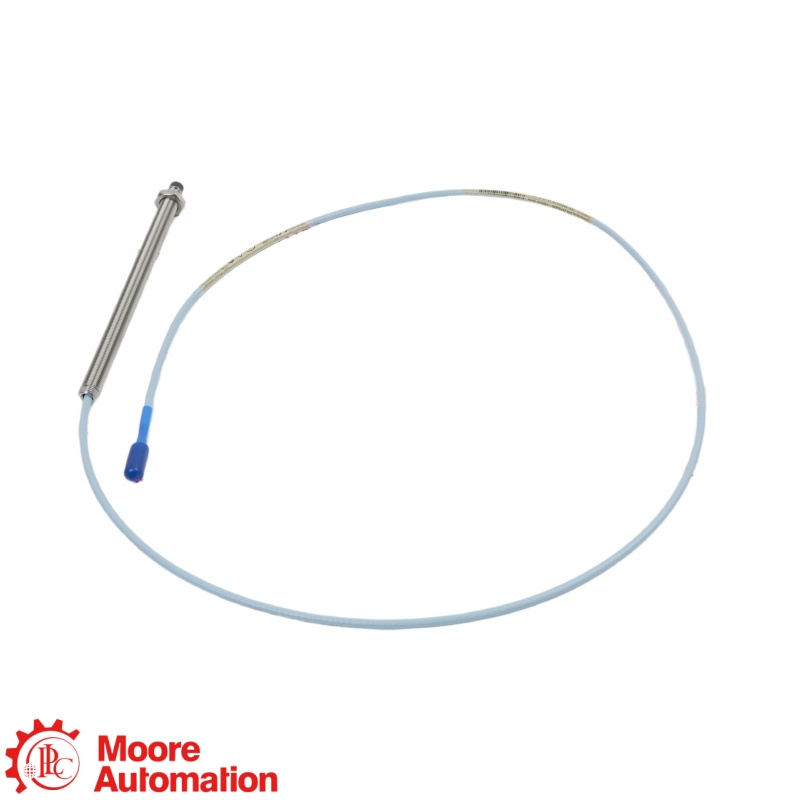

Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Passagem dupla de alta pressão
Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Passagem dupla de alta pressão
Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Passagem dupla de alta pressão

Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Passagem dupla de alta pressão

BENTLY NEVADA · 3300 XL PASSAGEM DUPLA DE ALTA PRESSÃO

330162-03-45-45-45-05-05-94-01-02

O 330162-03-45-45-45-05-05-94-01-02 Identifica um passa-cabos triaxial duplo de alta pressão Bently Nevada 330162 que encaminha dois cabos de sonda através de uma carcaça de máquina pressurizada. A família padrão tem classificação de 2,76 MPa (400 psi) e deve ser compatível com a sonda 3300 instalada, o cabo de extensão e a configuração do Proximitor.

TIPOPassagem triaxial dupla
PRESSÃO2,76 MPa (400 psi)
MATERIALaço inoxidável 303
RAIO DE CURVATURA25,4 mm mínimo
FABRICANTEBently Nevada
CONDIÇÕES / GARANTIAProduto novo e original · Garantia de um ano
CERTIFICAÇÃO ISOProduto com certificação ISO
VERIFICAÇÃOFotos e vídeos do produto disponíveis mediante solicitação.
SOLICITE UM ORÇAMENTO
BUSCA DE MODELOSEncontre um número de peça específicoAbra diretamente a página do produto Moore Automation mais adequado.
BENTLY NEVADA ↗3300 XL PASSAGEM DUPLA DE ALTA PRESSÃO
Sistema de passagem de alta pressão 3300 XL

330162-03-45-45-45-05-05-94-01-02

330162

Passagem dupla triaxial · 2,76 MPa (400 psi) · Aço inoxidável 303

PAPEL DO PRODUTO

330162-03-45-45-45-05-05-94-01-02 É uma passagem dupla triaxial de alta pressão que encaminha dois cabos de sonda de proximidade através de uma carcaça de máquina pressurizada, mantendo os comprimentos elétricos necessários do sistema de transdutores.

NOTA DE CONFIGURAÇÃO

Para 330162-03-45-45-45-05-05-94-01-02Mantenha todos os segmentos do código de pedido fornecidos em sua sequência original. Confirme a etiqueta exata, a disposição da blindagem, as dimensões do cabo, o material do anel de vedação, os gêneros dos conectores, os comprimentos totais do sistema do transdutor e a compatibilidade com o fluido ou gás da máquina antes da substituição.

QUER O MELHOR PREÇO?

Frida

Líder de Vendas 🏆
DETALHAMENTO DO NÚMERO DO PEDIDO

Como a referência 330162-03-45-45-45-05-05-94-01-02 está estruturada.

330162
Modelo basePassagem dupla triaxial HP
03
Opção de armaduraArmadura na extremidade de alta pressão
45
Dimensão 1 comprimento4,5 metros
45
Dimensão 2 comprimento4,5 metros
45
Dimensão 3 comprimento4,5 metros
05
Dimensão 4 de comprimento0,5 metro
05
Campo adicional fornecidoNão definido no padrão público 330162
94
Material do anel de vedaçãoFluorocarbon
01
Conector de alta pressãoConector coaxial miniatura fêmea
02
Conector de baixa pressãoConector coaxial miniatura macho
CARACTERÍSTICAS DE REFERÊNCIA DO FABRICANTE

Especificações técnicas

Ficha técnica da Baker Hughes 141622 ↗
330162 · PASSAGEM DUPLA TRIAXIAL DE ALTA PRESSÃO

Dados de engenharia em resumo

Antes da instalação, confirme o código completo do pedido, as dimensões do cabo, o material do anel de vedação e a disposição dos conectores.

TIPOPassagem triaxial dupla
PRESSÃO2,76 MPa (400 psi)
MATERIALaço inoxidável 303
RAIO DE CURVATURA25,4 mm mínimo
A ficha técnica 141622 da Baker Hughes indica que o comprimento da passagem deve corresponder ao comprimento total do sistema do transdutor e que o anel de vedação selecionado deve ser compatível com o gás ou fluido da máquina.
Informações gerais+
FabricanteBently Nevada
Modelo330162-03-45-45-45-05-05-94-01-02
Tipo de produtoPassagem de alta pressão triaxial dupla 3300 XL
Capacidade do caboDois cabos de sonda triaxial
Classificação de pressão máxima2,76 MPa (400 psi)
Material de encaixeaço inoxidável 303
Raio de curvatura mínimo25,4 mm (1,00 pol.)
Umidade100% sem condensação
VERIFICAÇÃO DO NÚMERO DO PEDIDO+
Sequência de referência330162-03-45-45-45-05-05-94-01-02
Modelo base330162 · passagem dupla
Manipulação de segmentosMantenha todos os campos preenchidos na ordem original.
COMPATIBILIDADE DE SISTEMAS E ELÉTRICA+
Função do sistemaEncaminha dois cabos de sonda através de uma carcaça de máquina pressurizada.
Compatibilidade do sistemaVerifique as distâncias elétricas da sonda, do cabo de passagem, do cabo de extensão e do Proximitor.
Regra do conectorLado da sonda: fêmea; lado do proximitor: macho, para a configuração usual.
VERIFICAÇÃO DE INSTALAÇÃO E SUBSTITUIÇÃO+
Seleção de anéis de vedaçãoO material da vedação deve ser compatível com o gás ou fluido do processo.
Exposição à águaProteja ambas as interfaces de conexão do cabo à água.
Limite de substituiçãoNão substitua o produto até que a etiqueta completa e a cadeia de transdutores instalada correspondam.
Perguntas frequentes

Perguntas mais frequentes dos compradores

O que é 330162-03-45-45-45-05-05-94-01-02 Usado para quê?
330162-03-45-45-45-05-05-94-01-02 Trata-se de um passa-cabos triaxial duplo de alta pressão Bently Nevada 330162 que transporta dois cabos de sonda de proximidade através de uma carcaça de máquina pressurizada, preservando os comprimentos elétricos necessários do sistema de medição.
Quantos cabos de sonda são necessários? 330162-03-45-45-45-05-05-94-01-02 rota?
330162-03-45-45-45-05-05-94-01-02 É baseado na configuração de passagem dupla 330162 e encaminha dois cabos de sonda triaxiais; as sondas conectadas, os cabos de extensão e os sensores Proximitor devem formar duas cadeias de comprimento elétrico compatíveis.
Quais dados de pressão e materiais se aplicam a 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 Pertence à família padrão de cabos de passagem de alta pressão, com classificação de 2,76 MPa (400 psi), com material de conexão em aço inoxidável 303 e raio mínimo de curvatura do cabo de 25,4 mm.
Por que é necessário verificar o comprimento dos cabos? 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 Substitui parte de cada percurso do cabo de extensão, portanto, cada comprimento de passagem encomendado deve corresponder ao comprimento total exigido pela sonda conectada e pelo sistema de sensor Proximitor.
Como os conectores devem ser dispostos para 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 Normalmente, os conectores fêmea devem estar voltados para o lado da sonda e os conectores macho para o lado do Proximitor; confirme as duas opções de conectores fornecidas com as conexões ClickLoc instaladas.
É necessário verificar o estado da vedação antes da instalação. 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 Requer um material de anel de vedação compatível com o gás ou fluido da máquina, e ambas as interfaces cabo-passagem devem ser protegidas da água para evitar a degradação do sinal.
Que informações devem ser fornecidas ao fazer o pedido? 330162-03-45-45-45-05-05-94-01-02?
Para um 330162-03-45-45-45-05-05-94-01-02 Para fazer a consulta, forneça o código de pedido completo e sem divisões, a quantidade, a foto da placa de identificação, o gás ou fluido do processo, a pressão de operação, as dimensões do cabo, os gêneros dos conectores, as referências da sonda e do Proximitor e os comprimentos de sistema necessários.
CONTATE UM ESPECIALISTA EM PRODUTOS

Confirme sua configuração 330162-03-45-45-45-05-05-94-01-02 com o Frida.

Compartilhe os detalhes completos do modelo e da aplicação para verificação de compatibilidade, disponibilidade e prazo de entrega.

ESCOLHA UM MÉTODO DE CONTATO DIRETO
FICHA DE DADOS

Informações do produto para
330162-03-45-45-45-05-05-94-01-02

A ficha técnica 141622 Rev. G da Baker Hughes fornece informações de referência do fabricante para a passagem de alta pressão triaxial dupla 330162, incluindo campos de pedido, classificação de pressão, opções de anel de vedação e requisitos de conector.

Ficha técnica oficial da Baker Hughes

A ficha técnica oficial 141622 do modelo 3300 XL High-Pressure Feedthrough abrange a família 330162 e as informações de encomenda definidas pelo fabricante. Consulte o PDF oficial para verificar a referência completa fornecida antes da instalação ou substituição.

ABRIR MANUAL OFICIAL EM PDF

Entre em contato para obter suporte.

Envie o modelo completo, a quantidade e sua dúvida técnica ou de compra.

Fonte: Ficha técnica do transdutor de alta pressão Baker Hughes 3300 XL 141622 Rev. G. Confirme a etiqueta completa 330162-03-45-45-45-05-05-94-01-02 e a configuração do sistema de transdutor instalado antes de fazer o pedido.

RELAÇÃO DO SISTEMA DE PASSAGEM DE ALTA PRESSÃO 3300 XL

Como o componente 330162-03-45-45-45-05-05-94-01-02 se encaixa em uma cadeia de medição de proximidade pressurizada

Bently Nevada é a marca; a Sistema de passagem de alta pressão 3300 XL é a família de medidas; e 330162-03-45-45-45-05-05-94-01-02 é a referência de passagem dupla fornecida.

Bently Nevada · MARCA→
Sistema de passagem 3300 XL
FAMÍLIA DE PRODUTOS · MEDIDAS
COMPONENTE DE DETECÇÃO

Sonda de Proximidade

Duas sondas compatíveis operam dentro da carcaça pressurizada da máquina.

INTERCONEXÃO

Cabo de extensão

O sistema de passagem dupla encaminha ambos os caminhos de cabos triaxiais através da barreira de pressão da carcaça.

CONDICIONAMENTO DE SINAL

Proximitor / Monitor

Cabos e sensores compatíveis completam dois canais de medição.

Relação do sistema: Os percursos das sondas, os comprimentos dos cabos de passagem, os cabos de extensão e os sensores Proximitor devem ser compatíveis como cadeias de transdutores completas.
ÁREAS DE APLICAÇÃO

Mapa de aplicação e verificação para 330162-03-45-45-45-05-05-94-01-02

Máquina pressurizada

Encaminha dois cabos de sensor de proximidade através de um invólucro pressurizado.

Limite de pressão

Confirme a classificação de 2,76 MPa, o encaixe e o material do anel de vedação compatível.

CENTRAL DE APLICAÇÕES
330162-03-45-45-45-05-05-94-01-02
Passagem dupla de alta pressão 3300 XL

Correspondência de comprimento do cabo

Mantenha o comprimento elétrico especificado para ambas as cadeias de transdutores completas.

Cheque de Substituição

Verifique cada segmento do código de pedido, o tipo de conector e o componente instalado.
