Cabo de extensão Bently Nevada 330190-085-01-05

Como obter um orçamento? Entre em contato abaixo:

330190-085-01-05 Visão geral

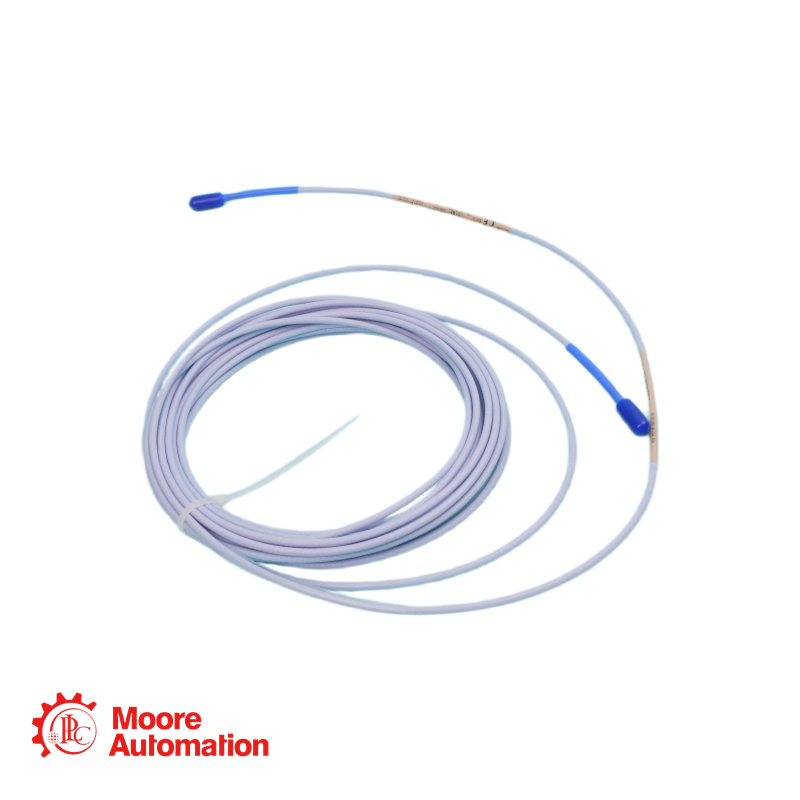

Bently Nevada 330190-085-01-05 É um cabo de extensão 3300 XL de faixa de temperatura estendida (ETR). 330190-085-01-05 Sondas com faixa de temperatura estendida (ETR) e cabos de extensão ETR estão disponíveis para aplicações em que o fio da sonda ou o cabo de extensão possam exceder a especificação de temperatura padrão de 177 °C (350 °F). 330190-085-01-05 A sonda ETR possui uma faixa de temperatura estendida de até 218 °C (425 °F). 330190-085-01-05 A classificação do cabo de extensão ETR é de até 260 °C (500 °F). Tanto a sonda quanto o cabo ETR são compatíveis com sondas e cabos de temperatura padrão; por exemplo, você pode utilizar uma sonda ETR com o cabo de extensão 330130. O sistema ETR utiliza o sensor de proximidade padrão 3300 XL. Observe que, ao utilizar qualquer componente ETR como parte do seu sistema, a precisão do sistema fica limitada à precisão do próprio componente ETR.

330190-085-01-05 Parâmetros

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Tipo de cabo: triaxial de 75 Ω, isolado com perfluoroalcóxi (PFA).

Blindagem: Blindagem flexível de aço inoxidável com revestimento externo de PFA.
Tipo de conector: Coaxial miniatura ClickLoc™ em latão banhado a ouro
Material do conector: Latão banhado a ouro ou cobre berílio banhado a ouro
Faixa de temperatura: -52°C a +260°C (-62°F a +500°F)
Raio mínimo de curvatura: 25,4 mm (1,0 pol.)
Torque máximo do conector: 0,565 N·m (5 pol·lb)

Perguntas frequentes sobre 330190-085-01-05

1. Qual a diferença entre o cabo de extensão padrão 330130 e o cabo ETR 330190?

A principal diferença reside na classificação de temperatura e no material de isolamento. O cabo padrão 330130 utiliza isolamento em FEP e suporta temperaturas de até +177 °C (+350 °F). Já o cabo 330190 ETR utiliza isolamento em PFA e suporta temperaturas de até +260 °C (+500 °F), sendo adequado para ambientes de alta temperatura.

2. O que significa a opção de aprovação da agência "-05"?

A opção "-05" indica que este cabo de extensão possui múltiplas certificações para áreas classificadas, incluindo CSA para a América do Norte e ATEX e IECEx para uso internacional. Isso permite sua utilização em aplicações intrinsecamente seguras e não incendiárias, quando instalado corretamente.

3. Este cabo ETR pode ser usado com sondas de temperatura padrão?

Sim, o cabo ETR é compatível com sondas de temperatura padrão. No entanto, observe que, ao usar qualquer componente ETR como parte do seu sistema, a precisão do sistema ETR fica limitada à precisão do próprio componente. As especificações do sistema serão as do sistema ETR, e não as do sistema padrão.

4. Qual é o raio de curvatura mínimo para este cabo?

O raio de curvatura mínimo é de 25,4 mm (1,0 polegada), tanto com quanto sem armadura. Exceder esse raio de curvatura pode danificar o cabo internamente.

5. Que tipo de conectores este cabo utiliza?

Utiliza conectores coaxiais miniatura ClickLoc™ de latão banhado a ouro. Esses conectores requerem apenas um aperto manual (eles "cliquem" quando apertados), e o mecanismo de travamento impede o afrouxamento por vibração. Não são necessárias ferramentas especiais para instalação ou remoção.

6.Como posso garantir que o comprimento total do sistema esteja correto ao usar este cabo de extensão?

Ao fazer o pedido, certifique-se de que a soma do comprimento do cabo de extensão com o comprimento da sonda seja igual ao comprimento total do sensor de proximidade. Por exemplo, uma sonda de 0,5 m com um cabo de extensão de 8,5 m exigiria um sensor de proximidade de 9,0 m.
