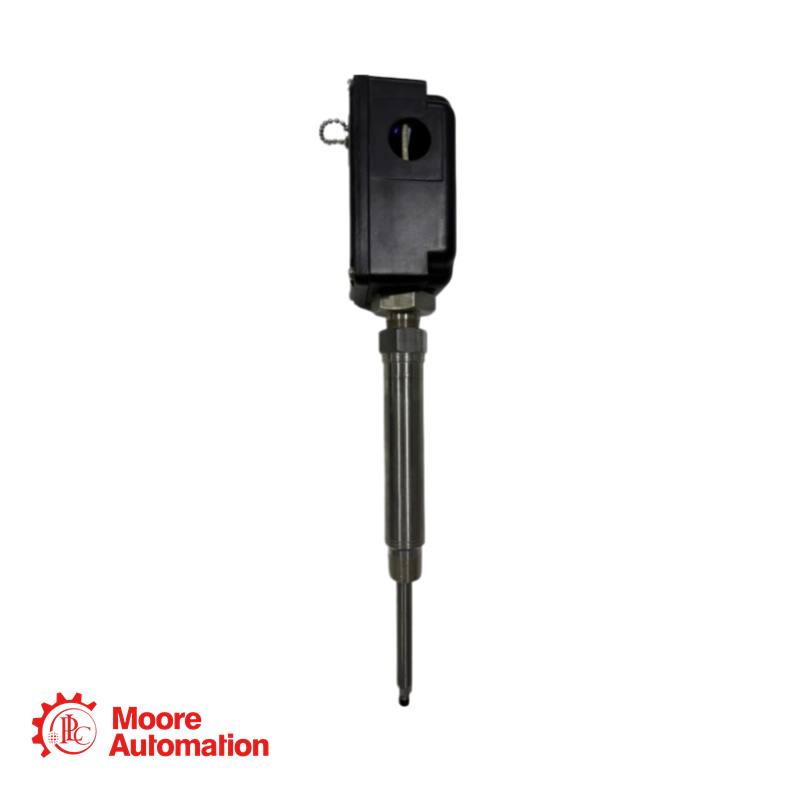

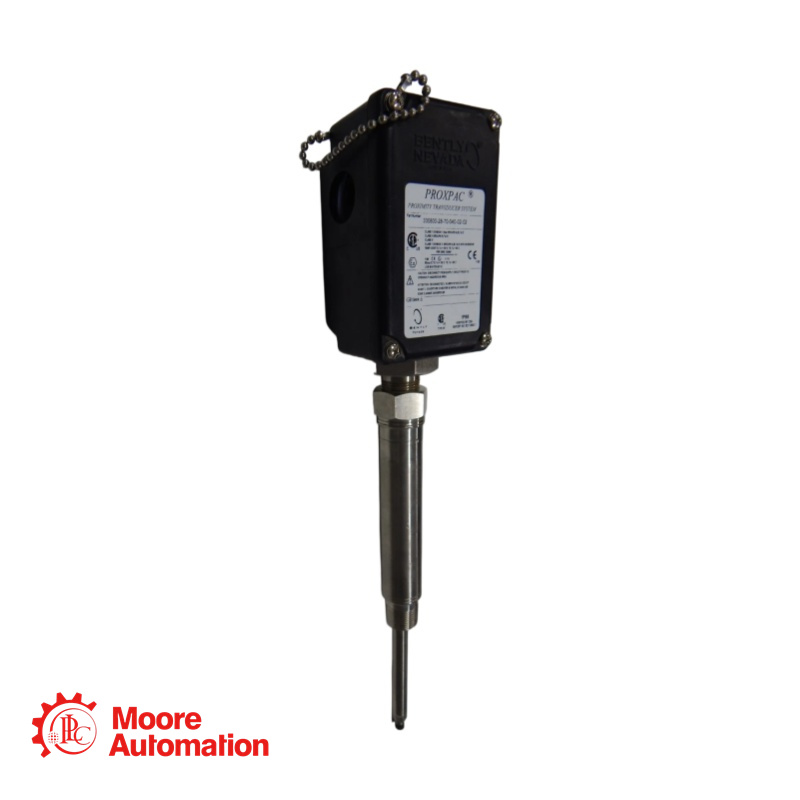

Conjunto do Transdutor de Proximidade Bently Nevada 330800-28-00-085-03-02

Parâmetro

Especificação

Número do modelo

330800-28-00-085-03-02

Marca / Série

Bently Nevada PROXPAC XL

Tipo de sistema

Caixa integrada com sensor Proximitor® 3300 XL + sonda 3300 XL de 8 mm

Tipo de sonda

Sonda 3300 XL de 8 mm com Cabo triaxial fixo de 1 metro

Faixa Linear

2 mm (80 mils)

Fator de Escala Incremental (FSI)

7,87 V/mm (200 mV/mil) ±5%

Configuração de espaçamento recomendada

1,27 mm (50 mils)

Fonte de energia

-17,5 Vcc a -26 Vcc (sem barreiras) / -23 Vcc a -26 Vcc (com barreiras)

Comprimento máximo da fiação de campo

305 m (1.000 pés) – Cabo triaxial blindado de 3 condutores (16–24 AWG)

Classificação do recinto

Tipo 4X, IP66 (BASEEFA T07/0709)

Temperatura de operação (carcaça)

-52°C a +100°C (-62°F a +212°F)

Temperatura de operação (ponta da sonda)

-52°C a +177°C (-62°F a +351°F)

Aprovações para áreas classificadas como perigosas

ATEX/IECEx: Ex ia IIC T4/T5 Ga; cNRTLus: Classe I, Zona 0, Grupos A, B, C, D

Material de construção

Termoplástico PPS reforçado com fibra de vidro e resistente aos raios UV, com fibras condutoras.

Material da caixa da sonda

Aço inoxidável AISI 304

Peso total do sistema

1,44 kg (3,2 lb) típico

Qual é a principal vantagem de um PROXPAC XL em relação a um sistema de sonda padrão 3300 XL de 5/8 mm?

O PROXPAC XL integra a ponta da sonda e o sensor Proximitor® em um único invólucro selado. Isso elimina a necessidade de um cabo de extensão e de uma caixa de montagem do sensor separada. O resultado é um sistema mais compacto e robusto, com menos pontos de conexão, o que aumenta a confiabilidade e simplifica a instalação, especialmente em áreas agressivas ou perigosas.

Qual é a faixa linear efetiva e o fator de escala para essa montagem?

O sistema oferece uma faixa linear de 2 mm (80 mil), começando aproximadamenteaproximadamente a 0,25 mm (10 mils) do alvo. O fator de escala incremental padrão (ISF) é de 7,87 V/mm (200 mV/mil), com um erro de intercambiabilidade de apenas ±5% em toda a faixa.

Quais certificações possui o modelo 330800-28-00-085-03-02?

A opção “28” no código do produto indica múltiplas aprovações. Inclui ATEX/IECEx para ambientes com gases das Zonas 0, 1 e 2 (Ex ia e Ex nA) e cNRTLus para Classes I, II e III, Divisões 1 e 2, e Zonas 0 e 2. Consulte sempre o certificado específico para obter informações detalhadas sobre as classificações de temperatura (T4/T5) e os parâmetros da entidade.

Este sistema pode ser usado em eixos com diâmetro inferior a 50,8 mm (2,0 polegadas)?

Para medições de vibração radial em eixos com diâmetro inferior a 76,2 mm (3,0 polegadas), o fator de escala pode variar. Para eixos com diâmetro inferior a 50,8 mm (2,0 polegadas), a interação entre sistemas de transdutores separados (diafonia) pode exceder 50 mV.

Qual é o comprimento máximo permitido da fiação de campo entre este conjunto e o monitor?

Você pode usar até 305 metros (1.000 pés) de cabo triaxial blindado de 3 condutores (16-24 AWG) entre o conjunto PROXPAC XL e seu sistema de monitoramento.
