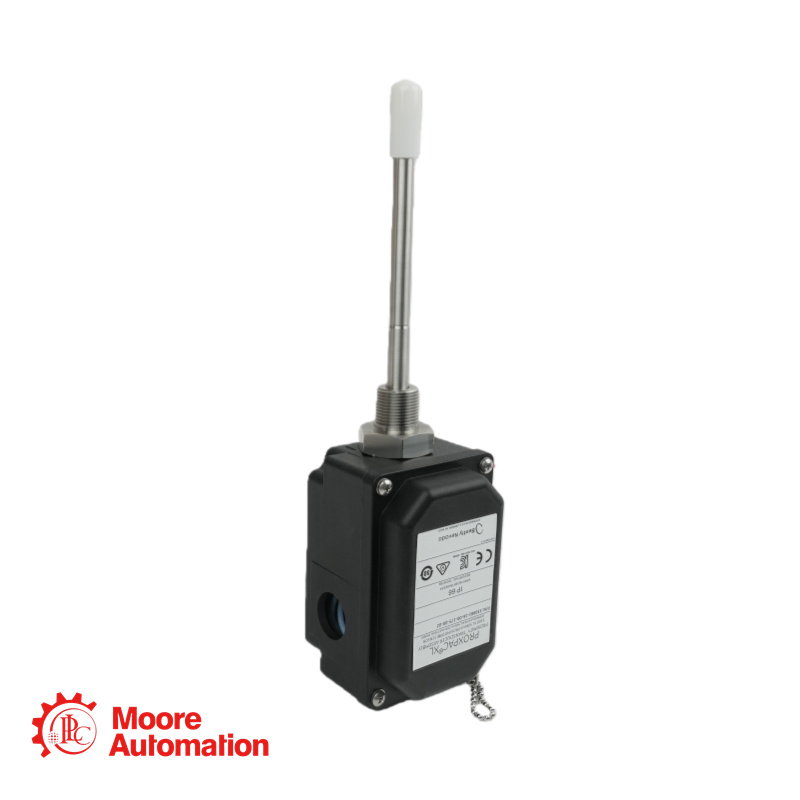

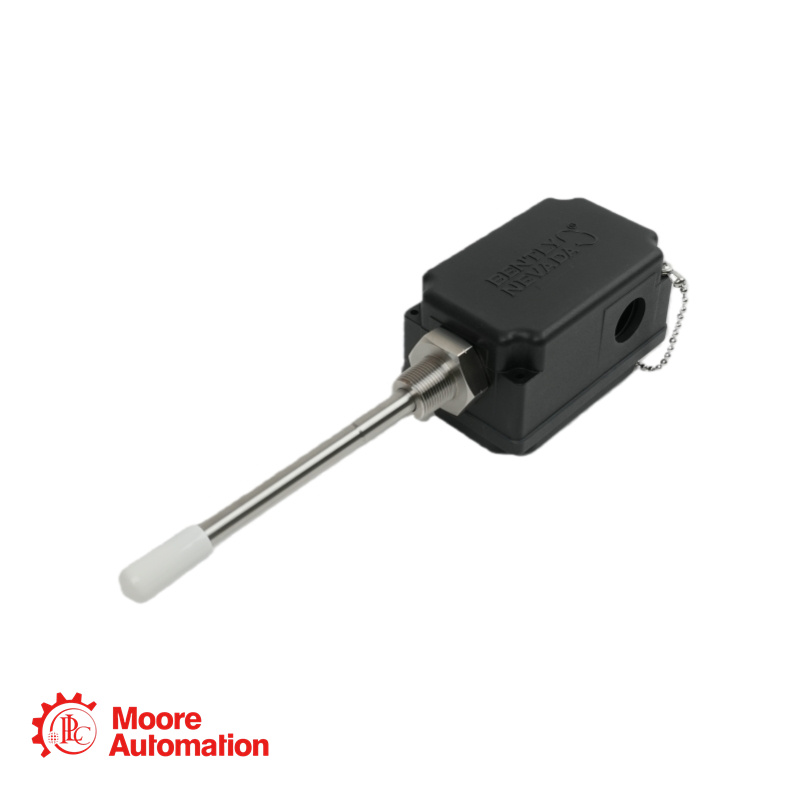

Transdutor de Proximidade Bently Nevada 330881-16-00-205-00-02, Métrico

Contate-nos

Vendas:

Telefone/
WhatsApp:

Ecorrespondência:

Endereço:

Frida

+86 15359408275

vendas5@mooreplc.com

Distrito de Siming, Xiamen, Fujian, China

Especificação

Número da peça: 330881-16-00-205-00-02
Tipo de produto: Conjunto de transdutor de proximidade PROXPAC XL, versão métrica.
Configuração de montagem: Conjunto completo, pronto para instalação, incluindo uma sonda 3300 XL de 8 mm, sensor Proximitor 3300 XL integrado na tampa da caixa e todos os componentes mecânicos necessários.
Opção de sonda e aprovações (AA): 16 = sonda 3300 XL de 8 mm instalada, sensor Proximitor sem aprovações para áreas classificadas (CSA, ATEX, IECEx).
Opção de adaptador de espaçamento (BB): 00 = Sem adaptador de espaçamento. A carcaça é montada diretamente através da manga externa.
Opção de Penetração da Sonda (CCC): 205 = 205 mm. Este é o comprimento da manga de aço inoxidável da sonda (dimensão "C"), representando a distância pretendida da face de montagem da caixa até a ponta da sonda (ajuste intermediário). A manga permite um ajuste axial final de ±12,7 mm (0,5 pol.).
Opção de conexões (DD): 00 = Não inclui conexões para conduítes. O conjunto inclui dois tampões de vedação e duas arruelas para selar as entradas de conduíte não utilizadas na caixa.
Opção de rosca de montagem (EE): 02 = Rosca de montagem métrica M24 x 3 no conjunto da luva externa.

Perguntas frequentes sobre o produto

P: Nossa instalação exige que a ponta da sonda esteja exatamente a 150 mm da flange de montagem. A opção de "Penetração da Sonda" (dimensão C) mais próxima é de 145 mm ou 155 mm. Como podemos atingir os 150 mm exatos?

A: A dimensão "C" (por exemplo, 205 mm na sua peça) é uma configuração intermediária. A manga roscada da sonda permite um ajuste fino de ±12,7 mm (0,5 polegadas) após a instalação. Portanto, você deve encomendar a opção de 145 mm (C=145). Durante a instalação, você deve então rosquear o conjunto da sonda mais para fora da manga em aproximadamente 5 mm para atingir a posição final da ponta de 150 mm. Sempre encomende o comprimento padrão imediatamente menor e ajuste para fora.

P: Podemos encomendar uma sonda sobressalente separadamente para o PROXPAC XL? E a substituição em campo é simples?

R: Sim, sondas sobressalentes estão disponíveis (por exemplo, PN 330106-05-30-10-02-00 para sistema métrico, não homologado). No entanto, a substituição não é uma simples troca em campo como em um sistema com conector. A substituição da sonda requer:
Desconectar a fiação de campo e abrir a caixa.
Desconectar as conexões internas fixas entre o cabo da sonda antiga e o bloco de terminais do Proximitor.
Remover todo o conjunto da sonda/manga da caixa.
Instalar o novo conjunto de sonda/manga e refazer as conexões internas da fiação.
Reajustar a folga da sonda e vedar novamente a carcaça.
Trata-se de um procedimento mais complexo que deve ser realizado com cuidado, seguindo o manual, para manter a vedação ambiental e a calibração.

P: Precisamos instalar este produto em uma área classificada como Zona 2. O código da peça termina em -00 para aprovações. Podemos utilizá-lo se o instalarmos com as barreiras de segurança apropriadas, conforme os desenhos?

R: Não. A opção -00 (A=16) significa que o sensor Proximitor integrado é fornecido sem as certificações necessárias para áreas classificadas. Mesmo que você utilize barreiras de segurança externas corretamente, o dispositivo (Proximitor) não possui a marcação exigida (por exemplo, Ex nA IIC Gc). Para a Zona 2, você deve encomendar o conjunto com a opção de Aprovações Múltiplas para o Proximitor. Este seria o código da peça 330881-28-00-205-00-02 (onde A=28).
