Conjunto do Transdutor Bently Nevada 330881-16-10-100-03-02 PROXPAC XL

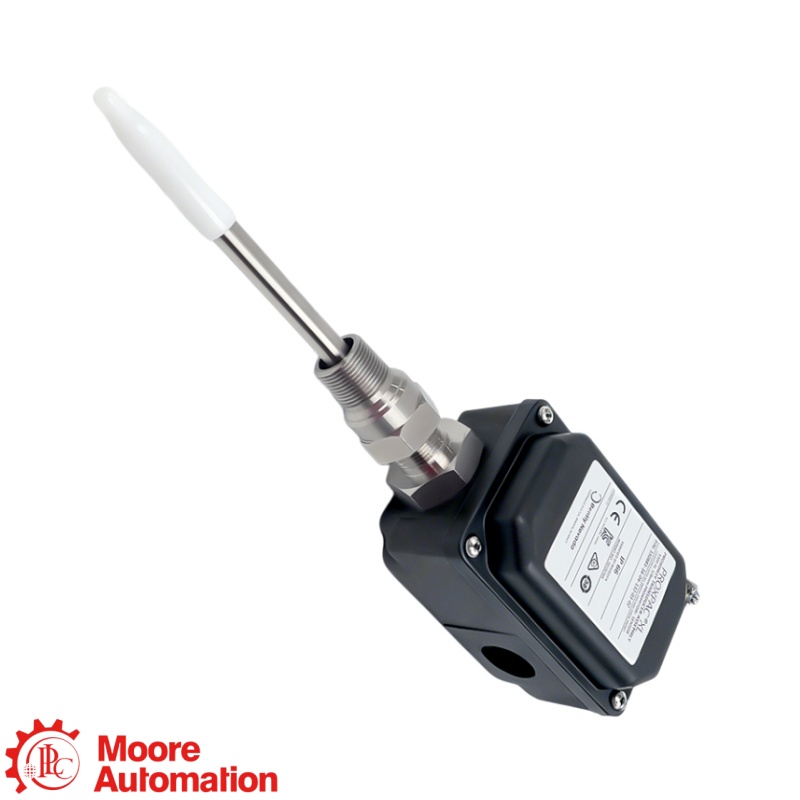

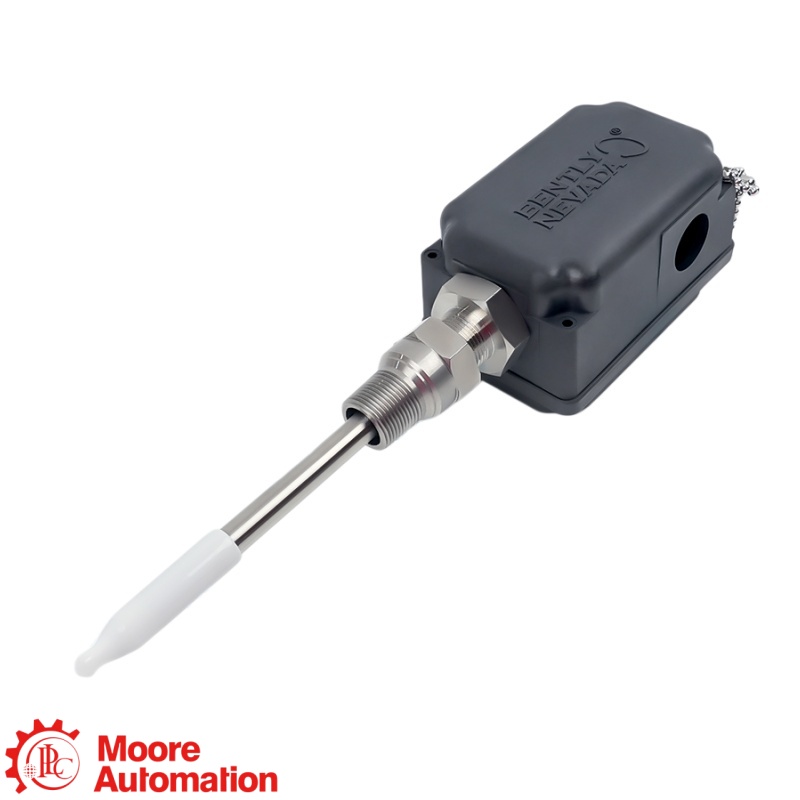

330881-16-10-100-03-02 O Bently Nevada PROXPAC XL é um conjunto de transdutor de proximidade que integra uma sonda 3300 XL de 8 mm e um sensor Proximitor para medição de vibração e posição de eixos sem contato. Sua sonda não homologada, com espaçamento de 100 mm, penetração de 100 mm, conexão M20 e montagem NPT 3/4-14, deve ser compatível com um canal de monitoramento de 200 mV/mil.

330881-16-10-100-03-02 é uma montagem PROXPAC XL métrica na qual -16 seleciona uma sonda 3300 XL de 8 mm sem aprovações, -10 especifica um adaptador de espaçamento de 100 mm e -100 especifica uma penetração da sonda de 100 mm. Esses campos de configuração determinam a instalação física e o status de aprovação, portanto, devem corresponder aos requisitos da carcaça da máquina e do local.

330881-16-10-100-03-02 A versão -16 utiliza uma sonda sem aprovações para áreas classificadas, enquanto a versão -28 utiliza uma sonda com múltiplas aprovações. Ambos os conjuntos realizam medições de vibração ou posição sem contato, mas não são automaticamente intercambiáveis ​​onde a certificação para áreas classificadas é exigida.

330881-16-10-100-03-02 É um conjunto de transdutor de proximidade autossuficiente com o sensor Proximitor dentro da caixa, portanto, não é necessário um cabo de extensão separado entre a sonda e o Proximitor. Ainda assim, requer fiação de campo devidamente blindada para um monitor compatível, além das condições especificadas de alimentação, alvo e espaçamento.

330881-16-10-100-03-02 Requer de -17,5 a -26 V CC com um máximo de 12 mA sem barreiras, ou de -23 a -26 V CC quando barreiras são utilizadas. Sua saída de 7,87 V/mm e faixa linear de 2 mm exigem uma entrada de monitor compatível, configuração de barreiras, fiação de campo blindada e material alvo adequado.

330881-16-10-100-03-02 O kit inclui um adaptador de espaçamento de 100 mm, penetração da sonda de 100 mm, uma conexão M20, dois bujões e uma rosca de montagem NPT de 3/4-14. Antes da instalação, verifique a folga entre a máquina e a carcaça, o tamanho e o material do alvo, a abertura da sonda, a entrada do conduíte e a geometria exata de montagem.

330881-16-10-100-03-02 O orçamento deve incluir o código de pedido completo, fotos legíveis da placa de identificação e da instalação, quantidade, destino, modelo do monitor, configuração de energia e barreira, requisitos para áreas classificadas, dimensões de montagem e detalhes da tubulação. Esses itens permitem verificar o conjunto do transdutor configurado e seus limites de compatibilidade antes do fornecimento.
