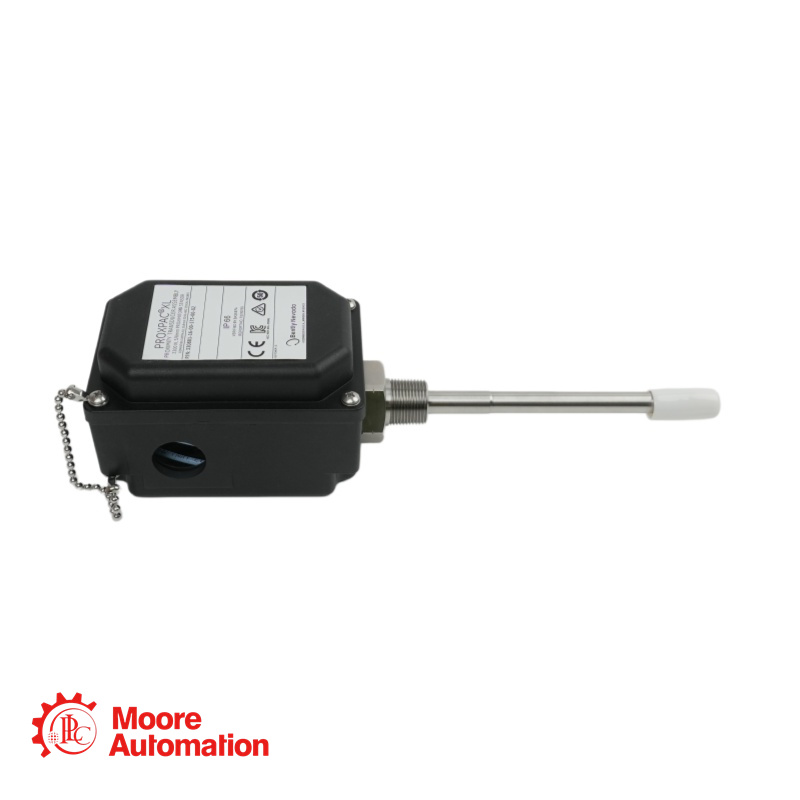

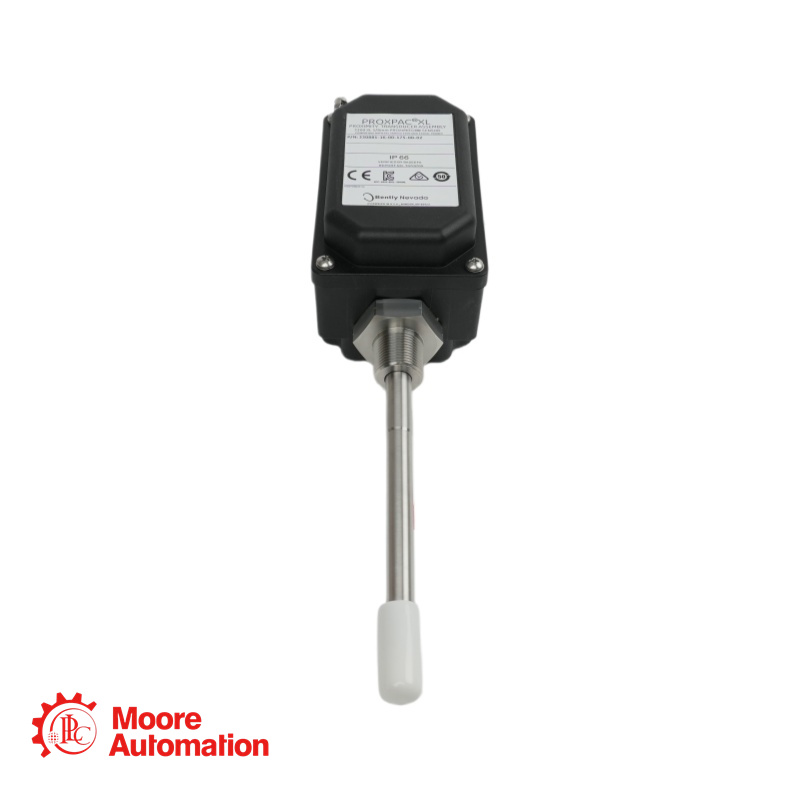

Transdutor de Proximidade Bently Nevada 330881-16-10-110-06-02, Métrico

Parâmetro

Especificação

Número do modelo

330881-16-10-110-06-02

Marca / Série

Bently Nevada PROXPAC XL (Configuração Métrica)

Tipo de sistema

Caixa integrada com sensor Proximitor® 3300 XL + sonda 3300 XL de 8 mm

Tipo de sonda

Sonda 3300 XL de 8 mm com Cabo triaxial fixo de 1 metro

Opção de Sondagem e Aprovações

16 – Sonda 3300 XL de 8 mm sem homologação

Adaptador de espaçamento (dimensão B)

10 – 100 mm (mínimo: 40 mm / máximo: 200 mm, pedidos em incrementos de 10 mm)

Penetração da sonda (dimensão C)

110 – 110 mm (mínimo: 25 mm / máximo: 760 mm, encomendado em incrementos de 1 mm)

Opção de acessórios

06 – Uma conexão NPT de 3/4-14 + um redutor SST de 3/4-14 NPT para 1/2-14 NPT + dois bujões

Opção de rosca de montagem

02 – Rosca NPT 3/4-14 (necessária ao encomendar o adaptador de espaçamento)

Faixa Linear

2 mm (80 mils)

Fator de Escala Incremental (FSI)

7,87 V/mm (200 mV/mil) ±5%

Configuração de espaçamento recomendada

1,27 mm (50 mils)

Fonte de energia

-17,5 Vcc a -26 Vcc (sem barreiras) / -23 Vcc a -26 Vcc (com barreiras)

Comprimento máximo da fiação de campo

305 m (1.000 pés) – Cabo triaxial blindado de 3 condutores (16–24 AWG)

Classificação do recinto

Tipo 4X, IP66 (BASEEFA T07/0709)

Temperatura de operação (carcaça)

-52°C a +100°C (-62°F a +212°F)

Temperatura de operação (ponta da sonda)

-52°C a +177°C (-62°F a +351°F)

Qual a diferença entre os modelos 330800 (inglês) e 330881 (métrico)?

A série 330881 é a versão métrica do PROXPAC XL. Embora ambos utilizem a mesma sonda e a tecnologia Proximitor®, a série 330881 especifica o adaptador de espaçamento (dimensão B) e a penetração da sonda (dimensão C) em milímetros, em vez de polegadas. A seleção de opções de rosca de montagem também difere para atender aos requisitos métricos ou NPT.

Este modelo inclui aprovações para áreas classificadas como perigosas?

Não. A opção "16" indica uma sonda 3300 XL de 8 mm sem aprovações. Se forem necessárias certificações para áreas classificadas (ATEX, IECEx, cNRTLus), você deverá selecionar a opção "28" (Aprovações Múltiplas). Essa configuração sem aprovação é adequada para instalações de uso geral ou em áreas não classificadas.

Qual é a penetração efetiva da sonda após a instalação?

Com um adaptador de espaçamento (B = 100 mm) e penetração da sonda (C = 110 mm), a dimensão total "B + C" representa a distância de ajuste médio entre a superfície de montagem e a superfície alvo. A bucha roscada permite um ajuste de ±12,7 mm (±0,5 pol.) a partir deste ponto. Se a dimensão combinada exceder 305 mm (12 pol.), recomenda-se um suporte adicional da bucha próximo à sonda para evitar efeitos de ressonância.

Qual é o comprimento máximo da fiação de campo para este conjunto?

Você pode usar até 305 metros (1.000 pés) de cabo triaxial blindado de 3 condutores (16–24 AWG) entre o conjunto PROXPAC XL e seu sistema de monitoramento.

Quais conexões de conduíte estão incluídas na opção “06”?

A opção de acessórios 06 inclui:
Uma conexão NPT de 3/4-14
Um redutor de aço inoxidável de 3/4-14 NPT para 1/2-14 NPT
Dois tampões de vedação
Essa configuração oferece flexibilidade para conectar conduítes padrão de 3/4 de polegada ou reduzir para 1/2 polegada NPT quando forem necessárias entradas de conduíte menores.
