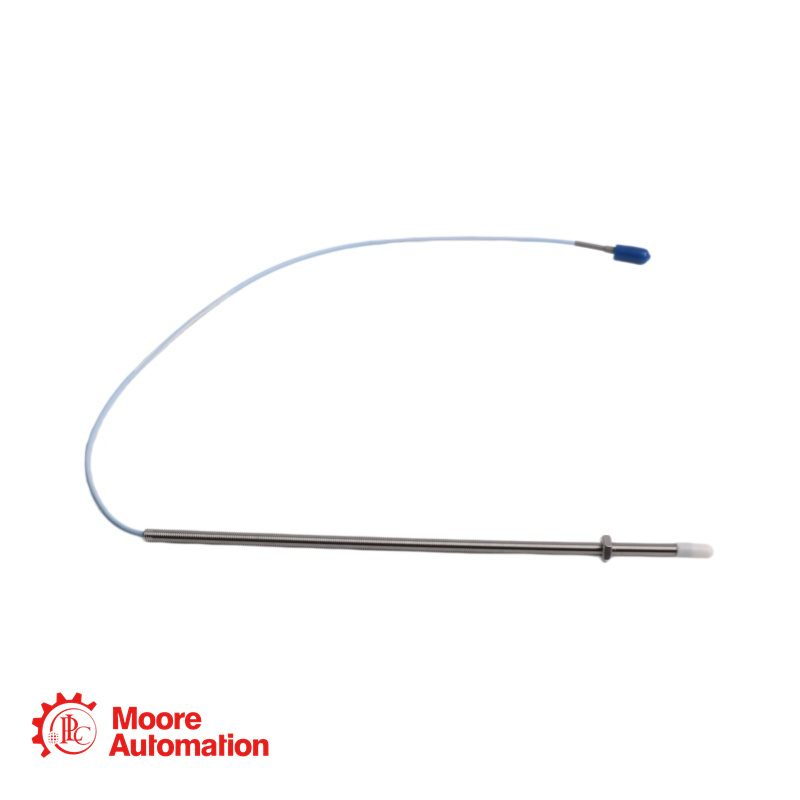

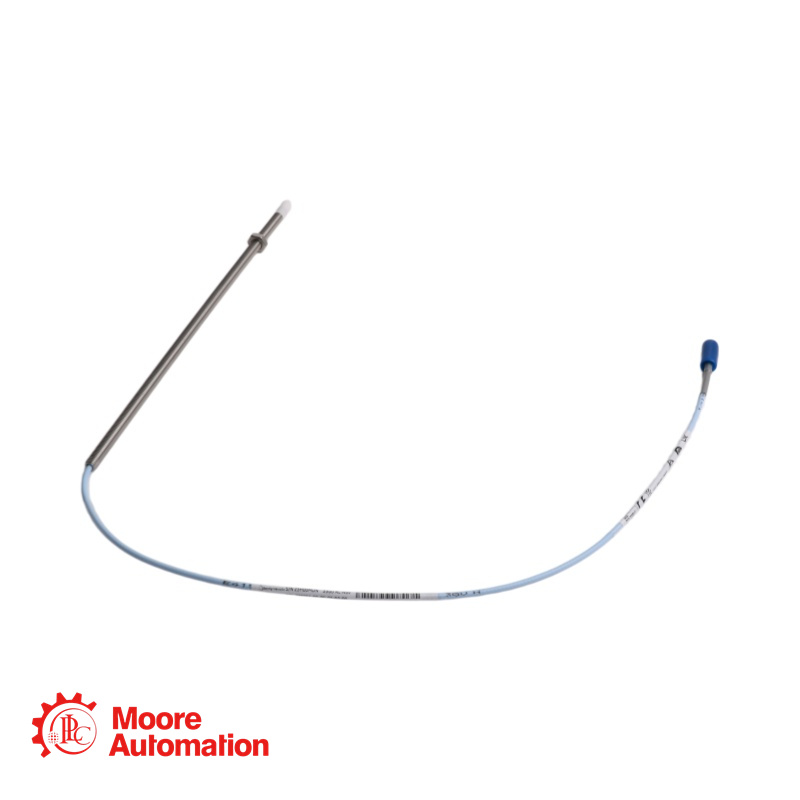

Sonda de Proximidade Bently Nevada 330901-00-24-05-02-05 NSv

330901-00-24-05-02-05 Descrição

330901-00-24-05-02-05 éSonda NSv 3300, rosca 1/4-28 UNF,sem armadura

Os principais usos do sistema de transdutor 3300 XL NSv são em áreas onde restrições de rebaixo, visão lateral ou traseira limitam o uso dos transdutores padrão Bently Nevada 3300 e
Sistemas de transdutores 3300 XL de 5 e 8 mm. Também é ideal para aplicações com alvos pequenos, como a medição de vibração radial em eixos com diâmetro inferior a 51 mm (2 pol.) ou posição axial em alvos planos com diâmetro inferior a 15 mm (0,6 pol.). É utilizado principalmente nas seguintes aplicações em máquinas com mancais de película fluida, onde há um eixo pequeno ou uma visão lateral reduzida:
Medições de vibração radial e posição radial
Medições de posição axial (empuxo)
Tacômetro e medições de velocidade zero
Referência de fase (sinais Keyphasor)
O design do sistema de transdutor 3300 XL NSv permite a substituição tanto do sistema de transdutor 3300 RAM quanto dos sistemas de transdutor 190 das séries 3000 ou 7000. As atualizações do sistema 3300 RAM para o sistema 3300 XL NSv podem utilizar a sonda, o cabo de extensão e o sistema de monitoramento existentes.

330901-00-24-05-02-05 Especificações

Opção de comprimento sem rosca: 0,0 pol.
Comprimento total da caixa (opção): 2,4 polegadas
Opção de comprimento total: 0,5 metro (20 polegadas)
Opções de conector e tipo de cabo: Conector coaxial miniatura ClickLoc, cabo padrão
Opção de aprovação da agência: Aprovações múltiplas

Resistência de saída: 50 Ω
Ajuste de folga recomendado: 1,0 mm (40 mils)

330901-00-24-05-02-05 Perguntas frequentes

Quais são as principais aplicações desta sonda?

É projetado para espaços de instalação reduzidos, como compressores de ar centrífugos, compressores de refrigeração e compressores de gás de processo. É ideal para medir vibração e posição radial, posição axial (empuxo) e fornecer sinais de tacômetro ou de chaveamento, especialmente em eixos menores ou onde a visão lateral é restrita.

Qual é a configuração de folga correta para esta sonda?

A folga recomendada é de 1,0 mm (40 mils). A faixa linear estende-se de aproximadamente 0,25 mm a 1,75 mm (10 a 70 mils) do alvo.

Qual é o comprimento máximo de engate da rosca para a rosca 1/4-28?

O comprimento máximo recomendado para o engate da rosca é de 0,375 polegadas. Exceder esse comprimento pode causar travamento durante a instalação.

Esta sonda pode ser usada em áreas perigosas?

Sim. A opção de aprovação da agência "05" indica múltiplas aprovações para locais perigosos, incluindo certificações CSA, ATEX e IECEx para uso em aplicações intrinsecamente seguras (ia) e não incendiárias (nA, ec).

Qual é a resistência máxima à tração do cabo da sonda?

A resistência máxima à tração nominal é de 220 N (50 lb) da carcaça da sonda até o fio da sonda.

Que tipo de conector esta sonda utiliza?

Utiliza um conector coaxial miniatura ClickLoc de latão banhado a ouro. Este conector trava no lugar para evitar que se solte devido à vibração.
