Cabo de interconexão blindado Bently Nevada 84661-34
Cabo de interconexão blindado Bently Nevada 84661-34
Cabo de interconexão blindado Bently Nevada 84661-34

Cabo de interconexão blindado Bently Nevada 84661-34

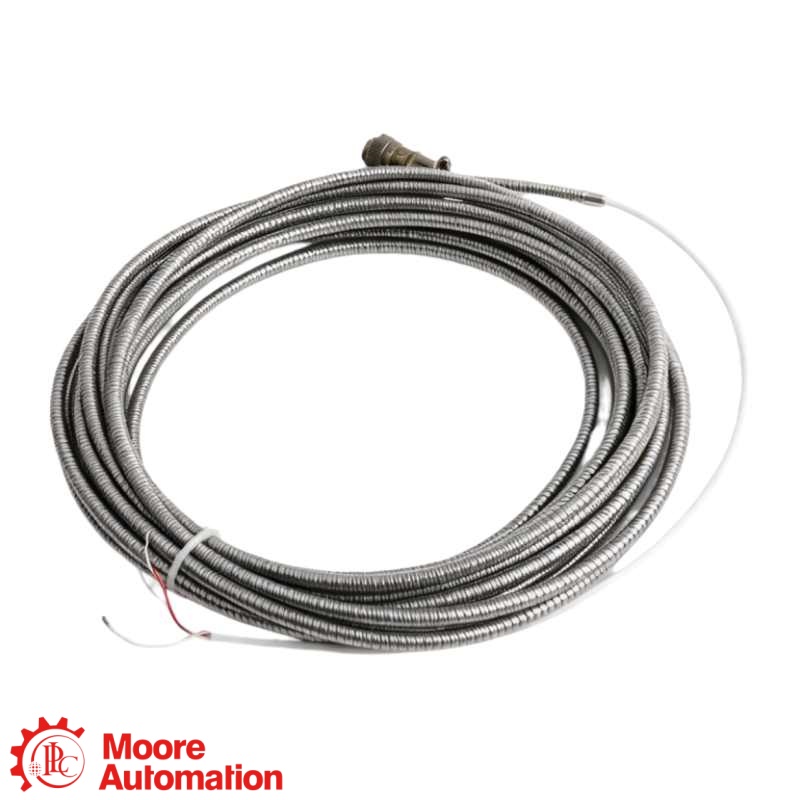

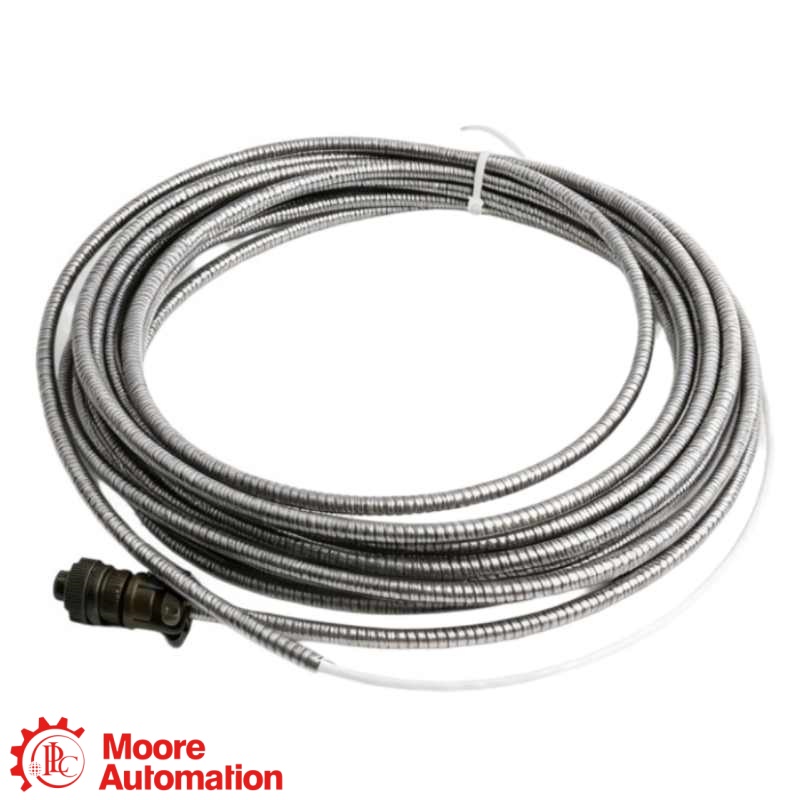

BENTLY NEVADA · CABO DE INTERCONEXÃO BLINDADO

84661-34

O 84661-34 É um cabo de interconexão blindado de dois condutores trançados, com 10,4 m (aproximadamente), calibre 22 AWG, com um conector fêmea resistente à umidade de dois pinos em uma extremidade e terminais de conexão na outra. É usado com monitores ou conversores de velocidade para deslocamento compatíveis.

COMPRIMENTO34 pés
CONDUTORES2 × 22 AWG
CONSTRUÇÃOBlindado
RESCISÕES2 soquetes + terminais
FABRICANTEBently Nevada
CONDIÇÕES / GARANTIAProduto novo e original · Garantia de um ano
CERTIFICAÇÃO ISOProduto com certificação ISO
VERIFICAÇÃO● Fotos e vídeos do produto fornecidos mediante solicitação.
SOLICITE UM ORÇAMENTO
Informe-se agora
BUSCA DE MODELOSEncontre um número de peça específicoAbra diretamente a página do produto Moore Automation mais adequado.
BENTLY NEVADA ● CABO DE INTERCONEXÃO BLINDADO
INTERCONEXÃO DO SENSOR DE VELOCIDADE

84661-34

PEÇA BASE 84661

Comprimento do cabo encomendado: 34 pés

FUNÇÃO DO MÓDULO
84661-34 É um cabo de interconexão blindado de dois condutores, trançado, de calibre 22 AWG. Ele conecta um transdutor de velocidade compatível a um monitor ou conversor de velocidade para deslocamento através de um conector fêmea de dois pinos resistente à umidade e terminais de conexão.
NOTA DE CONFIGURAÇÃO
Para 84661-34O sufixo 34 especifica um comprimento de cabo de 34 pés (aproximadamente 10,4 m). Confirme o conector do transdutor, a terminação do monitor ou conversor, o trajeto do cabo e a folga da blindagem; a documentação oficial afirma que o cabo 84661 não é compatível com a carcaça do transdutor de velocidade 21128.
👩‍💼
QUER O MELHOR PREÇO?
Frida
Líder de Vendas 🏆
E-MAILvendas5@mooreplc.com WhatsApp+86 153 5940 8275
DETALHAMENTO DO NÚMERO DO PEDIDO

Como a referência 84661-34 está estruturada

84661
Família CableCabo de interconexão blindado
34
Comprimento encomendado34 pés · aproximadamente 10,4 m
CARACTERÍSTICAS DE REFERÊNCIA DO FABRICANTE

Especificações técnicas

Ficha técnica da Baker Hughes 161M1037 ↗
84661 · CABO DE INTERCONEXÃO BLINDADO

Dados de engenharia em resumo

Verifique o trajeto exato do cabo e as conexões antes de substituí-lo.

COMPRIMENTO34 pés · aproximadamente 10,4 m
CONDUTORES2 × 22 AWG
CONSTRUÇÃOTorcido · protegido · blindado
RESCISÕESConector fêmea de 2 pinos + terminais de conexão
A folha de dados 161M1037 dos acelerômetros de uso geral TP100 e TP500 da Baker Hughes identifica o modelo 84661-NN como sendo da série de cabos de interconexão blindados.
Informações gerais ＋
MarcaBently Nevada
Número da peça84661-34
Tipo de produtoCabo de interconexão blindado
Família de produtosSérie de cabos de interconexão 84661
FabricanteBentley Nevada / Baker Hughes
VERIFICAÇÃO DO NÚMERO DO PEDIDO ＋
Referência base84661
Modelo completo84661-34
Código de comprimento34 · comprimento encomendado em pés
CONSTRUÇÃO E CONEXÃO ＋
Construção de cabosCabo blindado trançado de dois condutores, calibre 22 AWG.
Conexão do lado do sensorConector fêmea de dois pinos resistente à umidade
terminação do lado do monitorTerminais de ligação
Comprimento encomendado34 pés · aproximadamente 10,4 m
Limite de compatibilidadeNão compatível com a caixa do transdutor de velocidade 21128.
DOCUMENTAÇÃO E VERIFICAÇÃO DE PEDIDO ＋
Referência oficialFicha técnica do acelerômetro de uso geral TP100 e TP500 da Baker Hughes 161M1037
Verificação de cotaçãoConfirme o modelo completo, a quantidade, o trajeto do cabo, o conector, a terminação e o transdutor ou monitor instalado.
Perguntas frequentes

Perguntas mais frequentes dos compradores

O que é 84661-34 Usado para quê?＋
84661-34 É um cabo de interconexão blindado da Bently Nevada que transmite o sinal de um sensor de velocidade para um monitor compatível ou um conversor de velocidade para deslocamento. Seu comprimento de 10,4 metros (34 pés), conector fêmea de dois pinos e terminação com terminais de pressão devem ser compatíveis com o canal de medição instalado.
O que o sufixo 34 especifica? 84661-34?＋
O sufixo 34 em 84661-34 Especifica um comprimento de cabo de 34 pés, ou aproximadamente 10,4 m. O percurso completo, o circuito de serviço e o local de terminação devem caber nesse comprimento fixo antes da instalação.
Qual é a configuração de condutor e proteção? 84661-34 usar?＋
84661-34 Utiliza cabo blindado trançado de dois condutores de 22 AWG com armadura externa. Essa construção permite o roteamento protegido do sinal, mas o raio de curvatura da armadura, o método de aterramento e o percurso do cabo devem seguir os requisitos do sistema instalado.
Quais conexões são fornecidas em 84661-34?＋
84661-34 Possui um conector fêmea de dois pinos resistente à umidade em uma extremidade e terminais de conexão na outra. O conector do transdutor e os terminais do monitor ou conversor devem ser verificados quanto à mesma configuração física e elétrica.
Pode 84661-34 Pode ser usado com a caixa do transdutor de velocidade 21128?＋
Não. A documentação da Baker Hughes afirma que o cabo blindado 84661 não deve ser usado com a caixa do transdutor de velocidade 21128. 84661-34 deve ser compatível com uma instalação de transdutor diferente.
Pode 84661-34 Substituir diretamente outro cabo de comprimento 84661?＋
84661-34 A substituição não deve ser feita apenas porque o número base coincide. Outro sufixo 84661 representa um comprimento de pedido diferente, e o percurso, o alcance do conector, o alívio de tensão e a posição da terminação devem ser verificados antes da substituição.
O que deve ser confirmado ao fazer o pedido 84661-34?＋
Para um 84661-34 Para solicitar informações, forneça o modelo completo, a quantidade, o transdutor instalado, o monitor ou conversor de destino, fotos dos conectores, detalhes da terminação e o comprimento do percurso do cabo. Esses detalhes confirmam que a configuração blindada de 34 pés e os limites de compatibilidade são adequados para a aplicação.
CONTATE UM ESPECIALISTA EM PRODUTOS

Verifique sua configuração com o Frida.

Compartilhe o número completo do pedido e os detalhes da aplicação para verificação de compatibilidade, disponibilidade e prazo de entrega.

ESCOLHA UM MÉTODO DE CONTATO DIRETO
FICHA TÉCNICA OFICIAL

Manuais e referências oficiais para 84661-34

Informações oficiais de referência do fabricante Baker Hughes referentes à série de cabos blindados 84661 e ao comprimento encomendado de 34 pés.

Cabo de interconexão blindado 84661

A folha de dados 161M1037 dos acelerômetros de uso geral TP100 e TP500 da Baker Hughes inclui as informações para pedido do cabo 84661-NN.

FICHA TÉCNICA OFICIAL ↗

Entre em contato para obter suporte.

Envie o modelo completo, a quantidade, os detalhes do percurso do cabo e sua dúvida técnica ou de compra.

Fonte: Folha de dados do acelerômetro de uso geral TP100 e TP500 da Baker Hughes, código 161M1037.
RELAÇÃO DE INTERCONEXÃO DO SENSOR DE VELOCIDADE

Como o 84661-34 se encaixa em uma cadeia de medição de velocidade

Bently Nevada é a marca; a transdutor de velocidade e canal de monitoramento formar a cadeia de medição; e 84661-34 É o cabo de interconexão blindado de 34 pés.

Bently Nevada · MARCA
Série de cabos 84661INTERCONEXÃO DE SINAL BLINDADO
COMPONENTE DE DETECÇÃO

Transdutor de velocidade

Um transdutor compatível produz o sinal de vibração da máquina.

INTERCONEXÃO

Cabo 84661-34

O cabo blindado de 34 pés transporta o sinal através de seus condutores blindados.

DESTINO

Monitor ou conversor

Os terminais de conexão ligam o cabo ao hardware de monitoramento ou conversão compatível.

Relação do sistema: O conector do transdutor, o percurso de 10,4 metros (34 pés), o espaço livre para cabos blindados, a atribuição de terminais e a entrada do monitor ou conversor devem ser todos compatíveis.
ÁREAS DE APLICAÇÃO

Mapa mental da aplicação do cabo 84661-34

Medição de velocidadeTransporta o sinal do transdutor para o hardware de monitoramento ou conversão.
Roteamento de cabosConfirme o percurso completo de 34 pés, a folga da blindagem e o alívio de tensão.
CENTRAL DE APLICAÇÕES84661-34Cabo de interconexão blindado
Conexão de sinalCombine o conector fêmea de dois pinos com a atribuição dos terminais.
Cheque de SubstituiçãoVerifique a compatibilidade do transdutor instalado e exclua a carcaça 21128.
