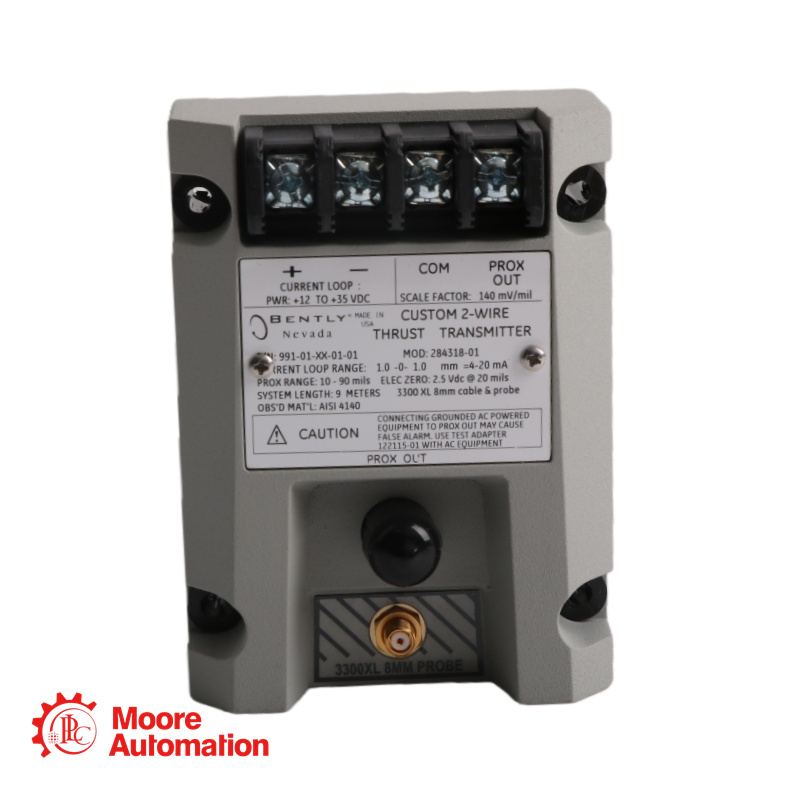

Bently Nevada 991-01-XX-01-00 MOD:284318-01 Thrust Transmitter

Características do produto

O transmissor de empuxo Bently Nevada 991 é um dispositivo robusto, alimentado por loop de 4-20 mA, projetado para OEMs monitorarem a posição axial do eixo em compressores, bombas e ventiladores. Ele integra um sensor de proximidade, eliminando a necessidade de um proximitor separado, e fornece um sinal de controle e uma saída de diagnóstico para verificações de integridade da máquina. Construído para ambientes severos, opera de -35 °C a +85 °C, é classificado para 100% de umidade com condensação e oferece aprovações para áreas classificadas como Divisão 2 e Zona 2. Sua montagem simples em trilho DIN ou anteparo e os ajustes de zero/span independentes o tornam prático para integração em sistemas básicos de controle de máquinas, onde sistemas de monitoramento completos não são necessários.

Requisitos de alimentação: +12 a +35 Vcc nos terminais do transmissor.
Saída de sinal: 4 a 20 mA CC, configuração de loop de 2 fios.
Precisão de saída: Dentro de ±1,5% em toda a faixa de escala completa especificada (típico), medida da entrada TEST até a tensão em uma resistência de loop de 250 Ω.
Resistência máxima do circuito: 1.000 Ω (incluindo o cabo) a 35 Vcc.
Limitação de corrente: 23 mA típico.
Resposta de falha/sinal inaceitável: a saída cai para <3,6 mA em 100 µs após uma condição de falha; restaura-se em 0,1s após a correção da falha.
Impedância de saída Prox Out: 10 kΩ, calibrada para uma carga de 10 MΩ.
Faixa linear de saída Prox: 0,25 a 1,65 mm (10 a 65 mils).
Fator de escala incremental de saída Prox: 7,87 mV/µm (200 mV/mil) ±6,5% típico, incluindo erros de intercambialidade.
Estabilidade da temperatura de saída do Prox: O fator de escala permanece dentro de ±10% de 0°C a +70°C.
Tamanho mínimo do alvo: 9,5 mm (0,375 pol.) de diâmetro.
Limite de comprimento do cabo de saída Prox (para o equipamento de teste): Máximo de 3 metros (10 pés).
Limite de comprimento do cabo de saída de sinal (até o dispositivo receptor): Máximo de 13 km (8 milhas) para locais não perigosos/Zona 2/Divisão 2.
Temperatura de operação do transmissor: -35°C a +85°C (-31°F a +185°F).
Temperatura de armazenamento do transmissor: -51°C a +100°C (-60°F a +212°F).
Temperatura de operação da sonda: -52°C a +177°C (-62°F a +351°F).
Temperatura de armazenamento da sonda: -52°C a +177°C (-62°F a +351°F).
Resistência à tração (sonda): 222 N (50 lbf) máx., da caixa ao terminal.
