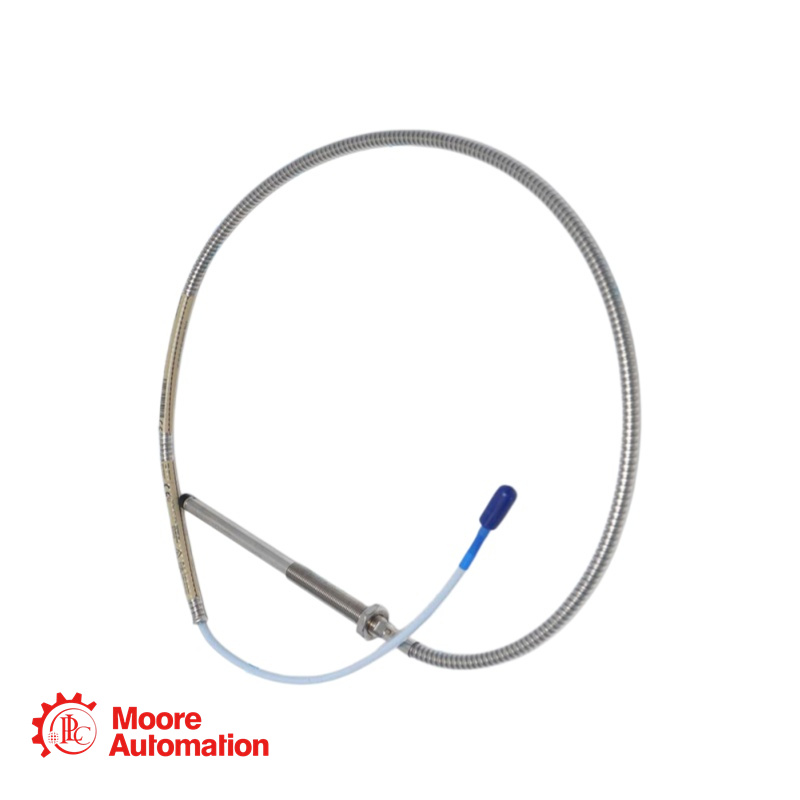

Sonda de Proximidade Bently Nevada - 330104-09-18-05-01-05

330104-09-18-05-01-05 Especificação

▶Monitoramento de vibração de compressores: Fornece medições confiáveis ​​de vibração do eixo em compressores centrífugos e axiais, especialmente aqueles que operam em áreas classificadas como perigosas, onde são necessárias certificações ATEX/IECEx.
▶Monitoramento da posição do eixo de empuxo da turbina a vapor: Monitora a posição axial do eixo para detectar o desgaste do rolamento de empuxo, ajudando a prevenir danos catastróficos à turbina.
▶Sistemas de proteção contra excesso de velocidade: Utilizados como parte de sistemas de tacômetro ou de detecção de excesso de velocidade.
▶Monitoramento dos rolamentos do gerador: A blindagem de aço inoxidável oferece proteção adicional aos cabos em aplicações de geradores onde os cabos podem estar expostos a altas temperaturas ou abrasão física.
▶Instalações de Retrofit: Com sua rosca M10 x 1 e comprimento total de 5,0 metros, esta sonda é compatível com os sistemas 3300 XL existentes e pode substituir sondas de 5 mm ou 8 mm da série 3300 que não sejam XL, mantendo a intercambialidade.

P: Quais são as dimensões mecânicas disso? 330104-09-18-05-01-05 sonda?
▶UM: Esta sonda tem um comprimento total da caixa de 180 mm (Opção B) e um comprimento sem rosca de 90 mm (Opção A). O comprimento sem rosca deve ser pelo menos 20 mm menor que o comprimento da caixa, o que é atendido (90 mm ≤ 160 mm).
P: Qual é o requisito de comprimento total do sistema para isso? 330104-09-18-05-01-05 sonda?
▶UM: Esta sonda tem um comprimento total de 5,0 metros (Opção C). Ela foi projetada para uso com um sensor Proximitor de 5 metros (por exemplo, 330180-50, -51 ou -52). Quando usada com um cabo de extensão, o comprimento combinado da sonda e do cabo de extensão deve ser igual ao comprimento total do sensor Proximitor.
P: Como se comporta a armadura neste caso? 330104-09-18-05-01-05 Instalação de sondagem que beneficia?
▶UM: A armadura flexível de aço inoxidável (AISI 302 ou 304 SST com revestimento externo em FEP) protege o cabo da sonda contra abrasão mecânica, bordas afiadas e impactos físicos. Isso é particularmente vantajoso ao passar cabos por conduítes, espaços confinados ou áreas com potencial de desgaste.
P: Qual é o diâmetro mínimo do eixo recomendado para este modelo? 330104-09-18-05-01-05 sonda?
▶UM: O diâmetro mínimo recomendado para o eixo é de 76,2 mm (3 pol.). Para medições de vibração radial ou de posição em eixos com diâmetros menores que este, o fator de escala pode ser alterado.
P: Isso pode ser 330104-09-18-05-01-05 A sonda deve ser usada com o suporte de montagem roscado fenólico?
▶UM: Sim. O suporte de montagem roscado fenólico (número de peça 27474-04) está disponível para roscas M10 x 1 e é recomendado quando é necessário isolamento elétrico adicional do local de montagem, como em aplicações de rolamentos de geradores e motores elétricos.
