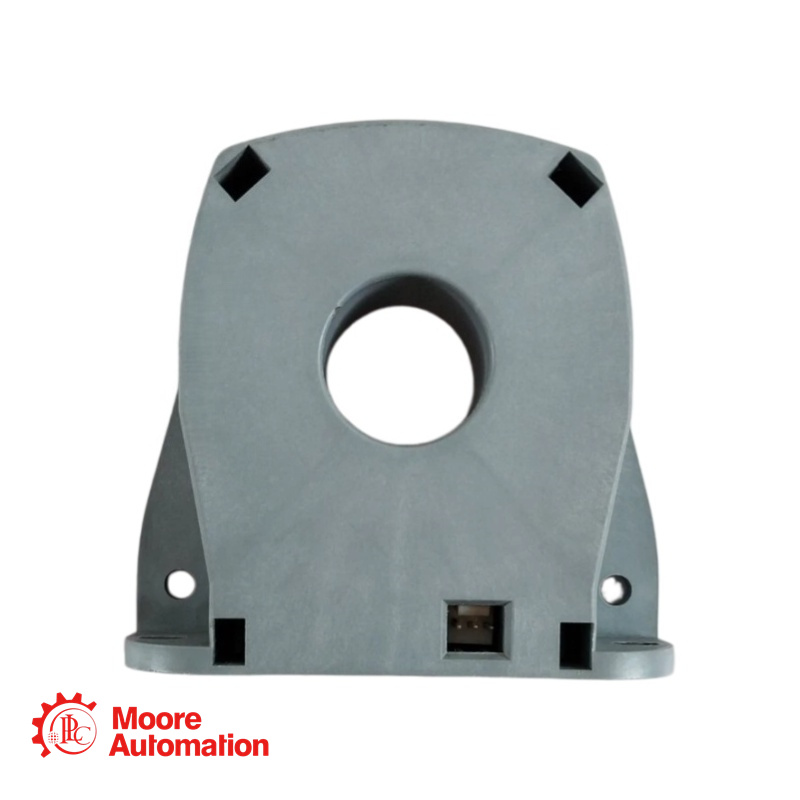

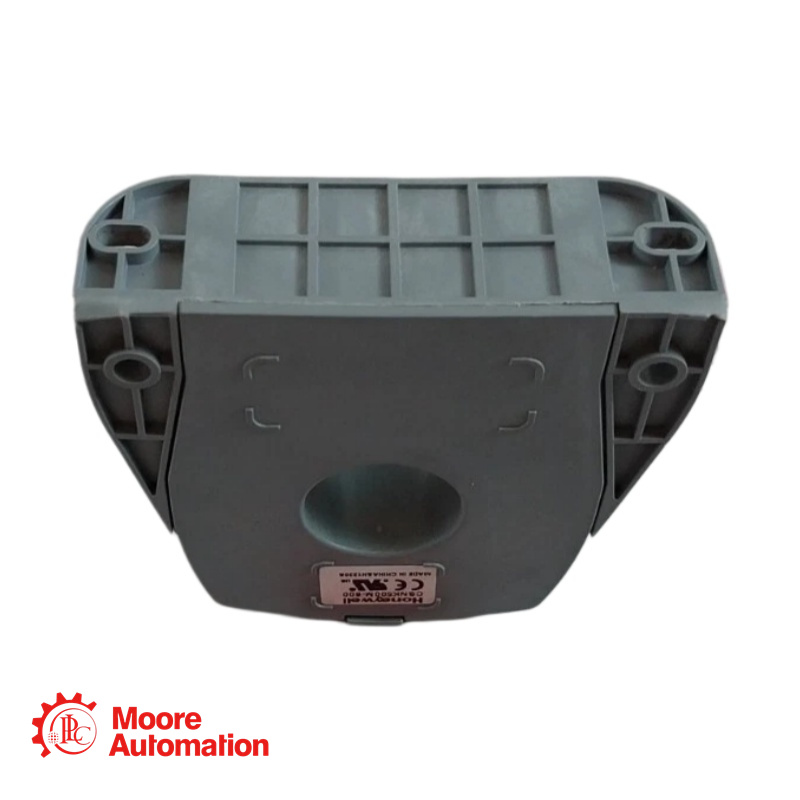

Transdutor de corrente Honeywell CSNK500M-600

Entre em contato abaixo para obter o melhor preço.
Contato-- Frida
E-mail--vendas5@mooreplc.com
Celular (WhatsApp) -- +86 15359408275

Descrição do CSNK500M-600

O CSNK500M é um transdutor de corrente de circuito fechado baseado no princípio da compensação magnética (efeito Hall). Ele foi projetado para a medição eletrônica de correntes CC, CA ou pulsadas, proporcionando isolamento galvânico entre os circuitos primário (alta potência) e secundário (medição). O sensor emite uma corrente secundária proporcional de 100 mA para uma corrente primária nominal de 500 A, permitindo um monitoramento de corrente preciso e linear.

Parâmetro

Corrente nominal (entrada): 500 A.rms
Faixa de medição (contínua): 0 a ±1200 At
Faixa de medição (pico CA): 0 a ±1275 A
Corrente nominal de saída analógica: 100 mA (com primário de 500 A)
Relação de espiras: 1/5000
Tensão de alimentação: ±15 a ±18 Vcc (±5%)
Isolamento galvânico: 6 kV rms / 50 Hz / 1 minuto
Tempo de resposta: Melhor que 1 µs
Largura de banda: CC a 100 kHz
di/dt: Melhor que 50 A/µs

Perguntas frequentes

Qual a diferença entre os modelos CSNK500M e CSNK500M-600 listados na solicitação?
A: A folha de dados fornecida refere-se ao modelo padrão CSNK500M. As especificações da variante "CSNK500M-600" não estão incluídas neste documento. O sufixo "-600" pode indicar uma versão específica ou uma faixa de medição estendida, portanto, é necessário consultar a folha de dados correta para obter as especificações exatas.

De que forma a tensão de alimentação afeta a faixa de medição do sensor?
A: A faixa de medição do sensor é influenciada pela tensão de alimentação e pela resistência de medição (carga). Uma tensão de alimentação mais alta (±18 V em vez de ±15 V) permite uma resistência de medição maior para a mesma corrente, ou a capacidade de medir uma corrente de pico mais alta. Por exemplo, para medir uma corrente de pico de ±1275 A, é necessária uma alimentação de ±18 V com uma resistência de carga máxima de apenas 5 ohms. Exceder esses limites causará a saturação da saída.
