 /Soprador centrífugo ebm-papst D3G146-AH50-16 EC

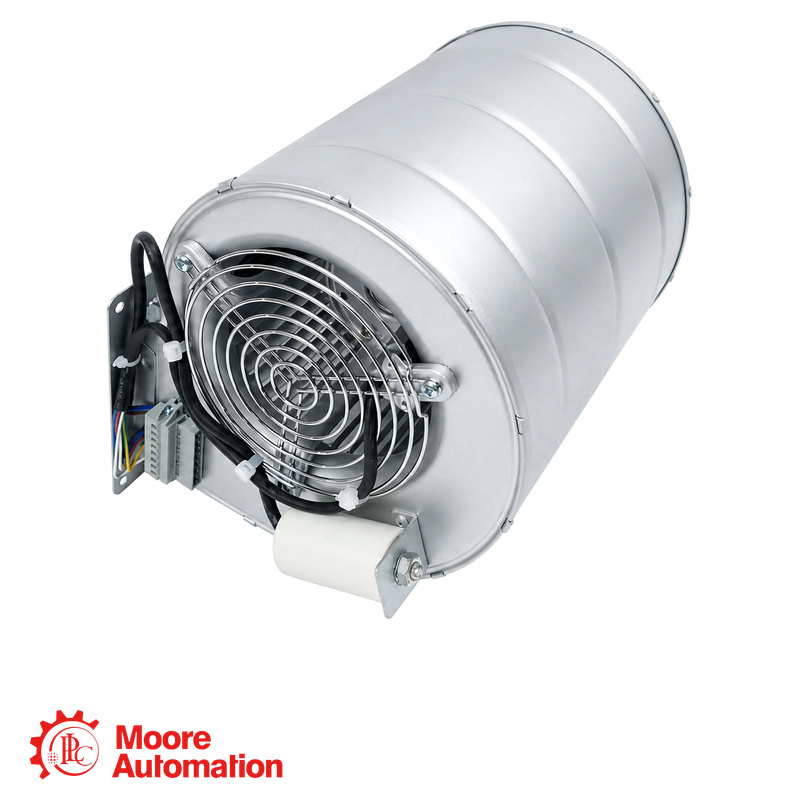

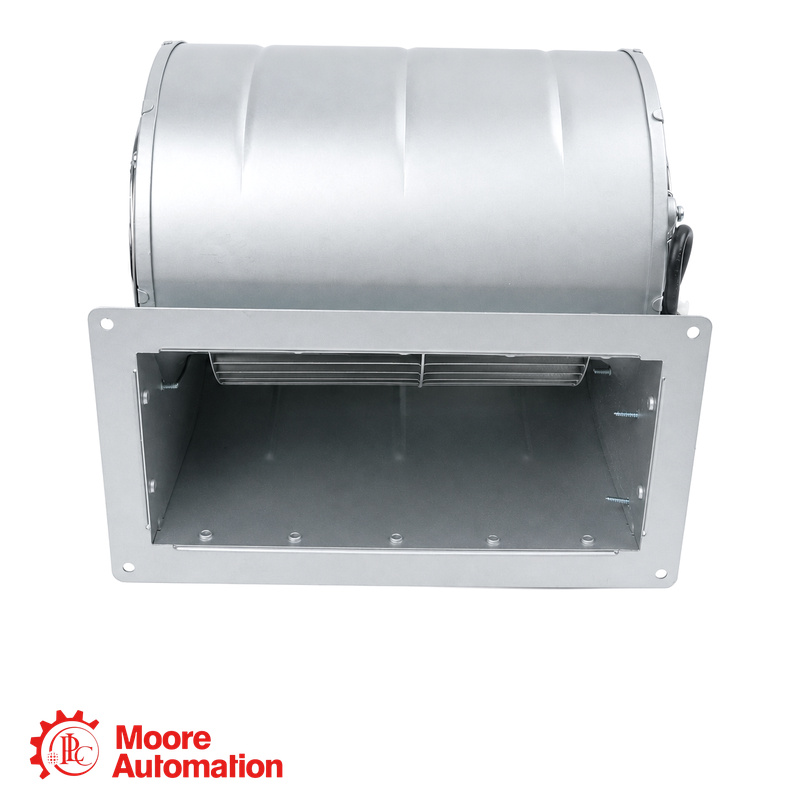

Soprador centrífugo ebm-papst D3G146-AH50-16 EC
Soprador centrífugo ebm-papst D3G146-AH50-16 EC
Soprador centrífugo ebm-papst D3G146-AH50-16 EC

Soprador centrífugo ebm-papst D3G146-AH50-16 EC

Soprador centrífugo EC · Entrada dupla

D3G146-AH50-16

O D3G146-AH50-16 É um soprador centrífugo EC de entrada dupla ebm-papst D3G 146 projetado como um dispositivo integrado para transporte de ar.

TENSÃO NOMINAL230 VCA
FAIXA DE TENSÃO200–277 VCA
ENTRADA DE ENERGIA165 W
PROTEÇÃOIP44
FABRICANTEebm-papst
CONDIÇÕES / GARANTIAProduto novo e original · Garantia de um ano
CERTIFICAÇÃOCE · UL · CSA · CCC
VERIFICAÇÃO● Fotos e vídeos do produto fornecidos mediante solicitação.
SOLICITE UM ORÇAMENTO
Informe-se agora
BUSCA DE MODELOSEncontre um número de peça específicoAbra diretamente a página do produto Moore Automation mais adequado.
ebm-papst ● SÉRIE D3G 146
Soprador centrífugo EC de entrada dupla

D3G146-AH50-16

Componente de movimentação de ar integrado com motor EC M3G074-CF

PAPEL DO PRODUTO
D3G146-AH50-16 Trata-se de um soprador centrífugo EC de entrada dupla ebm-papst D3G 146. De acordo com seus dados técnicos, o fabricante o especifica como um dispositivo integrado para transporte de ar.
NOTA DE INSTALAÇÃO
Para D3G146-AH50-16Antes de substituir o produto, confirme a placa de identificação completa, a faixa de alimentação de 200 a 277 VCA e a posição de montagem horizontal do eixo.
👩‍💼
QUER O MELHOR PREÇO?
Frida
Líder de Vendas 🏆
E-MAILvendas5@mooreplc.com WHATSAPP+86 153 5940 8275
IDENTIFICAÇÃO DO PRODUTO

Visão geral do D3G146-AH50-16

D3G
Família de produtosSoprador EC de entrada dupla
146
ModeloTamanho do soprador: 146 mm
AH50-16
ConfiguraçãoVersão específica do produto
DADOS DE REFERÊNCIA DO FABRICANTE VERIFICADOS

Especificações técnicas

ebm-papst D3G 146 ↗
D3G146-AH50-16

Dados de engenharia em resumo

Clique em “+” para expandir e ver mais especificações.

TENSÃO NOMINAL230 VCA
ENTRADA DE ENERGIA165 W
CONSUMO DE CORRENTE1.2 A
PROTEÇÃOIP44
Valores das instruções de operação do fabricante.
Verificação de instalação Antes de substituir o produto, confirme a placa de identificação completa, a tensão de alimentação e a posição de montagem horizontal do eixo.
Informações gerais −
Marcaebm-papst
ModeloD3G146-AH50-16
Tipo de produtoSoprador centrífugo EC, entrada dupla
MotorM3G074-CF
Fase1~
Dados Elétricos Nominais ＋
Tensão nominal230 VCA
Faixa de tensão nominal200–277 VCA
Freqüência50 Hz
Entrada de energia165 W
Consumo de corrente1.2 A
Velocidade em ar livre1700 min⁻¹
Dados de desempenho ＋
Fluxo de ar com eficiência ideal645 m³/h
Aumento da pressão total350 Pa
Velocidade com eficiência ideal2400 min⁻¹
Eficiência geral43,4%
Grau de eficiência N54,8
Acionamento de velocidade variávelSim
Construção e Instalação ＋
Tamanho146 mm
Massa4,2 kg
HabitaçãoChapa de aço galvanizado
ImpulsorChapa de aço galvanizado Sendzimir
Sentido de rotaçãoNo sentido horário, visto no rotor.
Posição de montagemEixo horizontal
ConsequênciaRolamento de esferas
Modo de operaçãoS1 contínuo
Meio Ambiente e Certificação ＋
Grau de proteçãoIP44
Temperatura ambiente−25 a +60 °C
Temperatura de armazenamento−40 a +80 °C
Classe de isolamentoB
Classe de umidadeF3-1
AprovaçõesCE · UL 2111 · CCC · CSA C22.2 No.
Imunidade EMCEN 61000-6-1
emissões EMCEN 61000-6-3
Fonte: Instruções de operação do ebm-papst D3G146-AH50-16, item nº 53279-5-9970, revisão 81525, lançado em 17/02/2015. Os valores se aplicam sob as condições especificadas pelo fabricante.
Perguntas frequentes

Perguntas mais frequentes dos compradores

O que é D3G146-AH50-16?＋

D3G146-AH50-16 Trata-se de um soprador centrífugo EC de entrada dupla ebm-papst D3G 146, especificado como um dispositivo integrado para o transporte de ar.

Que oferta D3G146-AH50-16 É necessário?＋

O fabricante especifica uma tensão nominal de 230 VCA, uma faixa de tensão de 200 a 277 VCA, frequência de 50 Hz e operação monofásica.

Quais são os dados nominais do motor para D3G146-AH50-16?＋

As instruções de operação indicam uma entrada de energia de 165 W, um consumo de corrente de 1,2 A e uma velocidade de 1700 min⁻¹ para a definição de dados em ar livre.

Que proteção e alcance ambiental se aplicam a D3G146-AH50-16?＋

O fabricante especifica proteção IP44 e uma faixa de temperatura ambiente de operação de −25 °C a +60 °C.

O que devo providenciar para um D3G146-AH50-16 cotação?＋

Envie a placa de identificação completa, a quantidade, o destino, fotos nítidas do produto e detalhes de instalação e fornecimento para que a Frida possa verificar a compatibilidade e a disponibilidade.

CONTATE UM ESPECIALISTA EM PRODUTOS

Confirme os detalhes da instalação com Frida.

Compartilhe a placa de identificação completa, os detalhes de fornecimento e instalação para verificação de compatibilidade, disponibilidade e prazo de entrega.

ESCOLHA UM MÉTODO DE CONTATO DIRETO
FICHA TÉCNICA OFICIAL

Informações do produto para
D3G146-AH50-16

Instruções oficiais de operação do fabricante para o soprador centrífugo ebm-papst D3G146-AH50-16 EC.

Instruções de operação D3G146-AH50-16

Documento ebm-papst 53279-5-9970, Revisão 81525. Contém os dados técnicos, de segurança e de conexão do fabricante, bem como as informações sobre montagem.

FICHA TÉCNICA OFICIAL ↗

Entre em contato para obter suporte.

Envie o modelo completo, a quantidade e sua dúvida técnica ou de compra.

As informações técnicas nesta página se limitam à documentação do fabricante do ebm-papst. Nenhuma fonte de produto de terceiros foi utilizada.

RELAÇÃO DO SISTEMA D3G

Como o D3G146-AH50-16 se encaixa na família de sopradores D3G 146

ebm-papst é o fabricante; D3G 146 é a família de sopradores centrífugos EC de entrada dupla; e D3G146-AH50-16 A configuração específica do produto está documentada com o motor M3G074-CF.

ebm-papst · MARCA
D3G 146FAMÍLIA DE VENTILADORES EC DE ENTRADA DUPLA
COMPONENTE DE MOVIMENTAÇÃO DE AR

Ventilador de entrada dupla

Um soprador centrífugo com pás curvadas para a frente, projetado como um dispositivo integrado para o transporte de ar.

SISTEMA DE ACIONAMENTO

Motor EC

O produto exato está documentado com o motor ebm-papst M3G074-CF.

INSTALAÇÃO

Dispositivo integrado

O fabricante especifica a montagem horizontal do eixo e a instalação em equipamentos adequados.

Relação de instalação: Antes de substituir o produto, confirme a placa de identificação, a fonte de alimentação e a posição de montagem do modelo D3G146-AH50-16.
APLICAÇÃO E INSTALAÇÃO

Contexto operacional documentado pelo fabricante

Transporte aéreoOperação integrada para transporte de ar de acordo com os dados técnicos.
Serviço contínuoModo de operação contínua S1 especificado pelo fabricante
CENTRO OPERACIONALD3G146-AH50-16Soprador centrífugo EC de entrada dupla
Eixo HorizontalPosição de montagem especificada pelo fabricante
Faixa ambienteOperação de −25 °C a +60 °C
