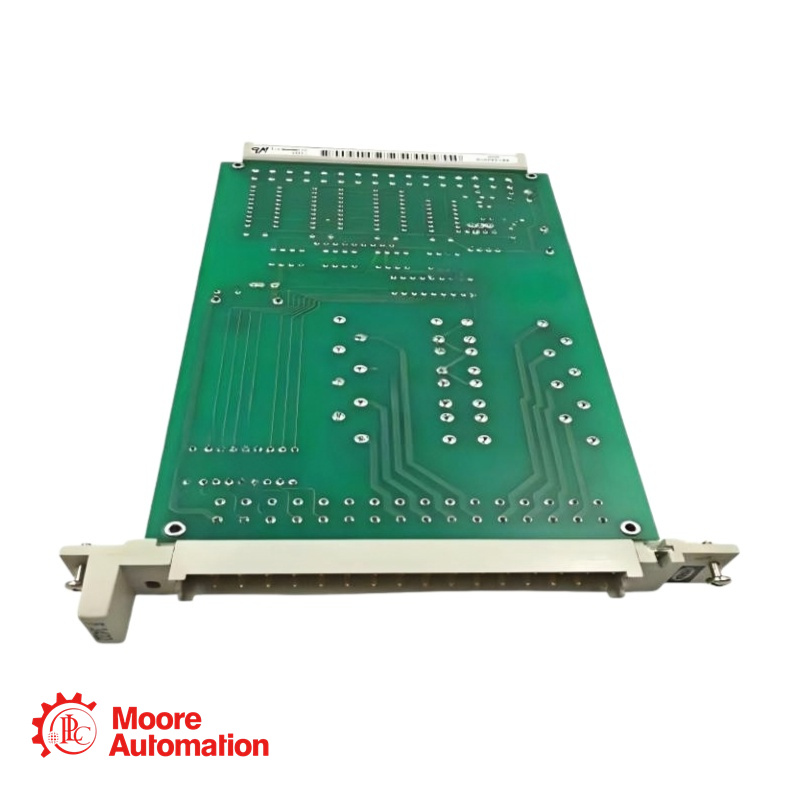

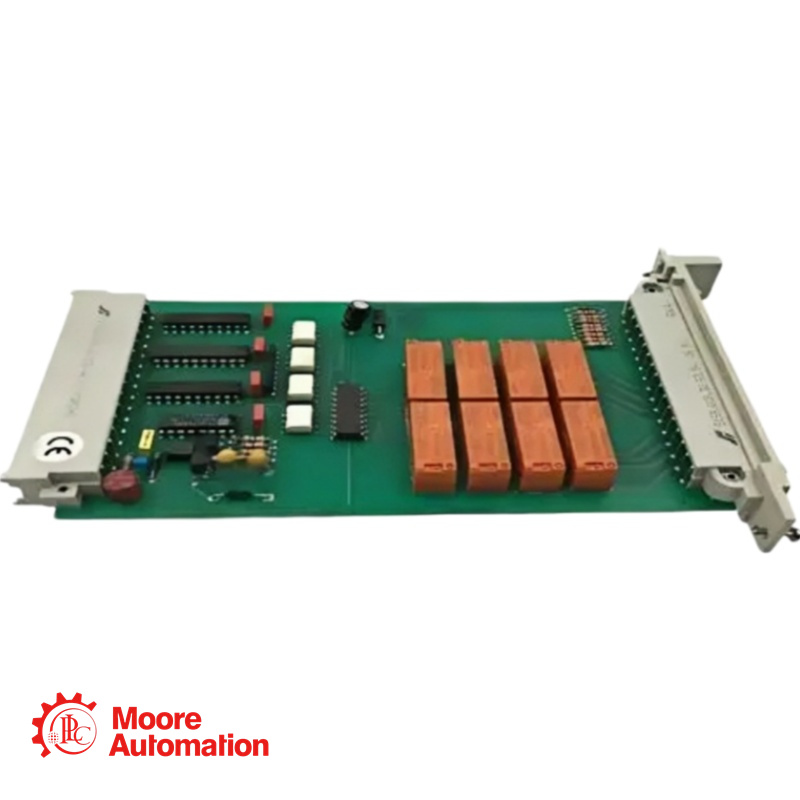

Módulo de relé HIMA F3422 de 8 vias

O HIMA F3422 é um módulo de saída digital de 8 canais de alta disponibilidade, relacionado à segurança, projetado como um conjunto de relés de segurança. Ele serve como uma interface isolada entre a lógica de segurança de um CLP de segurança HIMA e atuadores de campo externos (como válvulas, contatores ou alarmes).

Número de canais: 8 saídas de relé de segurança independentes (isoladas eletricamente)
Tensão nominal de comutação: 24 VCC. Tensão máxima de comutação: 60 VCC. Corrente máxima de comutação: 2 A por canal (dependendo da temperatura ambiente).
Carga mínima: 10 mA a 5 V. Tempo de resposta ≤ 20 ms.

Obtenha o melhor preço - Por favore entre em contato com Frida
Telefone/WhatsApp: +86 15359408275
E-mail: vendas5@mooreplc.com

HIMA F3422 Perguntas frequentes

Qual é a principal diferença entre F3422 e F3422 T4?

O modelo padrão F3422 é certificado para ambientes seguros padrão até +60 °C. A variante F3422 T4 foi projetada especificamente com componentes térmicos aprimorados ou revestimentos conformais para suportar temperaturas e ambientes industriais mais severos, que exigem uma classificação de temperatura T4 específica.
O módulo F3422 pode ser trocado a quente com o PLC em funcionamento?
Sim. Em uma configuração redundante (por exemplo, configurações de rack redundantes ou de canal duplo), o F3422 pode ser substituído durante a operação ativa (Hot Swap) sem interromper o processo, desde que as diretrizes de configuração do sistema no manual de segurança da HIMA sejam rigorosamente seguidas.
Como o F3422 realiza o teste de contato do relé?
O módulo utiliza um padrão de autoteste cíclico e automatizado, controlado pelo processador central. Ele injeta pulsos de teste ultracurtos para verificar se os contatos do relé podem abrir e fechar corretamente. Esses pulsos são tão rápidos (na faixa de μs) que dispositivos de campo externos (válvulas/relés) não reagem a eles.

Série de produtos: Sistema HIMA H41q e H51q

Tipo de sistema: Sistemas de desligamento de emergência (ESD) e de detecção de incêndio e gás (F&G) de alta integridade, flexíveis e escaláveis.
Arquitetura: Baseada em uma microarquitetura 1oo2D (1 de 2 com diagnóstico) para oferecer máxima tolerância a falhas e alta disponibilidade.
Legado e Confiabilidade: Embora as plantas mais novas utilizem as plataformas HIQuad X ou HIMax, a série H41q/H51q continua sendo globalmente reconhecida por sua ampla base instalada nas indústrias petroquímica, de petróleo e gás e de geração de energia.

Produto relacionados

F3221: Módulo de entrada de 16 dobras

F3236: Módulo de entrada de 16 vias, relacionado à segurança.

F3237: Módulo de entrada de 8 vias para interruptor de proximidade, relacionado à segurança.

F3322: Módulo de saída de 16 dobras

F3330: Módulo de saída de 8 vias, relacionado à segurança.

F3331: Módulo de saída de 8 vias, relacionado à segurança.

F3334: Módulo de saída quádrupla, relacionado à segurança

F3430: Módulo de relés de 4 vias, relacionado à segurança

F6214: Módulo de entrada analógica de 4 vias, relacionado à segurança.

F6215: Módulo de entrada analógica de 8 canais

F6220: Módulo de entrada de termopar de 8 vias, relacionado à segurança.
