GE DS200TCCAG1AJB Placa de E/S analógica comum

Gerente de vendas: Frida

Telefone/WhatsApp: +86 15359408275

Descrição DS200TCCAG1AJB

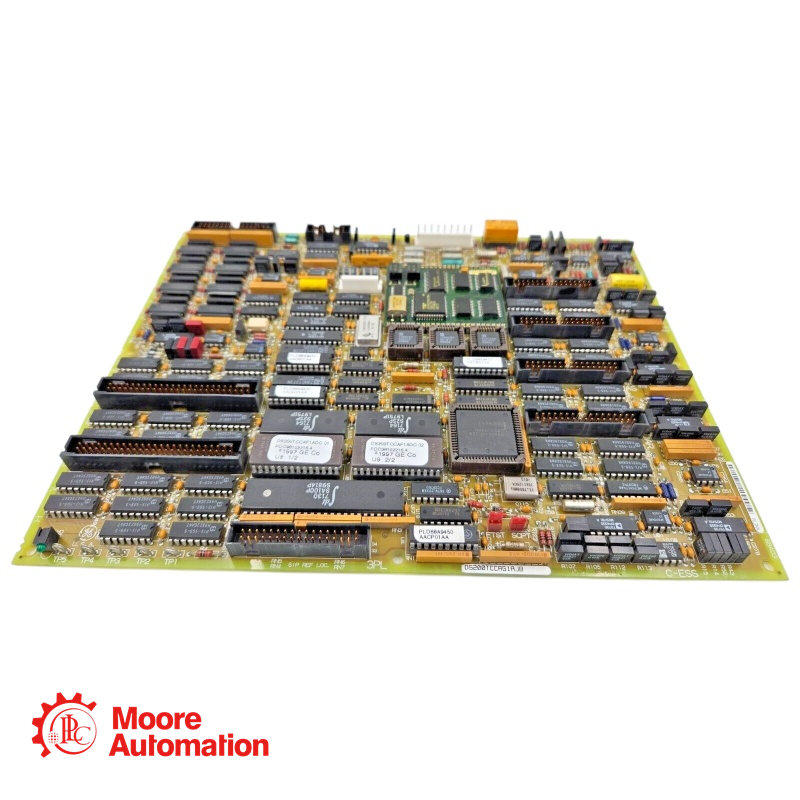

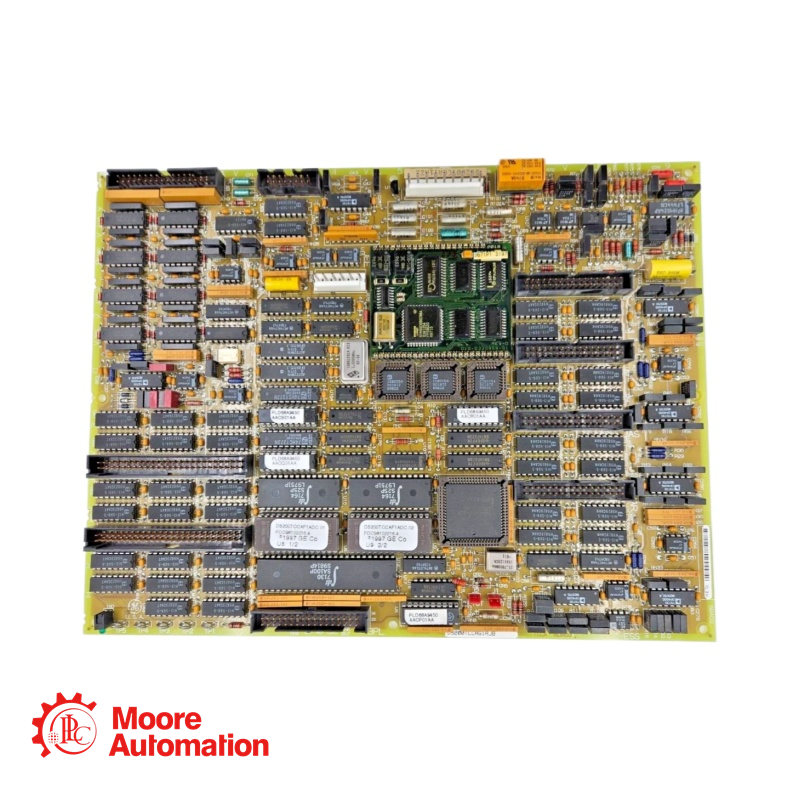

A DS200TCCAG1AJB é uma placa de E/S analógica comum fabricada e projetada pela General Electric como parte da Série Mark V, utilizada em sistemas de controle de turbinas a gás. A placa de E/S analógica comum (TCCA) é um componente integral do sistema de controle da turbina, localizada dentro do núcleo. Sua principal função é condicionar, dimensionar e interligar diversos sinais analógicos provenientes das placas de terminais — especificamente, CTBA, TBQA e TBCA — todas também montadas dentro do núcleo. Ao executar tarefas essenciais de condicionamento de sinal, a TCCA garante que os dados recebidos sejam precisos, estáveis e prontos para processamento digital posterior.

Os tipos de sinais processados pela placa TCCA incluem entradas e saídas analógicas de 4 a 20 mA, amplamente utilizadas em sistemas de controle industrial para transmitir variáveis de processo a longas distâncias com alta imunidade a ruídos. Além disso, a placa suporta entradas RTD (Detector de Temperatura por Resistência), permitindo o monitoramento preciso e confiável da temperatura, essencial para a operação e segurança de turbinas.

O TCCA também processa entradas de termopares, comumente usados para medições de alta temperatura em aplicações de turbinas. Além disso, ele lida com entradas de tensão e corrente no eixo, essenciais para o monitoramento das condições elétricas no eixo da turbina — ajudando a detectar problemas como falhas de isolamento ou problemas de aterramento que podem afetar a eficiência operacional e a vida útil do equipamento.

Após todos os sinais serem devidamente dimensionados e condicionados, a placa TCCA os transmite para a placa STCA através do conector 3PL, um cabo plano que garante um roteamento de sinal rápido e organizado. Essa conexão permite a integração perfeita de dados analógicos na lógica de controle da turbina, contribuindo para o monitoramento, diagnóstico e operações de controle eficazes.

CONFIGURAÇÃO TCCA:

Hardware: Existem três jumpers de hardware - J1, JP2 e JP3 na placa TCCA. J1 é usado para habilitar/desabilitar a porta serial RS232. JP2 é usado para desabilitar o oscilador para o teste da placa. JP3 é usado para testes de fábrica. Consulte o Apêndice A para obter informações sobre as configurações dos jumpers de hardware desta placa.

Software: As constantes de configuração de E/S para os termopares, RTDs, entradas e saídas de mA, bem como as configurações de tensão e corrente do eixo, são inseridas no Editor de Configuração de E/S localizado na IHM, conforme descrito abaixo.

Parâmetro DS200TCCAG1AJB

Fabricante: General Electric
Série: Mark V
Tipo de produto: Placa de terminais
Canais de entrada: 8 entradas analógicas
Resolução de entrada: 12 bits / 16 bits
Tipo de saída: Tensão (0-10V, ±10V)
Resolução de saída: 12 bits / 16 bits
Tipo de entrada: Tensão (0-10V, ±10V)
Protocolo de comunicação: RS-485
Fonte de alimentação: 24 V CC ±10%, < 5W
Isolamento: 1500V
Opções de montagem: Trilho DIN
Temperatura de operação: -20°C a 70°C

Perguntas frequentes

Q:Onde a placa TCCA está instalada no sistema de controle?

A: A placa TCCA está localizada dentro do núcleo do painel de controle da turbina. Ela funciona em conjunto com placas de terminais como CTBA, TBQA e TBCA, todas também localizadas no núcleo. Seu posicionamento estratégico dentro desse núcleo permite que ela processe com eficiência diversos sinais analógicos e sirva como um hub central para comunicações de entrada e saída analógicas.

P: Que tipos de sinais analógicos a placa TCCA suporta?

A: A placa TCCA é capaz de lidar com vários tipos de sinais analógicos. Estes incluem 4–Entradas e saídas de 20 mA, comumente utilizadas para transmissão de dados de sensores em ambientes industriais devido à sua resistência a ruídos elétricos.

P: Como a TCCA lida com o 4?–Sinais de 20 mA?

A: O conselho da TCCA lê 4–Os sinais de entrada de 20 mA passam pelo conector JBB da placa de terminais CTBA. A corrente de entrada passa por um resistor de carga na placa, criando uma queda de tensão, que é então medida e processada. Essa tensão é transmitida através do conector 3PL para o módulo de E/S.
