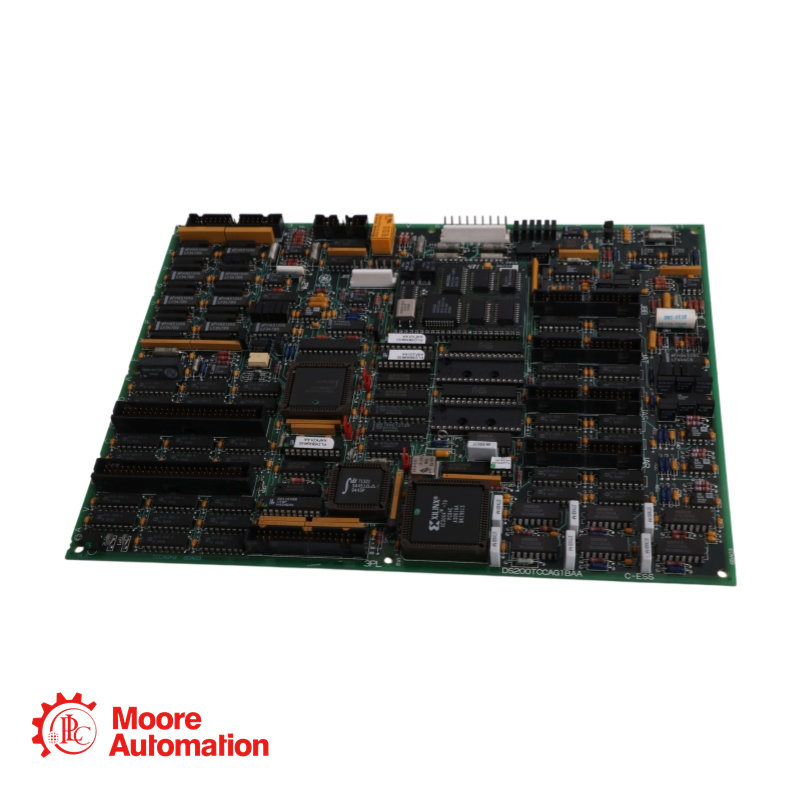

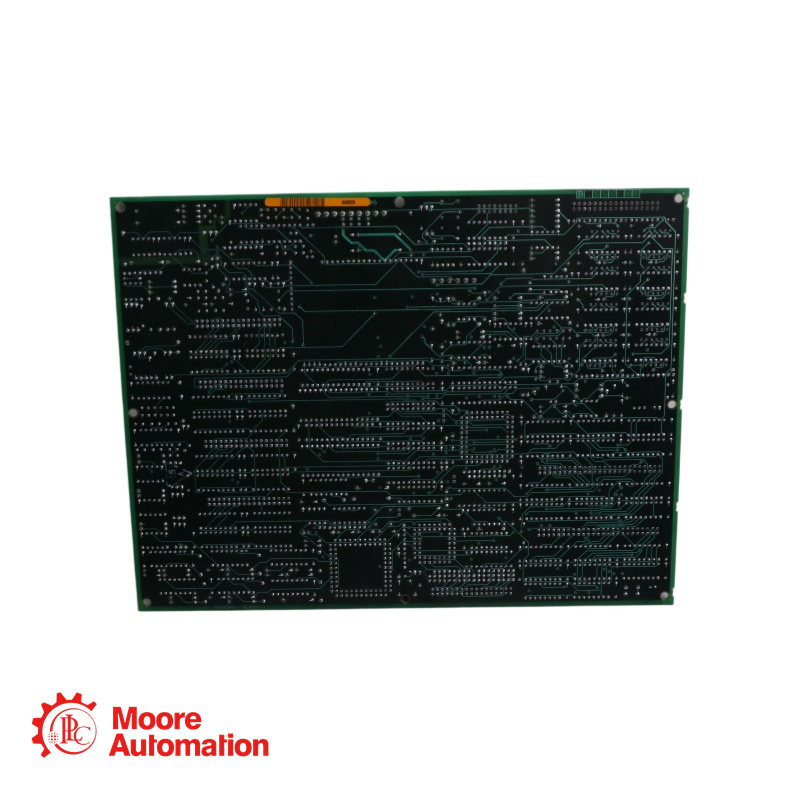

Placa de E/S analógica GE DS215TCCAG1BZZ01A DS200TCCAG1BAA

DS215TCCAG1BZZ01A DS200TCCAG1BAA A placa de E/S analógica comum TC2000, fabricada e projetada pela General Electric como parte da Série Mark V usada nos sistemas de controle de turbinas a gás GE Speedtronic, é uma placa de E/S analógica comum (TCCA) localizada no núcleo. Ela dimensiona e condiciona os sinais analógicos provenientes das placas de terminais CTBA, TBQA e TBCA, também montadas no núcleo. Esses sinais incluem entradas e saídas de 4–20 mA, entradas de RTD, entradas de termopar, entradas de tensão do eixo e entradas de corrente do eixo. Os sinais são gravados na placa STCA através do conector 3PL.

Esse DS215TCCAG1BZZ01A DS200TCCAG1BAA A placa de circuito impresso DS200TCCAG1BAA foi fabricada pela General Electric especificamente para uso em seu Sistema de Controle de Turbinas da Série Mark V. A Série Mark V, à qual esta placa DS200TCCAG1BAA pertence, possui aplicações específicas em sistemas de gerenciamento e controle de conjuntos de acionamento automatizados de turbinas eólicas, a gás e a vapor, populares e compatíveis.

Esse DS215TCCAG1BZZ01A DS200TCCAG1BAA A série Mark V da PCB ainda é considerada uma linha de produtos de prestígio, sendo uma das últimas séries Mark da General Electric a utilizar a tecnologia patenteada do sistema de controle Speedtronic, introduzida pela primeira vez juntamente com o lançamento da série Mark I no final da década de 1960.

Esse DS215TCCAG1BZZ01A DS200TCCAG1BAA A placa de circuito impresso (PCB) não é o produto originalmente projetado ou desenvolvido pela General Electric para sua função específica; essa função seria da placa analógica de E/S TC2000, modelo DS200TCCAG1, que não possui as três revisões significativas do dispositivo DS200TCCAG1BAA.

Como a placa TCCA gerencia o condicionamento de sinal de várias placas de terminais dentro do núcleo?

A placa TCCA coleta sinais analógicos das placas de terminais CTBA, TBQA e TBCA. Em seguida, condiciona esses sinais — sejam eles loops de corrente, RTDs ou termopares — e os padroniza para comunicação com o I/O Engine através do conector 3PL.

Qual é o papel do conector 3PL na comunicação do sistema para a placa TCCA?

O conector 3PL atua como a principal ponte de dados, transmitindo todas as entradas analógicas condicionadas da placa TCCA para o mecanismo de E/S, permitindo monitoramento e controle em tempo real.

Por que o jumper JP2 é importante durante os procedimentos de teste da placa?

O JP2 desativa o oscilador integrado, tornando-se uma configuração de hardware essencial ao realizar diagnósticos específicos em nível de placa ou testes de fábrica.

Como a placa TCCA diferencia e lida com os vários tipos de RTD durante a operação?

O tipo de RTD é selecionado através das constantes de configuração de E/S. A placa utiliza corrente de excitação fixa e mede as variações de tensão devido às variações de resistência, ajustando os valores de acordo.
