Módulo de processador GE IC695CPK330-ACAS RX3i

Informações de contato

IC695CPK330-ACAS Especificações

IC695CPK330-ACAS Descrição

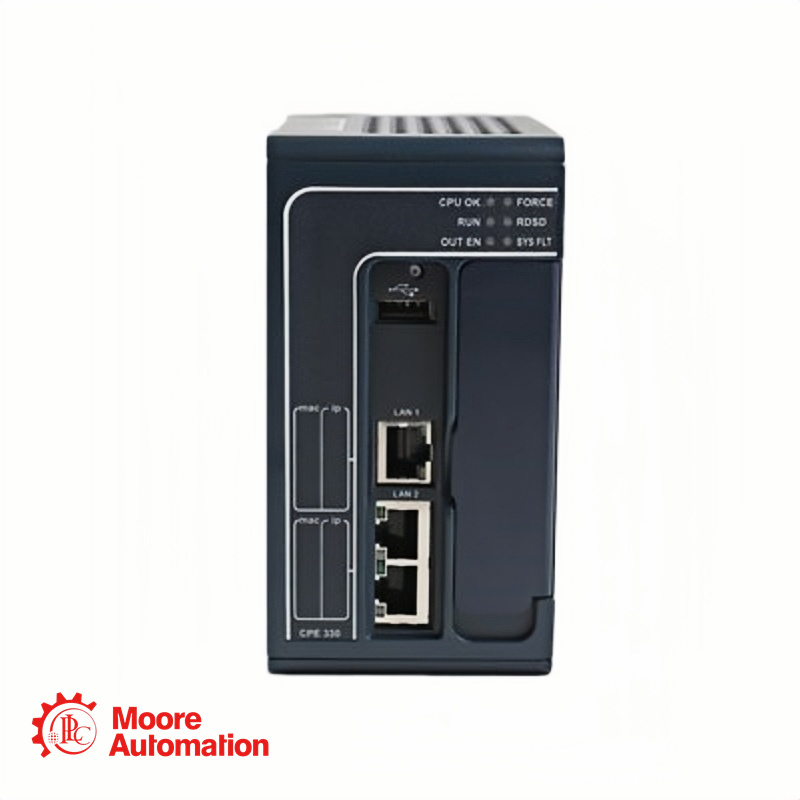

O IC695CPK330-ACAS é um processador PAC que faz parte da família de controladores programáveis ​​(PAC) PACSystem RX3i. Este controlador é fabricado pela GE Fanuc e possui um design moderno, altamente escalável e de alto desempenho, sendo capaz de comunicação de E/S de alta velocidade e passagem de HART (Highway Addressable Remote Transducer).

Este processador possui 64 MB de memória RAM e 64 MB de memória não volátil, um microprocessador com clock de 1 GHz e capacidade de alimentação por bateria. Ele também está equipado com três (3) portas Ethernet, sendo uma (1) porta Ethernet com suporte a taxas de transmissão de 10/100/1000 Mbps e duas (2) portas Ethernet funcionando como um switch integrado, também com suporte a taxas de transmissão de 10/100/1000 Mbps. As topologias Ethernet suportadas são linear, em anel e em estrela. Este processador possui capacidade de alimentação por bateria, permitindo a gravação de dados na memória não volátil do processador durante falhas de energia. Isso evita o apagamento indesejado do programa do usuário e fornece tempo adicional de operação para o processador realizar a transferência de dados. Além disso, este processador suporta diversos protocolos de comunicação, como SRTP Client/Server, Modbus TCP/IP, OPC-UA Server, EGD e PROFINET.

Além disso, este processador está equipado com uma interface USB 2.0 que permite o download de programas do usuário a partir de um dispositivo de armazenamento removível ou smartphone. Este processador foi projetado para ser duas vezes mais rápido que o IC695CPK330-ACAS e suporta configuração redundante ou de espera ativa (Hot-standby). Este processador é programado e configurado utilizando o software GE Proficy Machine Edition ou o software de programação Logic Developer.

A CPU IC695CPK330-ACAS suporta uma porta Ethernet de 10/100/1000 Mbaud com interface física RJ-45. Um switch de 2 portas 10/100/1000 também está integrado ao módulo da CPU. O número máximo de racks locais suportados pela CPU IC695CPK330-ACAS é 8. As opções de comunicação incluem os protocolos DNP3 outstation, HART SNP, SRTP, IEC104, cliente IEC61850 e OPC-UA EGD. Protocolos de E/S, incluindo Modbus TRU, Profibus, Modbus TCP, DeviceNet, Genius, EGD e Memória Reflexiva, também são suportados. O software de programação, incluindo o Machine Edition Developer 8.6 SIM8 ou posterior, pode ser usado para programação e configuração do módulo. A CPU IC695CPK330-ACAS suporta diversas linguagens de programação, incluindo ladder, texto estruturado e diagramas de blocos de função. O processador IC695CPK330-ACAS requer 3,3 amperes a 5 volts CC. O processador IC695CPK330-ACAS ocupa 2 slots no backplane do sistema.

IC695CPK330-ACAS Nomes alternativos

IC695CPK330-ACAS Perguntas frequentes

O que é o IC695CPK330-ACAS?

O IC695CPK330-ACAS é um processador PAC de alto desempenho da família de produtos GE Fanuc PACSystem RX3i. Ele foi projetado para aplicações que exigem comunicação de E/S de alta velocidade e apresenta recursos avançados, como passagem HART.

Qual a velocidade desse processador em comparação com os modelos anteriores?

O IC695CPK330-ACAS foi projetado para ser duas vezes mais rápido que o modelo anterior IC695CPK330.

Este processador suporta configurações redundantes ou de espera ativa (Hot-Standby)?

Sim, o IC695CPK330-ACAS foi projetado especificamente para suportar configurações redundantes ou de espera ativa (Hot-Standby) para aplicações que exigem alta disponibilidade e tolerância a falhas.

Quais são as capacidades Ethernet deste processador?

O processador possui três (3) portas Ethernet no total:
Uma (1) porta Ethernet dedicada com suporte para taxa de transmissão de 10/100/1000 Mbps.
Duas (2) portas Ethernet funcionando como um switch integrado, também suportando 10/100/1000 Mbps.
As topologias Ethernet suportadas incluem topologias lineares, em anel e em estrela.

Como faço para baixar um programa de usuário para o processador?

O processador está equipado com uma interface USB 2.0 que permite o download do programa do usuário a partir de um dispositivo de armazenamento removível (como um pen drive) ou mesmo de um smartphone.
