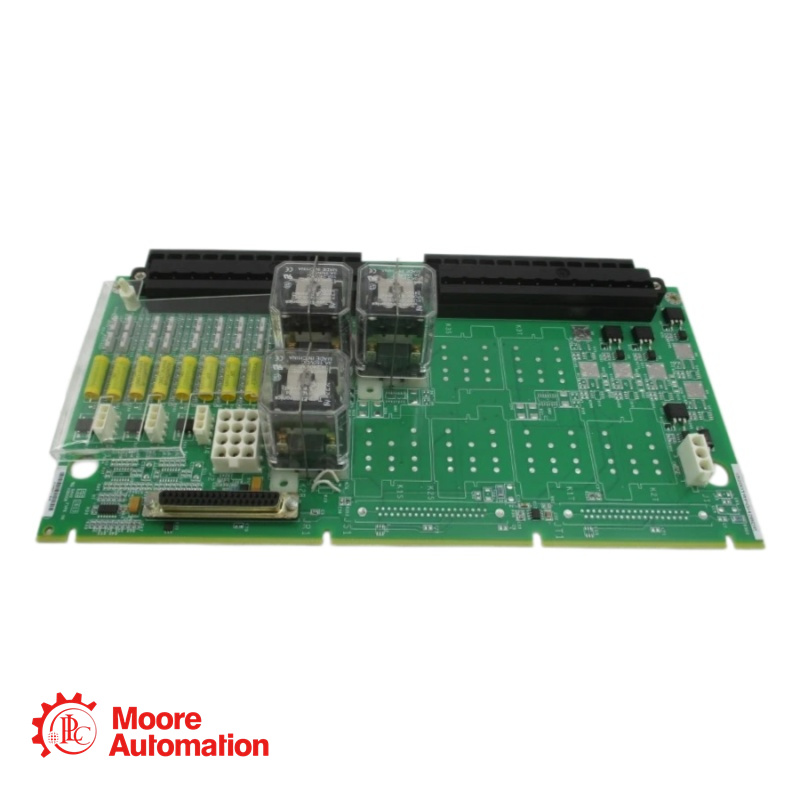

Placa de Terminal de Desligamento Primário da Turbina a Gás GE IS200TRPGH2B

Entre em contato: Frida (★★★★★ Gerente de Vendas)

Especificações e configurações principais

Série: Mark Vle
Solenoides de disparo: 3
Tensão/Corrente nominal do solenóide: 125 V CC
Detectores de chama: 8
Número de canais de relé de saída: 12
Corrente máxima de carga: 24 Vcc
Dimensões: 17,8 cm de largura x 33,02 cm de altura
Temperatura: -30 a 65°C

A IS200TRPGH2B é uma placa de terminais de disparo primário para turbinas a gás, fabricada e projetada pela General Electric como parte da série Mark VLE, ​​utilizada em sistemas de controle distribuído de turbinas da GE.
sistemas. O TRPG no sistema Mark Vle é gerenciado pelo controlador primário de proteção da turbina (VTUR ou PTUR) e inclui nove relés magnéticos organizados em três
Circuitos de votação que interagem com três solenóides de disparo (ETDs). Colabora com o TREG para estabelecer conexões primárias e de emergência com os ETDs. Controlado por módulos PTUR.
Na placa TTURH1C, o TRPG suporta configurações Simplex e TMR. A placa TTURH1C possui conectores tipo D que se conectam ao TRPG e acomodam circuitos integrados (I/C).
Além disso, o TRPG integra entradas de oito detectores de chama, essenciais para a operação de turbinas a gás, e incorpora dois tipos distintos de placas dentro do sistema.
As versões H1A e H1B para aplicações TMR possuem três relés de votação por solenóide de disparo.
As versões H2A e H2B para aplicações simplex possuem um relé por solenóide de disparo.

Principais características

A versão "H2B" é a versão Simplex (padrão) da placa TRPG, projetada para aplicações não redundantes.
Ele abriga três relés magnéticos que se conectam diretamente às válvulas solenoides de desligamento para gerenciar os procedimentos de parada da turbina.
Ele funciona em conjunto com a placa TREG (Trip Relay Emergency Group) para formar uma interface completa de emergência e primária para ETDs.
125 V CC a 1 A ou 24 V CC a 3 A para alimentação do contato de saída.
A placa normalmente opera com uma fonte de alimentação padrão de 28 V CC.
Em aplicações de turbinas a gás, esta placa permite a entrada de dados de oito detectores de chama Geiger-Mueller para monitorar a combustão.
