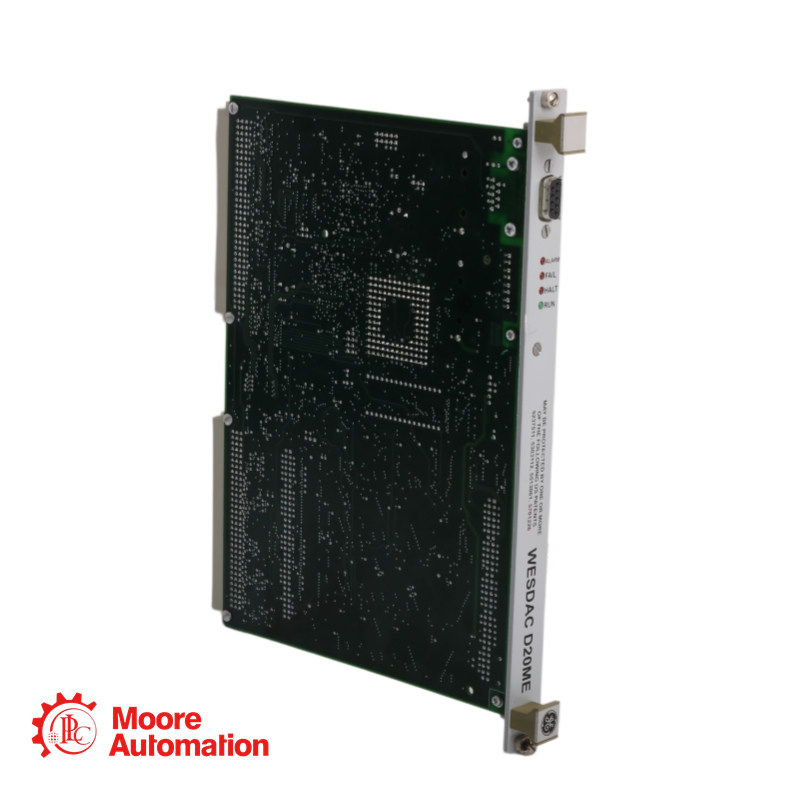

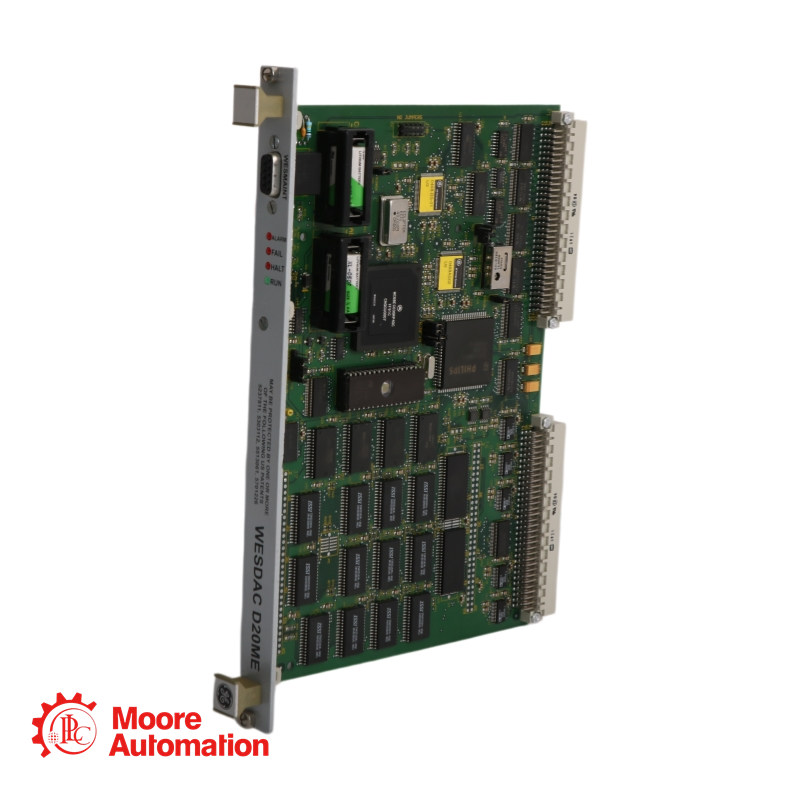

Placa de CPU GE WESDAC D20 ME

D20 ME

Visão geral

Especificações

O D20ME é o processador principal de sexta geração para a plataforma D20. Este módulo de processador principal de 32 bits gerencia a coleta e o envio de dados para os computadores host, executa algoritmos de automação local e mantém os dados de E/S e de dispositivos no banco de dados do sistema.

Processador e memória
Arquitetura da CPU: microprocessador de 32 bits
Memória Flash para Aplicações: 2 MB
SRAM: 1,5 MB
NVRAM: 512 KB
BootROM: 1 MB
Relógio: TCXO (Oscilador de Cristal com Compensação de Temperatura) com resolução de 1,0 ms e precisão de ±2 ppm.
Portas de comunicação
Portas seriais: 7 x RS-232/485
Porta de manutenção: 1 x RS-232 (dedicada)

D20 ME

Pergunta

Responder

Quantos dispositivos posso conectar diretamente ao D20ME?

A placa em si possui 7 portas seriais (RS-232/485) para conexões diretas com IEDs. Além disso, possui 2 portas D.20 Link dedicadas que se conectam a racks de módulos de E/S distribuídos, os quais podem interagir com centenas de pontos de campo (TIs, TOs, etc.).

O D20ME II suporta comunicação Ethernet?

O modelo básico D20 ME não possui porta Ethernet integrada, mas está preparado para Ethernet sem fio via PPP. Para conectividade Ethernet 10/100 nativa, o chassi principal do D20 pode ser atualizado com a placa opcional D20EME Ethernet/Memória.

O que acontece em caso de falha de energia? Os dados são salvos?

O D20 ME está equipado com 512 KB de NVRAM (RAM não volátil). Essa memória retém dados críticos (como configurações e valores acumulados) mesmo em caso de perda de energia.

O D20 ME é adequado para ambientes agressivos?

Sim. Ele foi projetado especificamente para subestações elétricas.
