H7506 Terminal Rodoviário de Hima

Entre em contato abaixo para obter o melhor preço.
Contato-- Frida
E-mail--vendas5@mooreplc.com
Celular (WhatsApp) -- +86 15359408275

Descrição de H7506

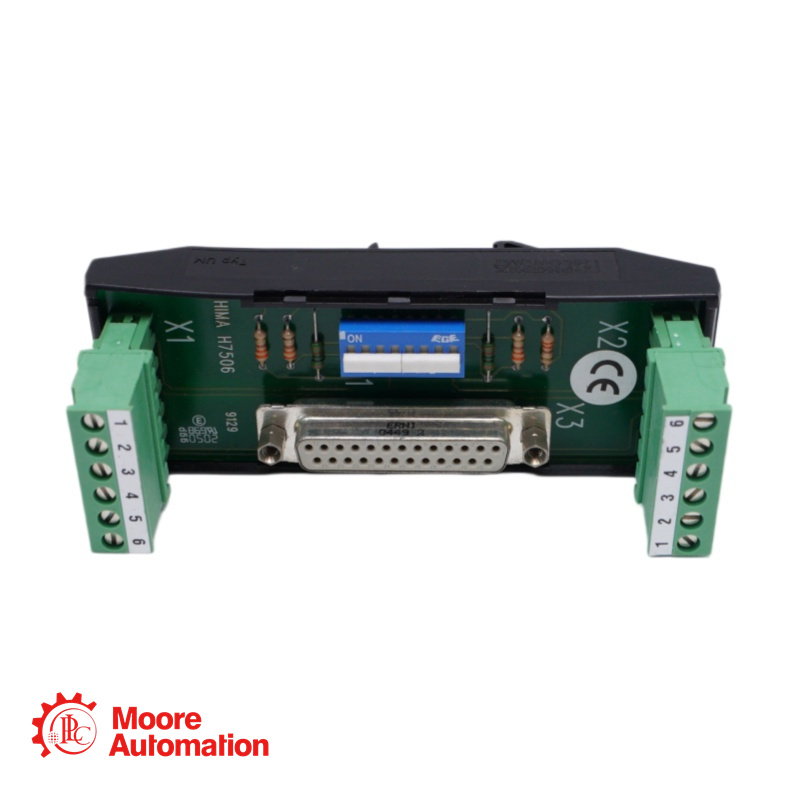

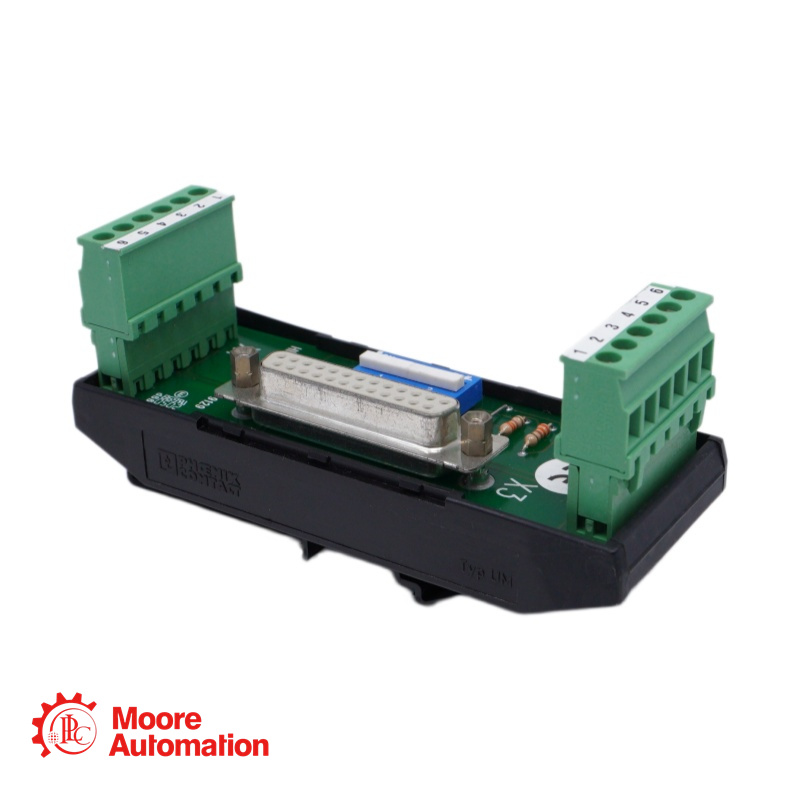

O HIMA H7506 é um terminal de barramento projetado para a instalação de uma rede de comunicação HIBUS-2 (RS 485). Possui um conector Mini-D de 25 pinos para conexão de dispositivos individuais.‑sistemas PES redundantes ou de canal (H41q/H51q) usando os cabos de dados BV 7040 e BV 7046. Os dois‑As conexões do barramento de fios são feitas através de dois fios de 6‑Grampos de plugue de polo. Dois interruptores no terminal permitem que os resistores de terminação do barramento sejam habilitados em cada extremidade dos dois.‑barramento de fios.

Parâmetro

Tipo:Terminal rodoviário para HIBUS‑2 (RS 485)

Tipo de conector:1x 25‑alfinete Mini‑Soquete D

Cabos compatíveis:BV 7040, BV 7046

Conexões de fiação:2x 6‑braçadeiras de plugue de poste

Seção transversal do fio:Até 2,5 mm²

Perguntas frequentes

Para que serve o H7506?

A: É utilizado como terminal de barramento para conectar sistemas HIMA PES (H41q/H51q) a um HIBUS.‑2 (RS 485) rede, por exemplo com uma estação de programação (PADT) usando uma placa PC 485 ISA.

Tanto o X2 quanto o Mini podem funcionar juntos.‑A tomada D pode ser usada simultaneamente quando o H7506 estiver no final do barramento?

A: Não. Se o H7506 for colocado no final dos dois‑No barramento de fios, o bloco de terminais X2 não pode ser conectado.

Como os resistores de terminação do barramento são ativados?

A: Dois interruptores no H7506 permitem ligar ou desligar os resistores de terminação em cada extremidade dos dois circuitos.‑Conecte o barramento conforme necessário.

Qual o perfil de trilho necessário para a montagem?

A: O H7506 é montado na parte superior.‑Perfil de trilho em forma de chapéu conforme DIN 46277.

Qual a bitola do fio que pode ser usada com o 6?‑Braçadeiras para postes?

A: As braçadeiras aceitam fios de até 2,5 mm².
