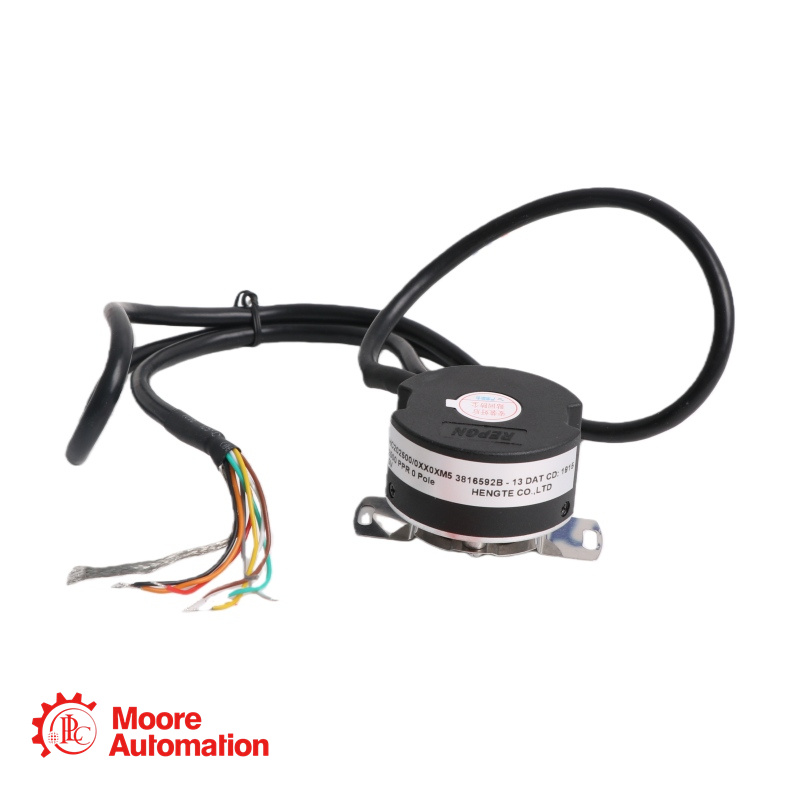

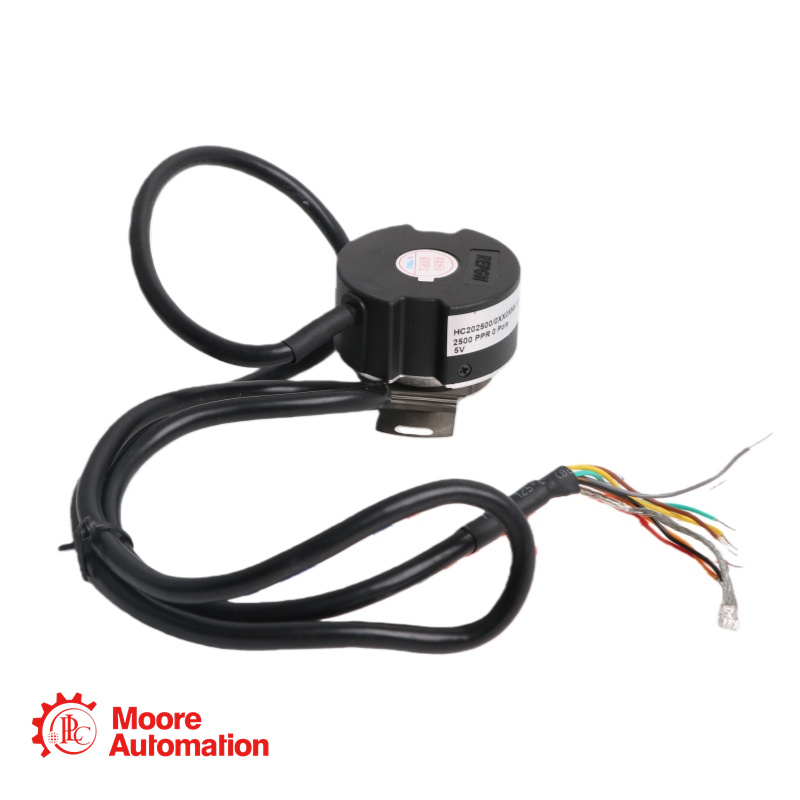

ENCODER HENGSTLER HC202500/0XX0AJ2 ENCODERS INCREMENTAIS

Descrição detalhada

O CODIFICADOR HENGSTLER HC202500/0XX0AJ2 O HC202500 faz parte da série HC20, uma família de encoders rotativos ópticos de eixo oco, compactos e de alto desempenho. Este modelo específico foi projetado como uma solução versátil de feedback para motores de passo, servo motores e motores CC sem escova (BLDC).

Parâmetros do produto

Marca/Modelo: Encoder incremental HENGSTLER HC202500/0XX0AJ2
Tipo: Encoder rotativo óptico incremental com comutação opcional.
Tecnologia: Óptica com ASIC de matriz de fase.
Resolução incremental: 2500 PPR (pulsos por revolução).
Canais de saída: Quadratura de dois canais (A, B) com índice opcional (Z). Saídas complementares disponíveis dependendo da opção elétrica.
Frequência máxima de saída: 500 kHz (para resoluções >1024 PPR).
Tensão de alimentação: Normalmente 5V CC ±10% (SELV).
Consumo atual (sem carga):
Apenas incremental: 150 mA máx.
Incremental + Comutação: 175 mA máx.
Precisão:
Incremental: 40 segundos de arco no máximo, de borda a borda.
Comutação: ±6 minutos de arco no máximo.
Tolerância de excentricidade do eixo: ±0,2 mm máx.
Movimento axial do eixo: ±0,8 mm máx.
Velocidade mecânica máxima: 12.000 rpm (limitada pela frequência máxima de saída).
Temperatura de operação: -40°C a +120°C.
Temperatura de armazenamento: -40°C a +120°C.
Resistência a impactos: 100 G por 6 ms.
Resistência à vibração: 2,5 G, de 5 a 2000 Hz.
Umidade: Até 98% sem condensação.

Mais informações

Recurso principal
• Feedback econômico do servomotor com novo ASIC de matriz de fase
• A alta temperatura de operação de 120 °C não limita o desempenho do motor.
• Até 2500 PPR de leitura direta com canais de comutação

Áreas de aplicação

CODIFICADOR HENGSTLER HC202500/0XX0AJ2 Os codificadores incrementais são usados ​​em áreas como: Servoacionamentos e acionamentos de motores BLDC, Sistemas de motores de passo, Robôs, veículos guiados automaticamente (AGVs), unidades de pegar e colocar, Máquinas de Embalagem e Impressão, Semicondutores, Equipamentos de Fabricação, Médico e Laboratorial

Perguntas frequentes

P: Quais são as contagens de polos de comutação disponíveis para o HC202500/0XX0AJ2?
A: O HC202500/0XX0AJ2 Suporta configurações de motor de 4, 6, 8 ou 10 polos.
P: Como faço para alinhar os sinais de comutação com os polos magnéticos do meu motor usando o HC202500/0XX0AJ2?
A:O HC202500/0XX0AJ2 Possui um sistema de montagem com presilha de mola que permite ajuste rotacional de ±20°.
P: Pode o HC202500/0XX0AJ2 Pode ser usado com controladores de 5V e de tensões mais altas?
A: O modelo padrão HC202500 opera com 5V ±10%.
