>>>HESG447024R1 HEB67077-31B 70BT01C

Especificações técnicas principais

Parâmetro	Especificação
Fabricante	ABB
Número do modelo	70BT01C
Código do pedido / Número da peça	HESG447024R1
Número da peça adicional	HEB67077-31B, HE664174-318/21, HE664174-318/23
Tipo de produto	Módulo transmissor de barramento / placa de controle
Compatibilidade do sistema	Sistemas de Controle Distribuído (DCS) Procontrol P13 / P14
Função principal	Transmissão de dados através do barramento de comunicação do DCS; integração de sistemas de proteção com o sistema de controle principal.
Protocolo de comunicação	Barramento ABB Procontrol (proprietário) / P-Bus
Taxa de dados	Até 500 kbps
Fonte de energia	24V CC
Consumo de energia	< 10W (aproximadamente 3–5W típico)
Sinais de entrada	Até 32 sinais binários ou analógicos (por variante)
Sinais de saída	32 sinais Procontrol P-bus
Faixa de tensão de alimentação	10,5–45 V CC (sem carga); versões intrinsecamente seguras ≤30 V CC
Tolerância à ondulação	Conforme a especificação HART FSK "Camada Física" rev. 8.1
Temperatura de operação	-20°C a +60°C
Temperatura de armazenamento	-40°C a +85°C (típico)
Umidade Relativa	0–95% UR sem condensação

>>>HESG447024R1 HEB67077-31B 70BT01C

Descrição detalhada

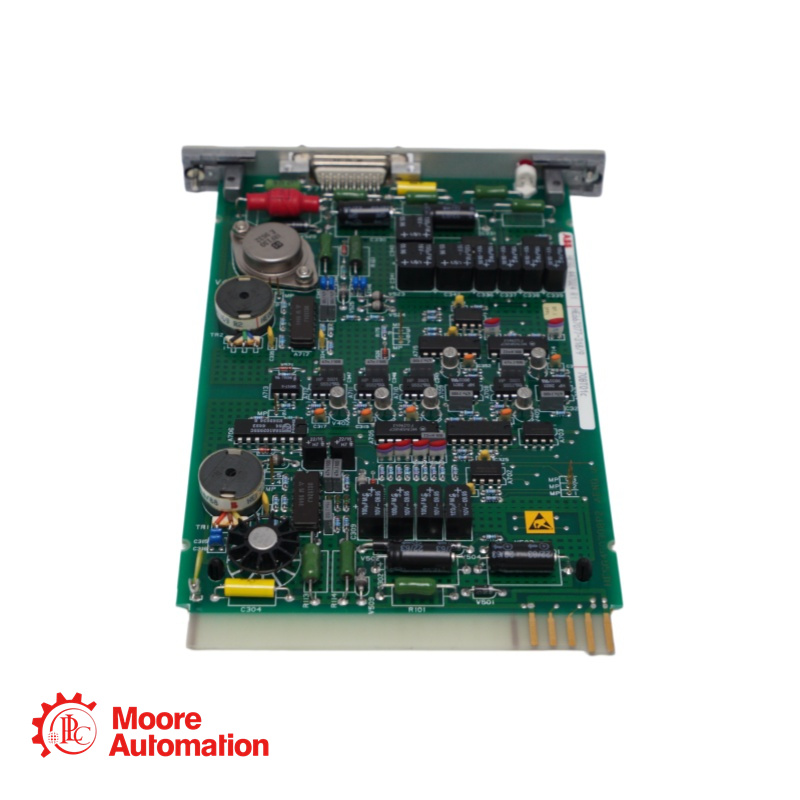

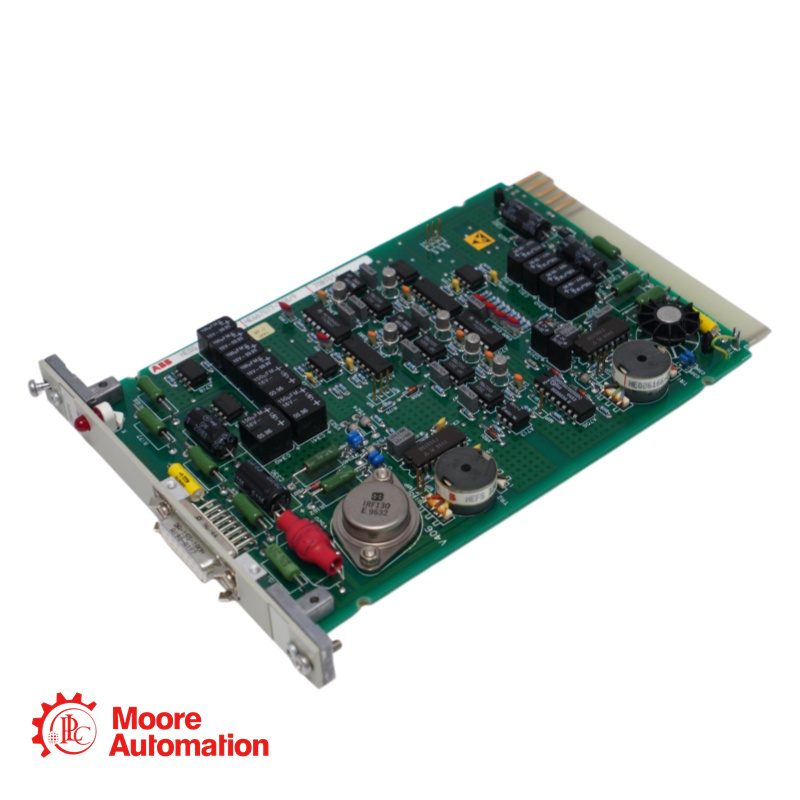

O ABB 70BT01C HESG447024R1 é um módulo transmissor de barramento projetado para os sistemas de controle distribuído Procontrol P13 e P14. Servindo como uma interface de comunicação vital, este módulo permite a transmissão contínua de dados através do barramento de comunicação do DCS e facilita a integração entre os sistemas de proteção e a arquitetura de controle principal..

>>>HESG447024R1 HEB67077-31B 70BT01C

Benefícios operacionais

▲Integração de Sistema Duplo: Projetado especificamente para integrar os sistemas de proteção Procontrol-PS com o sistema de controle principal Procontrol. O módulo converte os sinais do sistema de proteção para compatibilidade com o barramento P, ao mesmo tempo que fornece isolamento galvânico para segurança.
▲Comunicação robusta: Suporta transmissão de dados a velocidades de até 500 kbps no barramento ABB Procontrol, garantindo a troca confiável de dados entre controladores, módulos de E/S e outros componentes do sistema.
▲Ampla faixa de operação: Com uma tolerância de tensão de alimentação de 10,5 a 45 V CC e uma faixa de temperatura de operação de -20 °C a +60 °C, o módulo funciona de forma confiável em ambientes industriais exigentes, incluindo usinas de energia, instalações de petróleo e gás e plantas de processamento químico.
▲Diagnóstico abrangente: Os recursos integrados de detecção de falhas e geração de relatórios de erros permitem o monitoramento contínuo do status da comunicação do barramento, facilitando a rápida resolução de problemas e minimizando o tempo de inatividade.
▲Proteção contra riscos elétricos: A proteção contra inversão de polaridade protege o módulo durante a instalação e a manutenção. As versões intrinsecamente seguras limitam a tensão de alimentação a 30 V CC para aplicações em áreas classificadas como perigosas.

>>>HESG447024R1 HEB67077-31B 70BT01C

Seção de Perguntas Frequentes

Para que serve o ABB 70BT01C HESG447024R1?

O 70BT01C é um módulo transmissor de barramento usado nos sistemas de controle distribuído ABB Procontrol P13 e P14. Ele facilita a comunicação entre diferentes componentes do DCS, transmitindo dados através do barramento de comunicação do sistema. Também foi projetado para integrar os sistemas de proteção Procontrol-PS com a arquitetura de controle principal do Procontrol.

Quais sistemas são compatíveis com este módulo?

O módulo foi projetado principalmente para os sistemas DCS ABB Procontrol P13 e P14. Ele suporta a comunicação com controladores Procontrol, módulos de E/S e sistemas de proteção, tornando-o adequado para aplicações em geração de energia, petróleo e gás e processamento químico.

Quais são os diferentes códigos de peça associados a este produto?

Este módulo é identificado por vários números de peça, incluindo:
HESG447024R1 (código de pedido principal)
70BT01C (designação do modelo)
HEB67077-31B (número alternativo/de referência)
HE664174-318/21 ou /23 (variantes adicionais)

Qual é a necessidade de alimentação elétrica para este módulo?

O módulo opera com uma tensão nominal de 24 V CC. Ele aceita tensões entre 10,5 V e 45 V CC sem carga e inclui proteção contra inversão de polaridade. Para as versões intrinsecamente seguras, a tensão de alimentação não deve exceder 30 V CC.

Quais são as funcionalidades de diagnóstico que o módulo oferece?

O módulo inclui supervisão da fonte de alimentação, que reporta quando a tensão de alimentação está muito baixa, detecção de falhas de canal e monitoramento do status da comunicação no barramento. Os erros são reportados como erros de canal para canais ativos.
