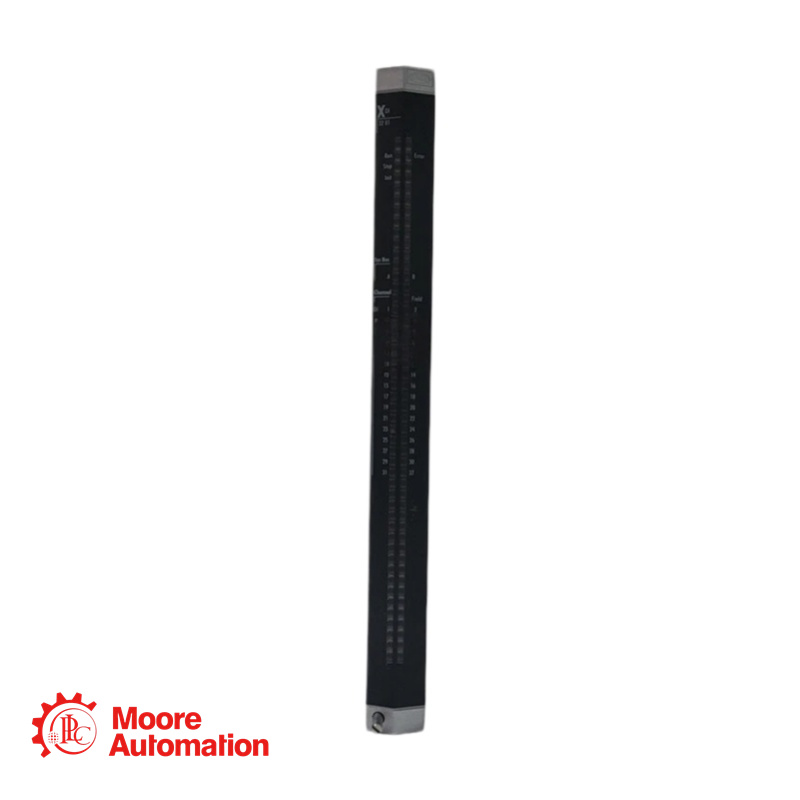

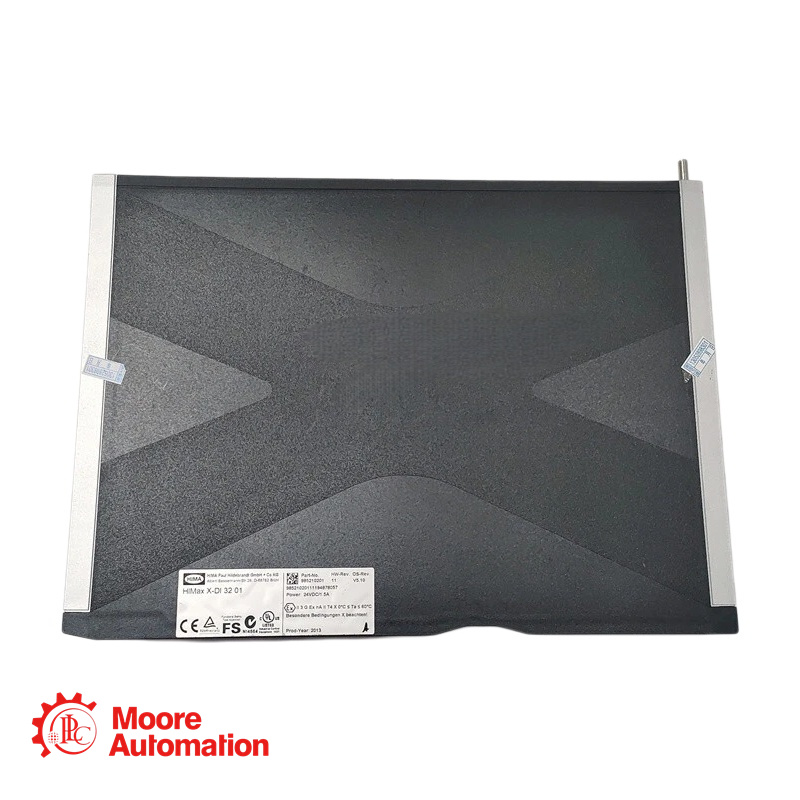

Módulo de Entradas Digitais HIMA HIMAX X-DI3201

Entre em contato aqui!

Vendas Gerente Frida ★★★★★

Descrição

• O módulo HIMAX X-DI 32 01 é utilizado em aplicações de entrada digital relacionadas à segurança, que exigem alta densidade de canais (32 entradas por módulo) e segurança funcional certificada.

Especificação

●Tensão de operação: 24 VCC
●Dados operacionais: 3,3 VCC / 0,05 A 24 VCC / 0,2 A
●Temperatura ambiente: 0...+60 °C
●Temperatura de armazenamento: -40...+85 °C
●Requisitos de espaço: 6 RU, 4 HP
●Número de entradas: 32
●Alimentação: 5 x 20 V / 100 mA

Aplicativo

O HIMAX X-DI3201 É amplamente utilizado em:

Indústria de Processos: Química, petroquímica, farmacêutica

Petróleo e Gás: Sistemas de detecção de incêndio e gás, monitoramento de dutos, controle de cabeças de poço.

Geração de energia: controle de turbina, proteção de caldeira, gerenciamento de queimadores

Ferrovia: Controle de sinalização, proteção de passagens de nível, sistemas de segurança para material rodante

Automação predial: Sistemas de alarme de incêndio

Perguntas frequentes sobre a HIMAX X-DI3201

• Q1: Como funciona o controle de linha com o DI 32 01?

UM: O controle de linha detecta curtos-circuitos e circuitos abertos nas entradas de segurança (por exemplo, circuitos de parada de emergência conforme Cat. 4):
Conecte as saídas pulsadas (DO 1...DO 8) de um módulo DIO 24/16 01 às entradas DI 32 01.
Configure o número de saídas pulsadas (0-8) e o slot de pulso (1-6) da entrada de dados (DI) no SILworX/ELOP II Factory.
Configurar atraso do pulso DI (tempo de espera para detecção do controle de linha)
Configure o canal DI[xx].Pulsed para atribuir qual canal DO pulsa cada entrada.

• Q2: Qual é o ponto de comutação das entradas digitais?

UM: O ponto de comutação típico é de 7,5 V.
Tensão de entrada > 7,5 V → Nível alto (energizado) → LED aceso
Tensão de entrada < 7,5 V → Nível baixo (desenergizado) → LED DESLIGADO
Faixa de tensão alta: 10...30 VCC
Nível baixo: ≤ 5 VCC (máx.)

• Q3: Posso usar fontes de alimentação externas para as entradas?

A: O módulo fornece alimentação à prova de curto-circuito (LS+) para cada grupo de entrada:
O LS+ fornece 20 V / 100 mA a 24 V por grupo.
Cada grupo (7 entradas, exceto o último grupo de 4) compartilha um LS+
