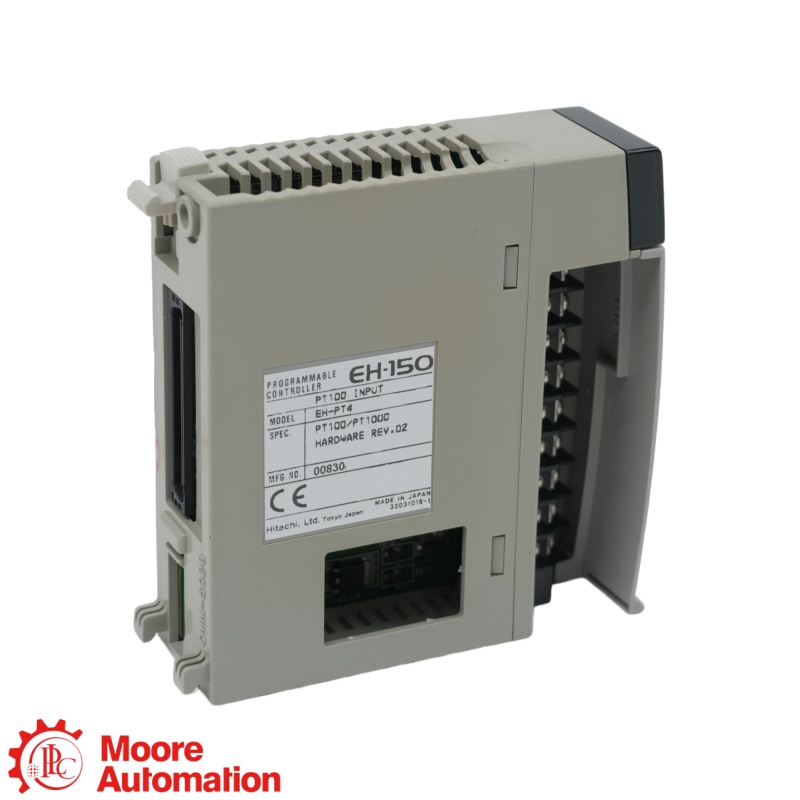

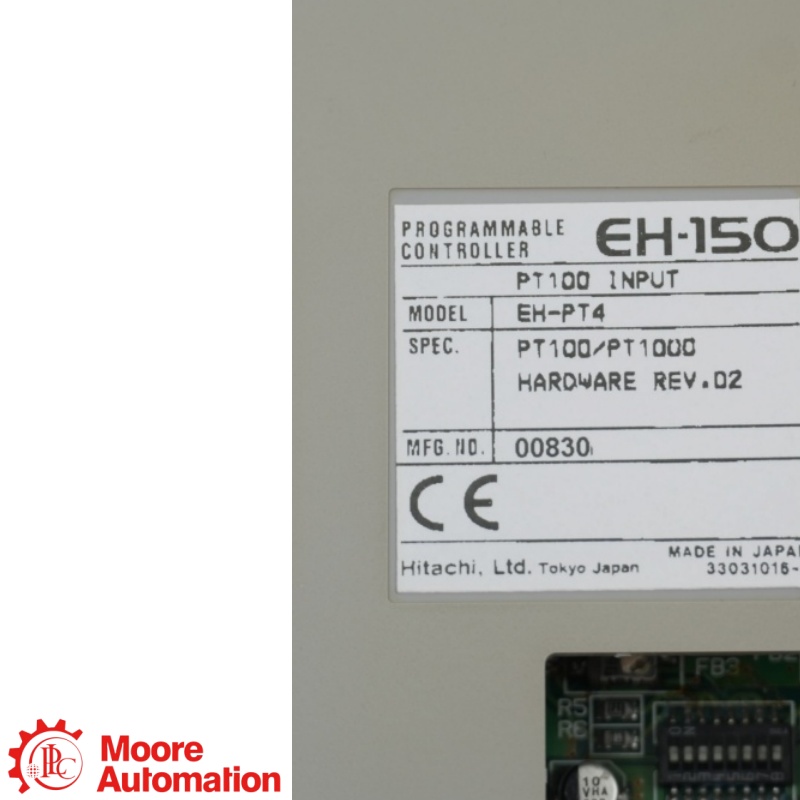

Módulo de entrada RTD de 4 canais Hitachi EH-PT4 EH-150

EH-PT4 É um módulo de entrada de temperatura RTD de quatro canais para instalações de PLC Hitachi EH-150 ou EHV+ compatíveis; ele converte a resistência do sensor Pt100 ou Pt1000 em dados de entrada de 15 bits com sinal para o controlador.

EH-PT4 Suporta Pt100 de −20 a 40 °C, Pt100 de −50 a 400 °C e Pt1000 de −50 a 400 °C, com a faixa configurada necessária para corresponder ao RTD conectado.

A 25 °C, EH-PT4 é especificado em ±0,1 °C para Pt100 de −20 a 40 °C, ±0,6 °C para Pt100 de −50 a 400 °C e ±0,8 °C para Pt1000 de −50 a 400 °C, com aproximadamente um segundo para converter todos os quatro canais.

EH-PT4 Requer uma fonte de alimentação externa de 24 V CC, fiação blindada do RTD através de seu terminal de parafuso M3 removível e resistência total dos cabos não superior a 400 Ω nos quatro canais.

EH-PT4 O módulo deve ser montado em uma base básica ou de expansão compatível, e a configuração de hardware EHV+ ou EH-150 instalada e o projeto PLC devem suportar o módulo antes do comissionamento.

EH-PT4 Não se deve substituir um EH-RTD8 sem verificação técnica, pois a quantidade de canais, a atribuição de terminais, a configuração de alcance, a fiação, a compatibilidade da base e o projeto PLC salvo podem ser diferentes.

Para um EH-PT4 Para fazer a consulta, forneça a etiqueta completa do modelo, a quantidade, os sensores Pt100 ou Pt1000 conectados, a faixa de temperatura selecionada, os modelos da base e da CPU, os detalhes da alimentação de 24 V CC, o diagrama de fiação, a versão do projeto e o destino.
