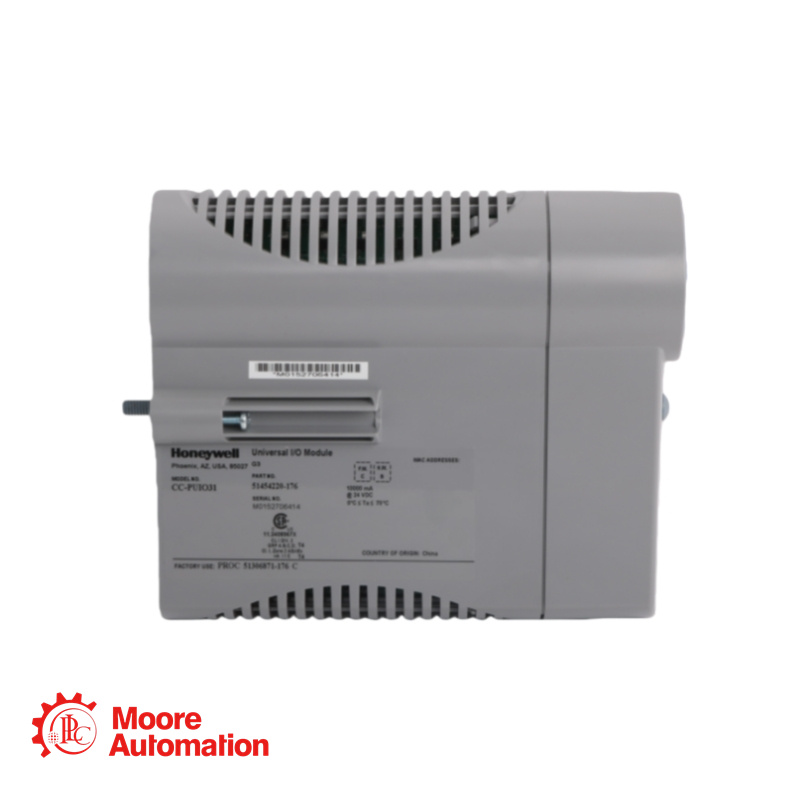

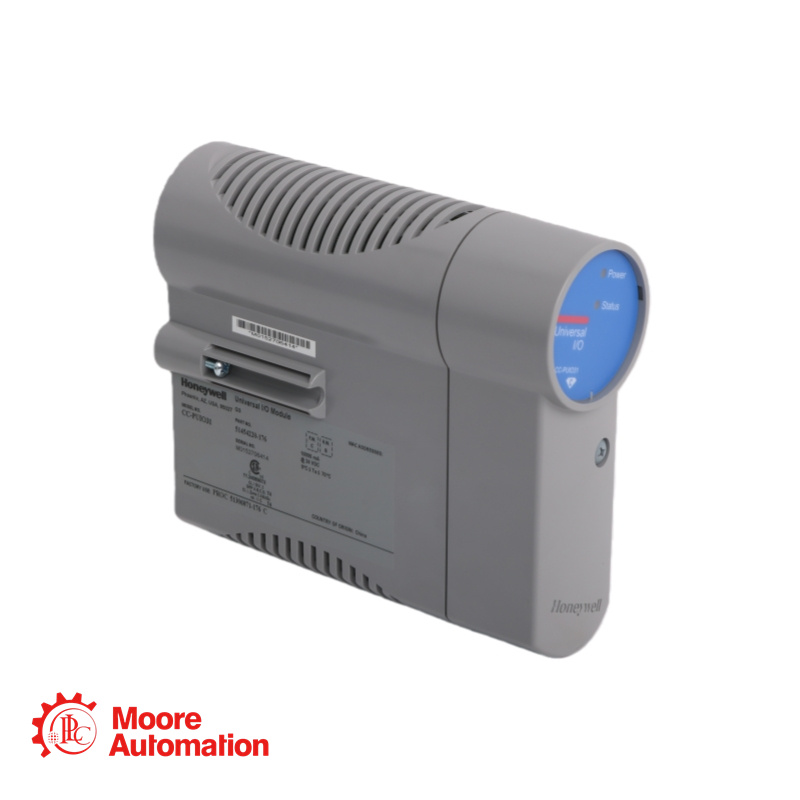

Honeywell CC-PUIO31 Universal I/O Module

Ficha técnica do produto

Número da peça: CC-PUI031
Número de canais: 32
Tipos de canais configuráveis ​​por seleção do usuário:
Entrada analógica (4‑20 mA / 0‑20 mA)
Saída analógica (4-20 mA) com suporte a HART 7
Entrada digital (24 VCC) com sequência de eventos (SOE, resolução de 1 ms) e detecção de fio aberto (OWD) opcionais.
Saída digital (fonte de 24 VCC) com proteção contra curto-circuito
Entrada de pulso (quaisquer 4 canais, 0-15 kHz)
Taxa de varredura:
Entrada/Saída analógica: 10 ms
Entrada/Saída digital (modo SOE): resolução de carimbo de data/hora de 1 ms, varredura PV de 20 ms (normal) ou 5 ms (rápida)
Especificações de entrada analógica:
Faixa de entrada: 0‑20 mA ou 4‑20 mA
Resolução A/D: 16 bits
Precisão: 0,1% da escala completa (23,5±2°C); 0,25% da escala completa (‑40 a +70°C)
Impedância de entrada: 250 Ω
Tensão de modo comum: +33 VCC a -1 VCC (não prejudicial)
Rejeição em modo normal: 18 dB a 50 Hz, 20 dB a 60 Hz
Filtro: monopolar, -3 dB a 6 Hz
Limite de corrente de curto-circuito: 25 mA
Faixa de saída: 4‑20 mA (0 mA, 2,9‑21,1 mA configurável)
Resolução: 12 bits
Precisão: <0,35% de FS a 25°C
Carga resistiva máxima: 825 Ω a 20 mA
Tensão máxima de conformidade: 16,5 VCC a 20 mA
Tempo de resposta: 80 ms (modo HART), 0,25 ms (modo não-HART)
Validação da saída (leitura): ±4% do FS
Tensão de alimentação: até 26 VCC (alimentação de campo)
Detecção ON: >3,2 mA (sem OWD); 3,1–7 mA (com OWD)
Detecção OFF: <2,0 mA
Detecção de fios abertos (OWD): <0,9 mA
Resolução do carimbo de data/hora SOE: 1 ms
Filtro de entrada: passa-baixa de primeira ordem, 16 Hz
Especificações de saída digital:
Corrente de carga: 1 mA mín. a 0,5 A máx. por canal; 9 A máx. por módulo
Tensão em estado ligado: 24 V típico a 0,5 A
Vazamento fora do estado: <0,1 mA
Resposta a curto-circuito: limites para <1,4 A em 2 μs, até 750 mA em 10 μs; desliga após 10 ms.
Especificações de entrada de pulso (quaisquer 4 canais):
Faixa de frequência: 0-15 kHz
Largura mínima do pulso: 25 μs
Temperatura de operação: ‑40°C a +70°C (temperatura ambiente do módulo)
