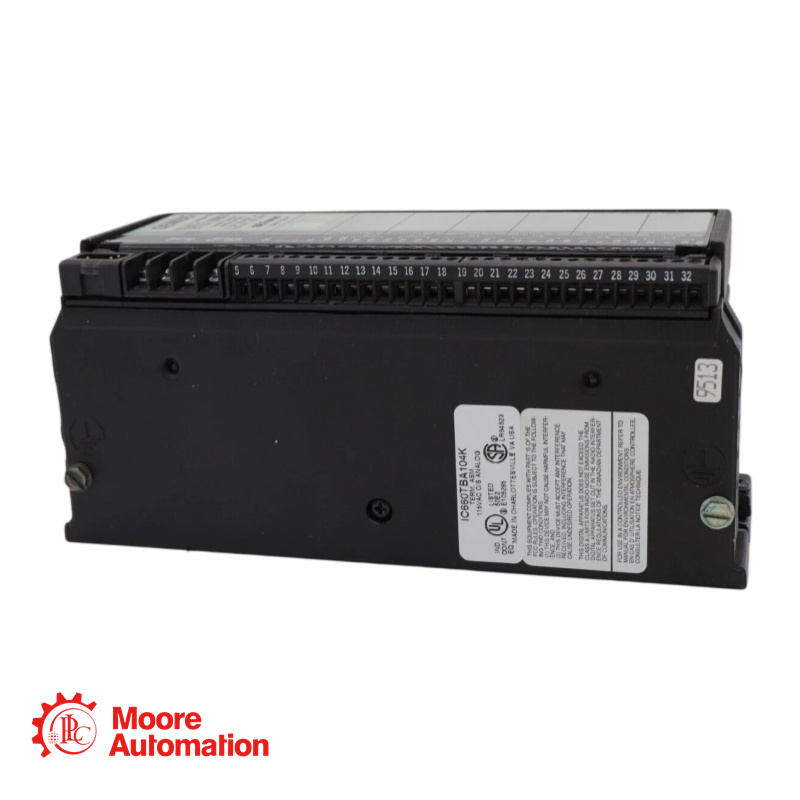

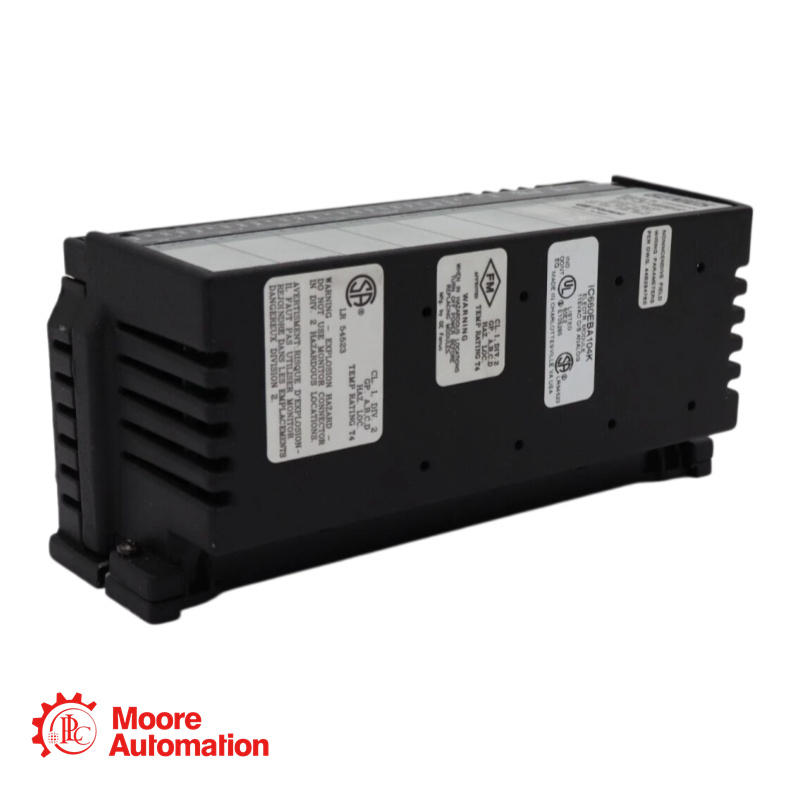

Bloco de E/S GE IC660BBA104

Entre em contato abaixo para obter o melhor preço.
Contato-- Frida
E-mail--vendas5@mooreplc.com
Celular (WhatsApp) -- +86 15359408275

Descrição de IC660BBA104

O GE Fanuc IC660BBA104 é um bloco de E/S Genius projetado para interligar um controlador programável com até quatro entradas analógicas de 4-20 mA e duas saídas analógicas de 4-20 mA. É alimentado por uma fonte de 115 VCA/125 VCC. O módulo possui canais de entrada totalmente isolados, cada um fornecendo uma fonte de alimentação de loop de 24 V, simplificando a fiação para transmissores de dois fios. Diagnósticos avançados configuráveis ​​por software, incluindo detecção de circuito aberto e verificação de erros de feedback, garantem a confiabilidade do sistema sem a necessidade de calibração manual.

Seis circuitos analógicos de 4 a 20 mA: 4 entradas e 2 saídas.
Canais isolados
Não é necessária calibração pelo usuário para o funcionamento.
Configurável por software
Diagnóstico avançado
Controle do módulo de comutação de barramento dedicado

Parâmetro

Tensão de alimentação: 98-132 VCA / 105-145 VCC
Corrente máxima: 250mA (CA) / 140mA (CC)
Frequência/Ondulação: 47-63 Hz (CA) / 10% de ondulação máxima (CC)
Tempo de interrupção da fonte de alimentação: 1 ciclo (CA) / 10 ms min. (CC)
Isolamento (bloco a bloco): 1500 V por um minuto
Isolamento (Grupo a Grupo): 1500V RMS
Controle BSM: Aciona um BSM de 24/48 VCC (IC66*BSM021)
Número de entradas: 4
Faixa de corrente: 4mA a 20mA
Capacidade de sobrecarga: 0 mA a 25 mA
Resolução: 1 µA
Tempo de conversão: 16,6 ms a 400 ms (selecionável pelo usuário)
Impedância de entrada: 100 Ohms ± 5%

Perguntas frequentes

O que significa o diagnóstico "Fio Aberto" para um canal de entrada?
A: O bloco fornece uma fonte de alimentação de 24 V em cada canal de entrada para alimentar transmissores de dois fios. O diagnóstico "Fio Aberto" indica que a corrente que flui no circuito caiu abaixo de 2 mA, o que normalmente é causado por um fio rompido ou desconectado no circuito. Esse recurso permite a rápida solução de problemas de fiação em campo.

Qual é a finalidade do diagnóstico "Erro de Feedback de Saída"?
A: Cada canal de saída possui um conversor A/D dedicado que mede a corrente de saída real e a compara com o valor comandado. Se a diferença exceder 250 µA, um erro de "Realimentação" é reportado. Isso pode detectar erros de fiação ou uma falha de hardware no circuito de saída. Erros falsos podem ocorrer se o "Tempo de Realimentação de Saída" estiver configurado muito curto, sendo recomendável aumentar esse tempo ou desativar o teste ao comandar correntes muito baixas (abaixo de 1 mA).

Preciso de uma fonte de alimentação externa de 24V para meus sensores alimentados pelo loop ao usar este bloco?
R: Não. Uma característica fundamental deste bloco é que cada um dos quatro canais de entrada fornece sua própria fonte de alimentação interna de 24 V para o circuito de corrente, capaz de fornecer até 25 mA nominais. Isso simplifica o projeto do sistema, eliminando a necessidade de fontes de alimentação separadas para os transmissores de campo, desde que a impedância total do circuito não exceda 1000 ohms (a 20 mA).
