ICS TRIPLEX

/Unidade ICS Triplex T8314 Trusted Fibre TX/RX
Unidade ICS Triplex T8314 Trusted Fibre TX/RX
Unidade ICS Triplex T8314 Trusted Fibre TX/RX
Unidade ICS Triplex T8314 Trusted Fibre TX/RX

Unidade ICS Triplex T8314 Trusted Fibre TX/RX

Sistema confiável Triplex ICS · Unidade de transmissão/recepção de fibra

T8314

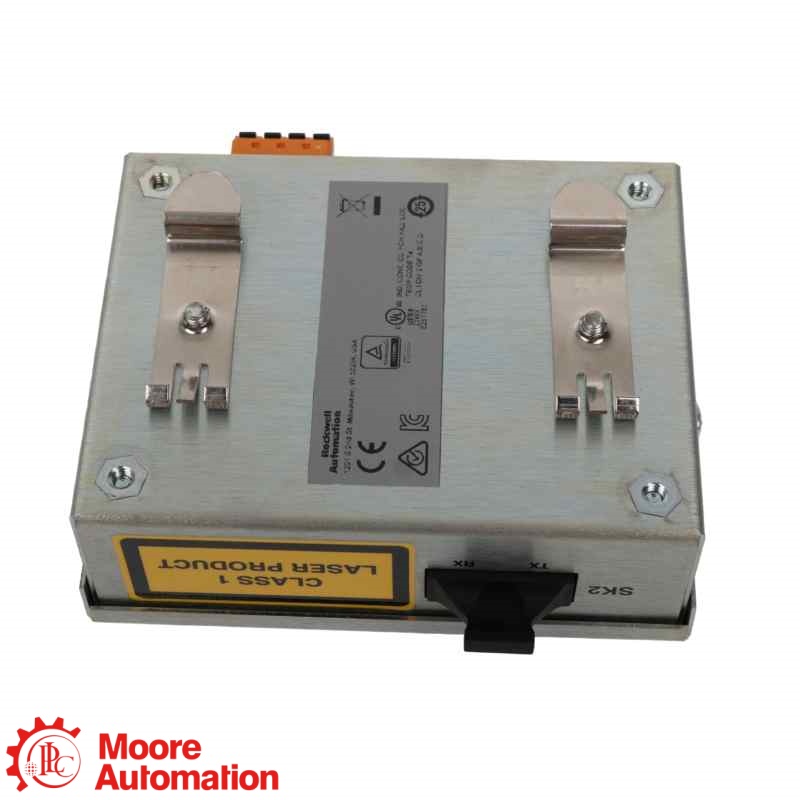

O T8314 É uma unidade Trusted Fibre TX/RX que converte sinais de barramento expansor de cobre em fibra monomodo para links remotos de chassis de até 10 km.

TIPO DE PRODUTOUNIDADE DE TRANSMISSÃO/RECEPÇÃO DE FIBRA ÓPTICA CONFIÁVEL
PLATAFORMASistema de Expansão Remota Confiável
CONFIGURAÇÃO18 Vcc a 32 Vcc
APLICATIVOExtensão remota de fibra óptica
FABRICANTEICS Triplex / Rockwell Automation
CONDIÇÕES / GARANTIAProduto novo e original · Garantia de um ano
CERTIFICAÇÃO ISOProduto com certificação ISO
VERIFICAÇÃO● Fotos e vídeos do produto fornecidos mediante solicitação.
SOLICITE UM ORÇAMENTO
BUSCA DE MODELOSEncontre um número de peça específicoAbra diretamente a página do produto Moore Automation mais adequado.
Triplex ICS ● UNIDADE DE TRANSMISSÃO/RECEPÇÃO DE FIBRA ÓPTICA CONFIÁVEL
ICS TRIPLEX SISTEMA CONFIÁVEL

T8314

UNIDADE DE TRANSMISSÃO/RECEPÇÃO DE FIBRA ÓPTICA CONFIÁVEL

SISTEMA CONFIÁVEL · Ligação de fibra de 250 Mb/s · 10 km

FUNÇÃO DO MÓDULO
T8314 É a interface de comunicação por fibra óptica entre um chassi de controlador confiável e um chassi expansor remoto, convertendo sinais de barramento expansor de cobre em fibra monomodo.
NOTA DE CONFIGURAÇÃO
Para T8314Antes de substituir o cabo, confirme se as fontes de alimentação são duplas de 24 Vdc, se a fibra é monomodo SC, se há três pares de enlace correspondentes, se o roteamento dos cabos e a fiação da interface TC-302/TC-303 estão corretos.
👩‍💼
QUER O MELHOR PREÇO?
Frida
Líder de Vendas 🏆
E-MAILvendas5@mooreplc.com WHATSAPP+86 153 5940 8275
CARACTERÍSTICAS DE REFERÊNCIA DO FABRICANTE

Especificações técnicas

Rockwell Automation PD_T8314 ↗
T8314 UNIDADE DE TRANSMISSÃO/RECEPÇÃO DE FIBRA ÓPTICA CONFIÁVEL

Dados de engenharia em resumo

Clique em “+” para expandir e ver mais especificações.

MODELOT8314
PLATAFORMASistema de Expansão Remota Confiável
CONFIGURAÇÃO18 Vcc a 32 Vcc
APLICATIVOLink de expansão remota
A publicação PD_T8314 da Rockwell Automation identifica o T8314 como a Unidade de Transmissão/Recepção de Fibra Confiável para estender o Barramento Expansor Confiável sobre fibra monomodo.
Verificação oficial do produto Verifique o modelo completo T8314, alimentação dupla de 24 Vdc, fibra monomodo SC, pares de enlace correspondentes e cabeamento TC-302/TC-303 antes de fazer o pedido.
INFORMAÇÕES GERAIS −
MarcaICS Triplex / Rockwell Automation
Número da peçaT8314
Tipo de produtoUnidade de transmissão/recepção de fibra confiável
Família de produtosSistema de Expansão Remota Confiável
Função do sistemaExtensão de fibra monomodo para o barramento Trusted Expander
PlataformaSistema de Expansão Remota Confiável
CONFIGURAÇÃO DE LINK +
Tipo de fibraModo único, 1300 nm
Tipo de conectorSC
Verificação de instalaçãoUtilize três pares TX/RX independentes por link remoto.
DADOS DE ENERGIA E ÓPTICOS +

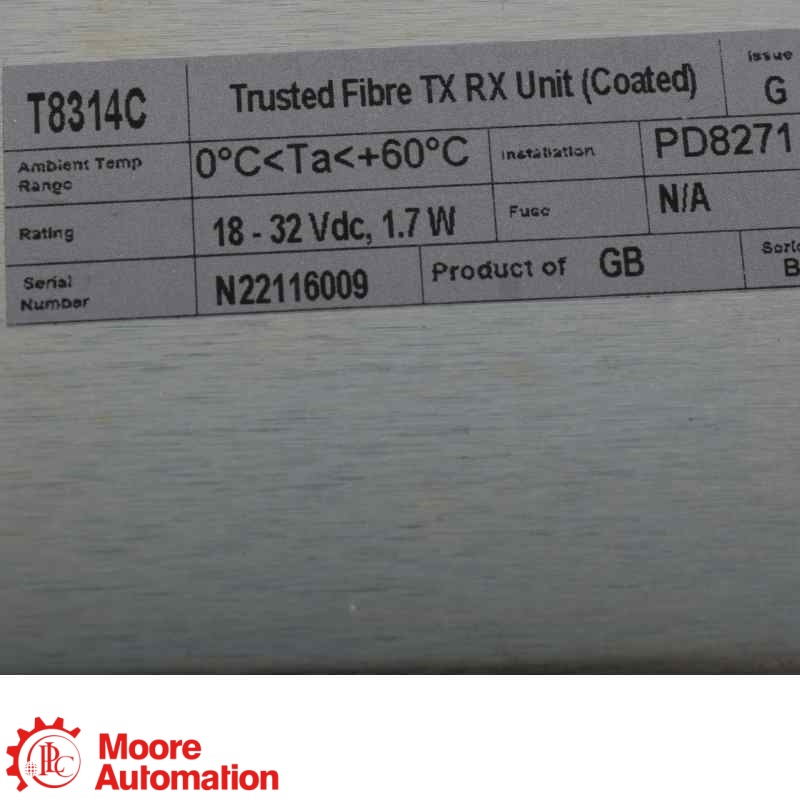

Tensão de alimentação18 Vcc a 32 Vcc
Potência máxima1,7 W
Taxa de dados250 Mb/s
Distância máxima do link10 km
Dimensões / peso84 x 110 x 40 mm / 320 g
DOCUMENTAÇÃO E VERIFICAÇÃO DE PEDIDO +
Referência: Antes de fazer o pedido, verifique se o modelo T8314 está completo, com alimentação dupla de 24 Vdc, fibra monomodo SC, pares de enlace correspondentes e cabeamento TC-302/TC-303.
Fonte: A publicação PD_T8314 da Rockwell Automation, edição 12, identifica o T8314 como a variante da unidade Trusted Fibre TX/RX.
Perguntas frequentes

Perguntas mais frequentes dos compradores

O que é T8314 Usado para quê?+

T8314 É uma unidade Trusted Fibre TX/RX que converte sinais de barramento expansor de cobre em fibra monomodo para links remotos de chassis de até 10 km.

Qual é a distância máxima do link? T8314 apoiar?+

T8314 Suporta uma distância máxima de enlace de fibra monomodo de 10 km.

Faz T8314 Converter sinais de barramento expansor de cobre para fibra?+

T8314 Converte os sinais do barramento expansor PECL de cobre em sinais de fibra óptica e vice-versa na extremidade remota.

Qual conexão de fibra óptica está especificada para T8314?+

T8314 Utiliza fibra monomodo de 1300 nm com conectores SC e fibras de transmissão e recepção separadas.

O que deve ser verificado antes da substituição? T8314?+

Para T8314Confirme as fontes de alimentação duplas de 24 Vdc, os pares de unidades correspondentes, a fibra monomodo SC, o trajeto do cabo, os limites de propagação e os cabos TC-302/TC-303.

O que o manual oficial abrange T8314?+

T8314 Está coberto pela publicação PD_T8314 da Rockwell Automation, edição 12, Sistema de Expansor Remoto Confiável.

Que informações devem ser fornecidas ao fazer o pedido? T8314?+

Ao fazer o pedido T8314Forneça o número de catálogo exato, a quantidade, a distância do enlace, o trajeto da fibra, os detalhes do cabo SC, a configuração de energia e a configuração do sistema instalado.

CONTATE UM ESPECIALISTA EM PRODUTOS

Verifique sua configuração com o Frida.

Compartilhe o número completo do pedido e os detalhes da aplicação para verificação de compatibilidade, disponibilidade e prazo de entrega.

ESCOLHA UM MÉTODO DE CONTATO DIRETO
FICHA DE DADOS

Informações do produto para
T8314

Documentação oficial da Rockwell Automation para o Trusted T8314.

Sistema de Expansão Remota Confiável

A publicação PD_T8314 da Rockwell Automation, edição 12, descreve o T8314 como a Unidade de Transmissão/Recepção de Fibra Confiável que converte sinais de barramento expansor de cobre em fibra monomodo de 1300 nm para enlaces de até 10 km.

MANUAL OFICIAL ↗

Entre em contato para obter suporte.

Envie o modelo completo, a quantidade e sua dúvida técnica ou de compra.

As informações técnicas desta página seguem a publicação PD_T8314 da Rockwell Automation, edição 12, para a unidade Trusted Fibre TX/RX.

RELACIONAMENTO DE CONFIANÇA COM O EXPANSOR DE FIBRA

Como o T8314 se integra ao sistema de expansão remota confiável

Rockwell Automation Publica a documentação confiável do produto; T8314 é a interface de fibra monomodo de 1300 nm; e T8314 Converte o barramento expansor entre PECL de cobre e fibra monomodo.

Triplex ICS · MARCA
Sistema de Expansão Remota ConfiávelUnidade TX/RX de fibra confiável
FUNÇÃO DO SISTEMA

Unidade TX/RX de fibra confiável

Fornece uma extensão de fibra monomodo de 250 Mb/s para o Trusted Expander Bus em distâncias de até 10 km.

REDE / ENERGIA

250 Mb/s · fibra monomodo · até 10 km

Confirme se as unidades TX/RX, os conectores SC, o roteamento da fibra e os cabos de interface TC-302/TC-303 são compatíveis.

DADOS DO PEDIDO

T8314 · Unidade de transmissão/recepção de fibra confiável

Não substitua a unidade de fibra por outra sem verificar o comprimento de onda, os conectores SC, a alimentação, os pares de enlace correspondentes, a distância e a cablagem da interface.

Relação do sistema: Verifique a unidade exata, as alimentações de energia duplas, a fibra monomodo SC, o trajeto do cabo, os pares combinados e o cabeamento de interface.
ÁREAS DE APLICAÇÃO

Mapa de aplicação para T8314

Link de expansão remota1,7 W
Comunicação à distânciaSuporta ligações remotas de chassis em distâncias de até 10 km.
CENTRAL DE APLICAÇÕES T8314 T8314 · Unidade de transmissão/recepção de fibra confiável

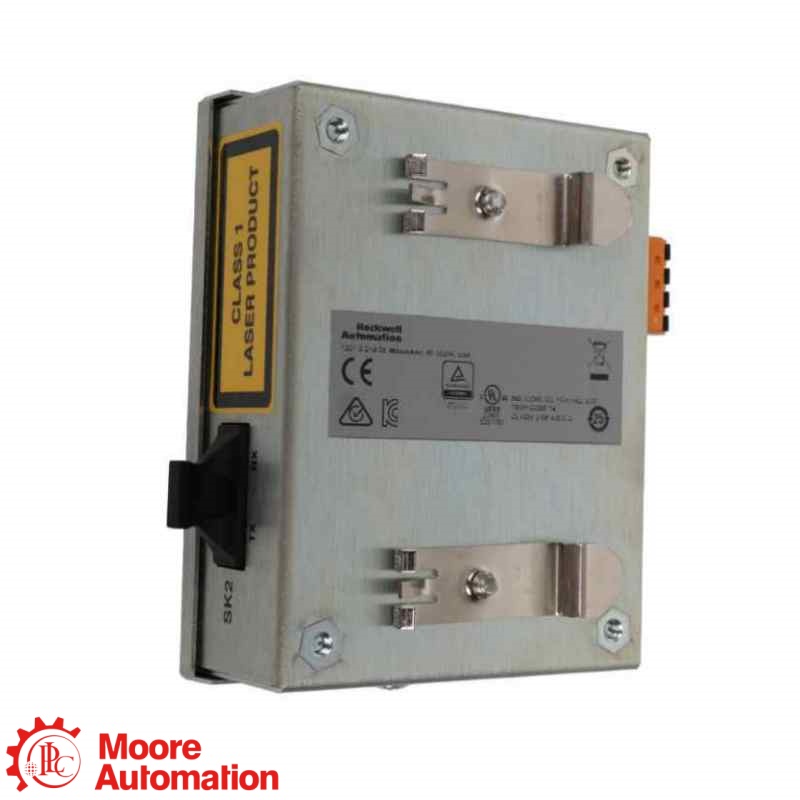

Instalação em trilho DINMontagem em trilho TS32 ou TS35 com folga para curvatura da fibra.
Verificação de SubstituiçãoVerifique o modelo exato do T8314, as alimentações de energia, a fibra SC, os pares combinados e a cablagem antes de substituir o cabo.
