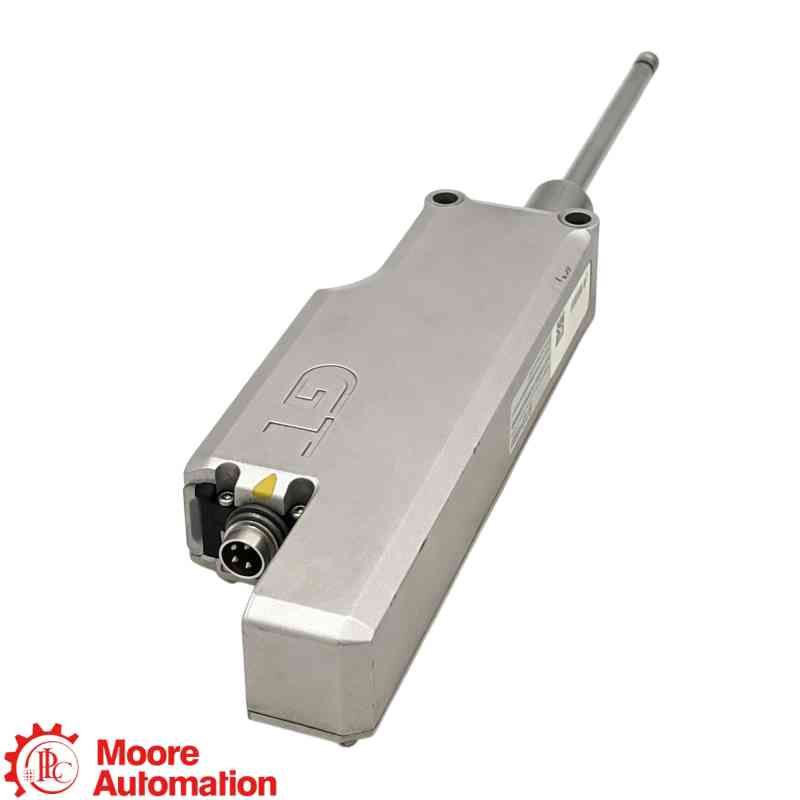

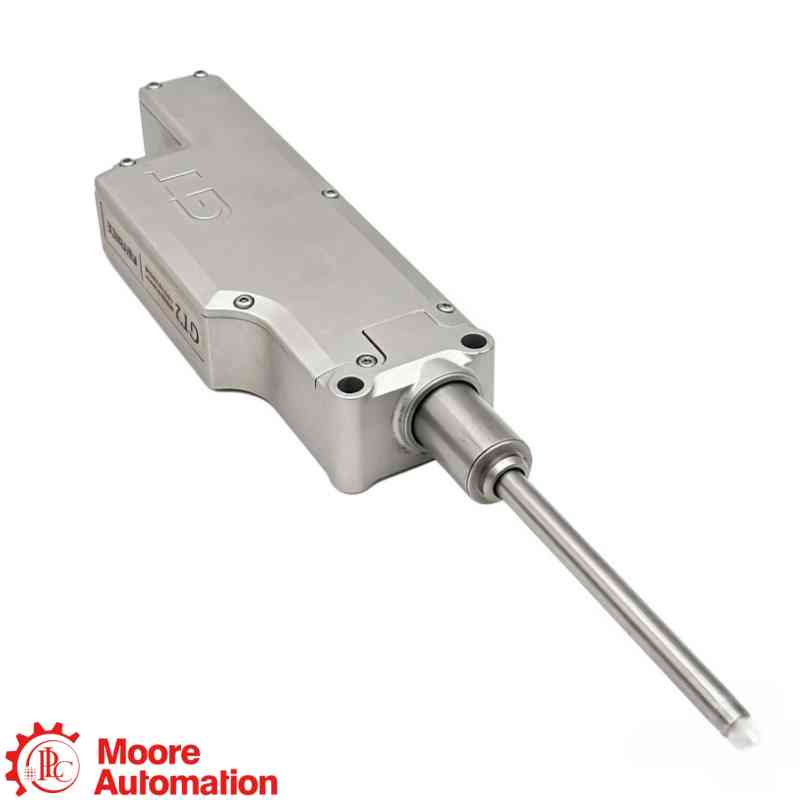

Cabeçote de sensor de contato digital de alta precisão KEYENCE GT2-H32

GT2-H32 O cabeçote de sensor de contato da série GT2 da KEYENCE é projetado para medições precisas de deslocamento e dimensões. Ele utiliza uma escala de vidro de quartzo com projeção de sensor de imagem CMOS em um sistema Scale Shot absoluto, permitindo que o cabeçote opere sem erros de rastreamento. A conexão com o equipamento de processamento de sinal GT2 compatível deve ser feita através do cabo especificado.

GT2-H32 Oferece uma faixa de medição de 32 mm, resolução de 0,5 μm e precisão indicada de 3 μm (pp). A precisão publicada aplica-se a 20 °C, portanto, a temperatura de instalação e a configuração completa de medição devem ser consideradas durante a verificação.

No centro de sua faixa de medição, GT2-H32 A força de medição representativa é de 2,1 N quando montada para baixo, 1,8 N quando montada lateralmente e 1,5 N quando montada para cima. A força pode variar de acordo com a posição de instalação da coifa de proteção contra poeira.

O cabo da cabeça do sensor para GT2-H32 É opcional e conecta-se através do conector M8. Confirme o cabo selecionado, o contato, o amplificador GT2 ou a unidade de processamento de sinal compatível, a orientação do conector e as configurações de medição antes da instalação ou substituição.

GT2-H32 Possui classificação IP67 e é especificado para temperaturas de -10 a +55 °C sem congelamento e umidade relativa de 35 a 85% sem condensação. Sua especificação de vibração é de 10 a 55 Hz com amplitude dupla de 1,5 mm por duas horas em cada direção X, Y e Z.

Não se deve presumir uma troca direta. GT2-H32 é a cabeça do sensor de força padrão de 32 mm; GT2-H32L é a variante de 32 mm com baixa força de medição, enquanto GT2-H50 Possui um alcance de 50 mm. Confirme o alcance, a força, o cabo, a montagem e o equipamento GT2 conectado.

Para encomendar GT2-H32Forneça o modelo exato, a quantidade, a direção de montagem, o contato necessário, o cabo do sensor M8, o amplificador GT2 ou a unidade de processamento de sinal conectada, a aplicação de medição e o destino. Fotografias nítidas da placa de identificação e da instalação ajudam a verificar a compatibilidade.
