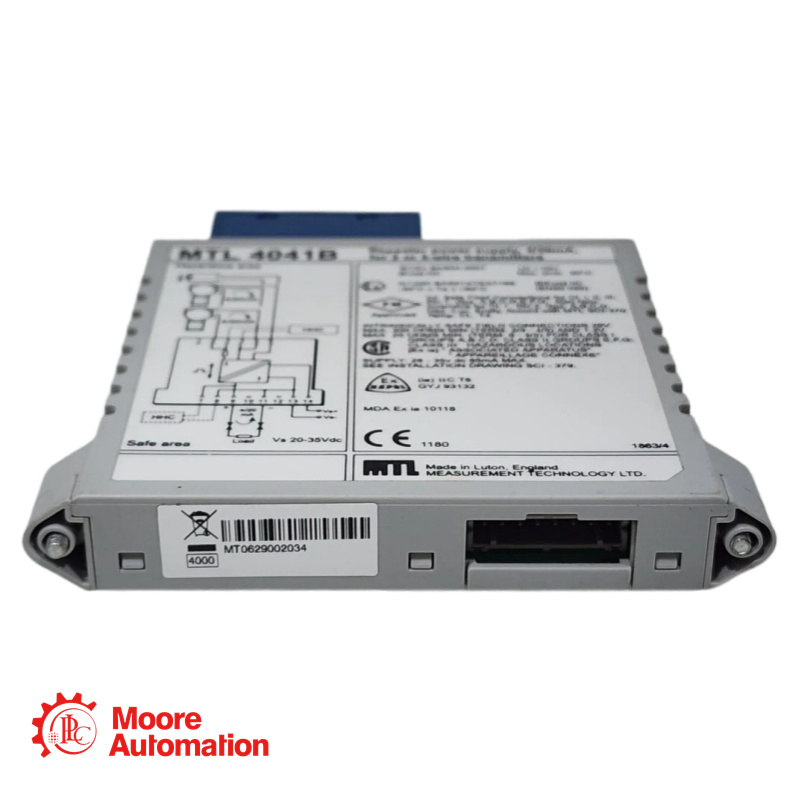

Módulo de alimentação MTL-4041B - MTL

Obtenha o preço aqui:

Gerente de Vendas: Frida

Telefone/WhatsApp: +86 15359408275

E-mail: vendas5@mooreplc.com

Informações básicas

Fabricante: MTL Instruments (Eaton)
Família de produtos: Série MTL4000
Função: Barreira isolada de 1 canal e repetidor para transmissores de 2/3 fios
Característica principal: HART® / Transparência de comunicação digital (bidirecional)

Descrição do produto

O MTL4041B fornece uma fonte de alimentação CC totalmente flutuante para energizar um transmissor convencional de 2 ou 3 fios de 4/20 mA ou um transmissor "inteligente" localizado em uma área classificada como perigosa, e repete a corrente em outro circuito para alimentar uma carga em área segura. Para transmissores inteligentes, a unidade permite a transmissão bidirecional de sinais de comunicação digital sobrepostos ao sinal de 4/20 mA, de modo que o transmissor possa ser interrogado tanto da estação do operador quanto por um comunicador portátil (HHC). O módulo também pode ser usado com fontes de corrente para áreas classificadas como perigosas e alguns medidores de vórtice e turbina.

Especificações técnicas

Campos de inscrição

Posicionador de válvula inteligente: Calibração Permite que um técnico conecte um comunicador HART® na caixa de junção de campo (Terminais 3 e 4) sem remover o resistor de loop de 250Ω ou desconectar o sinal DCS.
Interface com Medidor de Vazão de Turbina: Especificamente compatível com alguns medidores de vórtice e turbina; a unidade suporta as maiores demandas de corrente de excitação frequentemente exigidas por esses dispositivos.
Modernização de Loops Analógicos para HART®: Ao atualizar um transmissor de pressão analógico para um transmissor inteligente, o MTL4041B garante que a fiação do loop 4/20mA existente e a barreira IS sejam compatíveis com sinais FSK digitais.

Perguntas frequentes - MTL-4041B

P: Por que o aplicativo "Smart" requer um resistor de carga de 250 Ω?
A: A comunicação HART® sobrepõe um sinal de corrente FSK (Frequency Shift Keying) (±0,5 mA) ao loop analógico de 4/20 mA. A entrada do sistema de controle deve ter uma impedância mínima de 250 Ω para converter essa ondulação de corrente em um sinal de tensão detectável. A especificação do MTL4041B define explicitamente a resistência de carga para garantir a presença dessa impedância.

P: Posso usar os terminais 5 e 6 para comunicação HART®?
R: Não. De acordo com as especificações de segurança, os terminais 5 e 6 não suportam comunicação HART®. Você deve usar os terminais 3 e 4 para conexão HHC em campo ou passar o sinal pelo circuito de saída principal (9 e 11) para modems baseados na sala de controle.

P: Qual a diferença entre conectar um transmissor de 2 fios e um de 3 fios?
A:
2 fios: Conecte o transmissor (+) ao terminal 2; o transmissor (-) ao terminal 5.
Conexão de 3 fios: Conecte o fio positivo (+) do transmissor ao terminal 2; o fio negativo (-) do transmissor ao terminal 5; conecte o terceiro fio do transmissor (geralmente a blindagem ou um fio comum específico) de acordo com o manual do transmissor — geralmente ao terminal 6 ou ao terra.

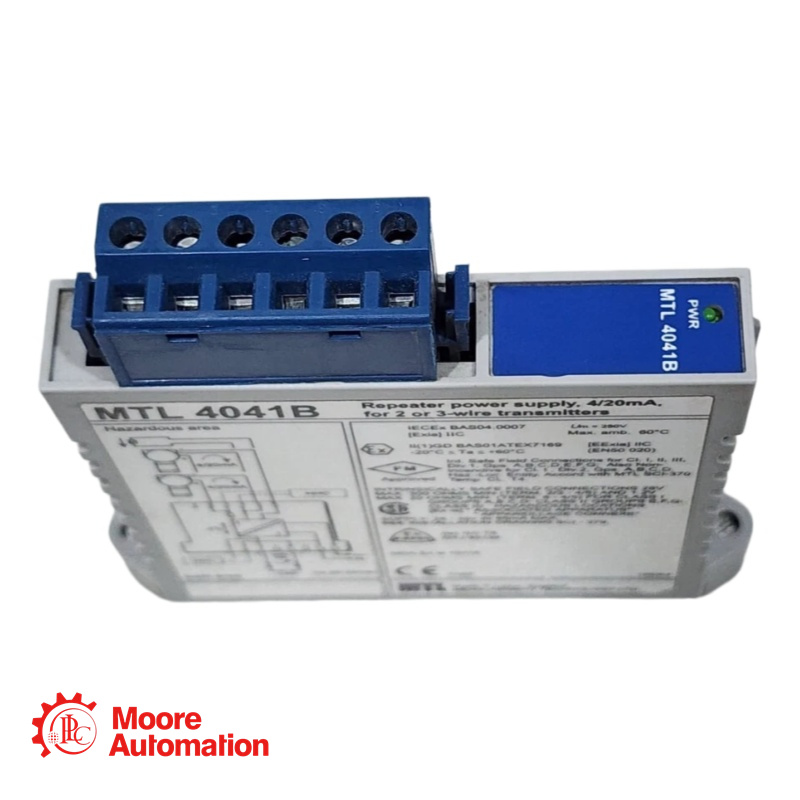

P: O LED serve apenas como indicador de energia?
A: Sim. O LED verde aceso indica que há alimentação CC (Vs) nos terminais 13 e 14. Ele não indica o funcionamento do circuito de sinal nem a detecção de falhas na linha.
