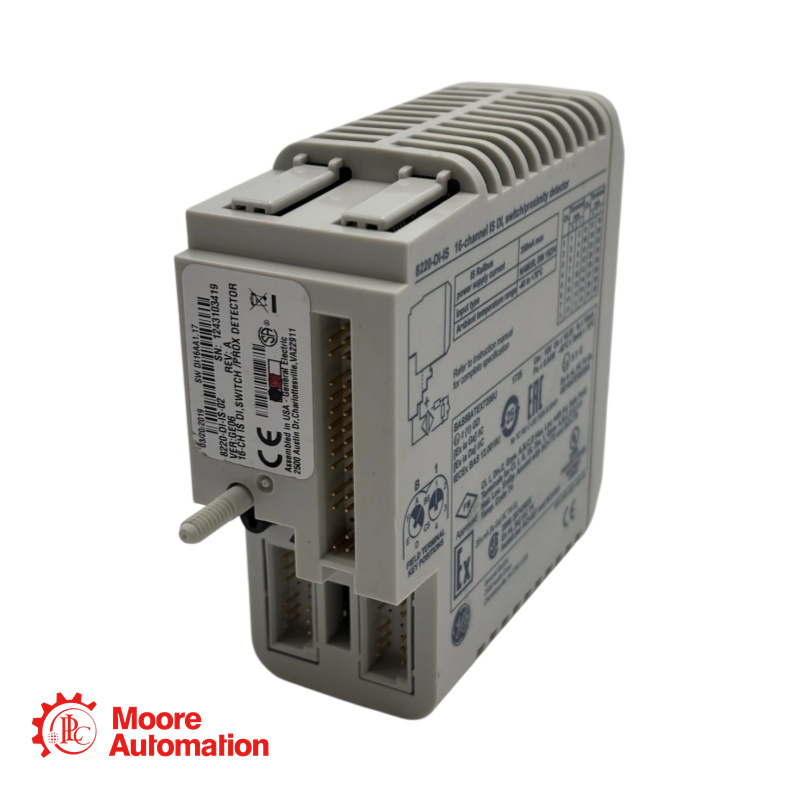

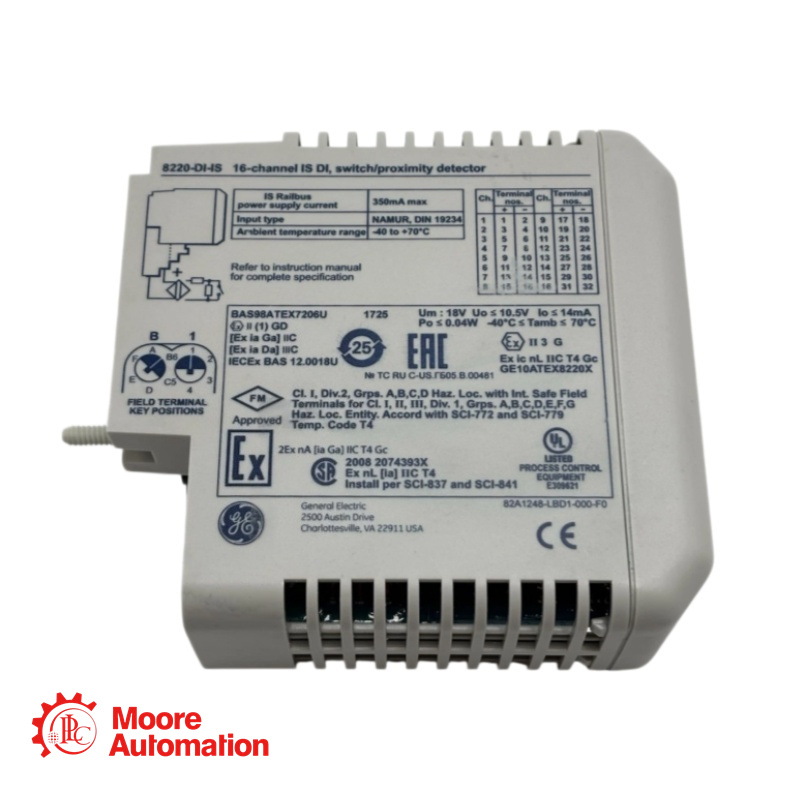

Módulo de entrada discreta MTL 8220-DI-IS

Obtenha o preço aqui:

Gerente de Vendas: Frida

Telefone/WhatsApp: +86 15359408275

E-mail: vendas5@mooreplc.com

Informações básicas

Fabricante: MTL Instruments (Eaton)
Família de produtos: Série MTL8000 de E/S
Função: Entrada digital IS de 16 canais (interface de interruptor/detector de proximidade)
Aplicação principal: Aquisição de sinais em áreas classificadas como Zona 0 / Classe I Divisão 1

Descrição do produto

O 8220-DI-IS é um módulo de entrada de alta densidade e intrinsecamente seguro, projetado para interagir com até 16 dispositivos de campo localizados em áreas classificadas como perigosas. Ele aceita sinais de contatos secos, aparelhos simples ou detectores de proximidade compatíveis com NAMUR.

Especificações técnicas

Campos de inscrição

Indústria Química e Petroquímica: Monitoramento em massa de válvulas manuais, pressostatos e sensores de nível em parques de tanques de armazenamento.
Sistemas de controle de turbinas: Interface para contatos de alarme de sensores de vibração (sondas de proximidade) com LFD para garantir a integridade do circuito.
Painéis de Incêndio e Gás: Monitoramento de pontos de alarme manual e detectores de fumaça/calor localizados em zonas de processamento de materiais perigosos.
Ferrovia e Transporte: Feedback de status dos equipamentos de sinalização ao longo da via, onde a segurança intrínseca é obrigatória.

Perguntas frequentes - 8220-DI-IS

P: Como funciona o sistema de Detecção de Falhas de Linha (LFD)?k neste módulo?
A: O módulo monitora a resistência total do circuito.
Operação normal: A resistência corresponde à corrente NAMUR (1,2mA - 2,1mA).
Circuito aberto: Resistência do circuito > 90 kΩ. O módulo reporta uma falha (Fio rompido).
Curto-circuito: resistência do circuito < 100 Ω. O módulo reporta uma falha (curto-circuito no fio).
Nota: O LFD pode ser ativado ou desativado por canal através da configuração do software para facilitar a fiação de contato seco simples.

P: Posso usar este módulo para aplicações de contagem de alta velocidade?
A: Limitado. A frequência máxima de entrada é de 20 Hz e a largura mínima de pulso detectável é de 45 ms. Este dispositivo foi projetado para Contagem lenta de pulsos mecânicos (por exemplo, medidor de vazão tipo turbina com saída de interruptor reed) em vez de feedback de codificador rotativo de alta velocidade.

P: Qual é a diferença entre os terminais de campo 8623-FT-IS e 8624-FT-IS?
A:
8623-FT-IS: Bloco de terminais padrão para todos os 16 canais.
8624-FT-IS: Bloco de terminais especializado que oferece capacidade de desconexão de loop (fusível/disjuntor discreto) para 8 canais. É utilizado para sobreposições de manutenção sem a necessidade de desligar todo o módulo.
