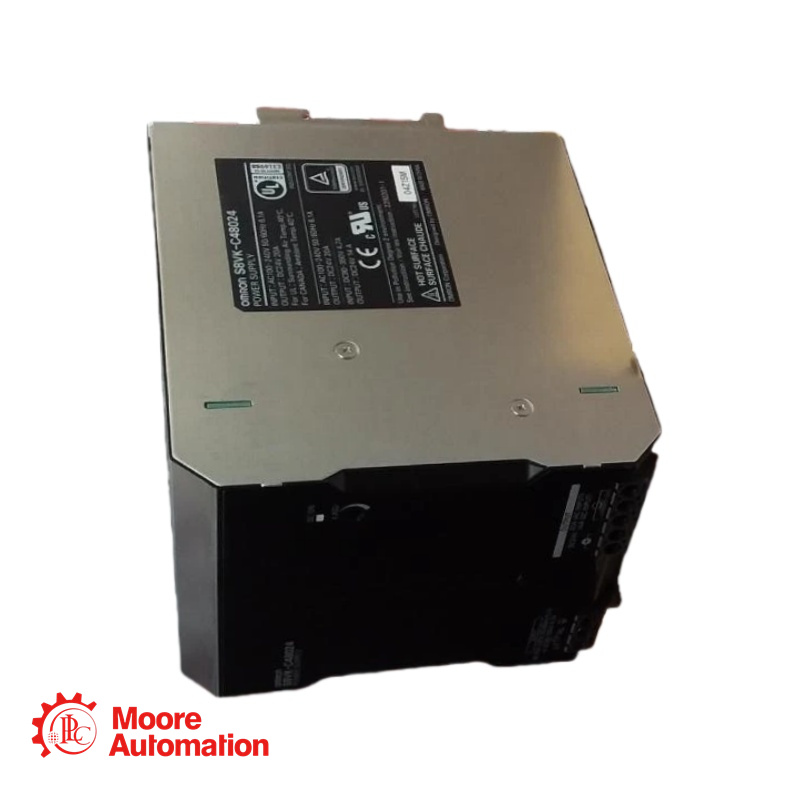

Módulo de fonte de alimentação comutada Omron S8VK-C48024

Entre em contato conosco agora mesmo!

Serviço rápido 24 horas por dia, 7 dias por semana

★Gerente de Vendas: Frida
★Telefone:+86 15359408275
★E-mail:vendas5@mooreplc.com
★Endereço: Distrito de Siming, Xiamen, Fujian, China

Descrição:
A S8VK-C48024 é uma fonte de alimentação monofásica comutada de 480 W, projetada para aplicações globais, com entrada CA universal (85-264 VCA) e entrada CC opcional (90-350 VCC). Ela fornece uma saída estável de 24 VCC com corrente de até 20 A, apresentando alta eficiência (91% típica), correção ativa do fator de potência (PFC) e proteção abrangente, incluindo supressão de sobrecarga, sobretensão e corrente harmônica.

Especificação:
Potência nominal: 480 W
Faixa de tensão de entrada:
Entrada CA: 100 a 240 VCA (Faixa permitida: 85 a 264 VCA)
Entrada CC: 90 a 350 VCC
Frequência de entrada: 50/60 Hz (Faixa de operação: 47 a 63 Hz)
Corrente de entrada típica:
Entrada de 115 VCA: 4,8 A
Entrada de 230 VCA: 2,4 A
Eficiência típica: 91% (com entrada de 230 VCA)
Fator de potência típico: 0,97 (com entrada de 230 VCA, potência de saída nominal)
Corrente de fuga típica:
Entrada de 115 VCA: 0,26 mA
Entrada de 230 VCA: 0,65 mA
Corrente de pico típica:
Entrada de 115 VCA: 16 A
Entrada de 230 VCA: 32 A
Ondulação típica (a 20 MHz): 130 mV (entrada de 230 VCA)
Tensão de saída: 24 VCC
Corrente de saída nominal: 20 A
Faixa de ajuste da tensão de saída: -10% a +15% (via VADJ, garantido)
Influência da variação de entrada: 0,5% máx. (85-264 VCA, carga de 100%)
Influência da variação de carga: 1,5% máx. (carga de 0 a 100%, entrada nominal)
Influência da variação de temperatura: 0,05%/°C máx.
Tempo típico de inicialização:
Entrada de 115 VCA: 770 ms
Entrada de 230 VCA: 670 ms
Tempo de espera típico:
Entrada de 115 VCA: 21 ms
Entrada de 230 VCA: 22 ms
Proteção contra sobrecarga: Ativa-se entre 105% e 160% da corrente de carga nominal.
Proteção contra sobretensão: Sim (aproximadamente 130% da tensão nominal, reinicia após 3 minutos desligado)
Operação paralela: Não suportada
Operação em série: Suporta até duas unidades (requer diodo externo)
Temperatura ambiente de operação: -25 a 60°C
Temperatura de armazenamento: -25 a 65°C
Umidade ambiente de operação: 20% a 90% (sem condensação)
Umidade de armazenamento: 10% a 95%
Rigidez dielétrica:
Entrada para saída: 3,0 kVCA por 1 minuto.
Entrada para PE: 2,0 kVAC por 1 min.
Saída para PE: 10 kVAC por 1 min.
Resistência de isolamento: ≥100 MΩ (a 500 VCC)
Classificação do fusível: Fusível interno (não substituível pelo usuário): 250 VCA, 12,0 A HBC
Bitola de fio recomendada:
Bitola de fio americana (AWG): 16 a 10
Fio sólido: 1,5 a 6 mm²
Fio trançado: 1,5 a 4 mm²
Corrente nominal do terminal: 10 A por terminal (use vários terminais para correntes ≥10 A)
