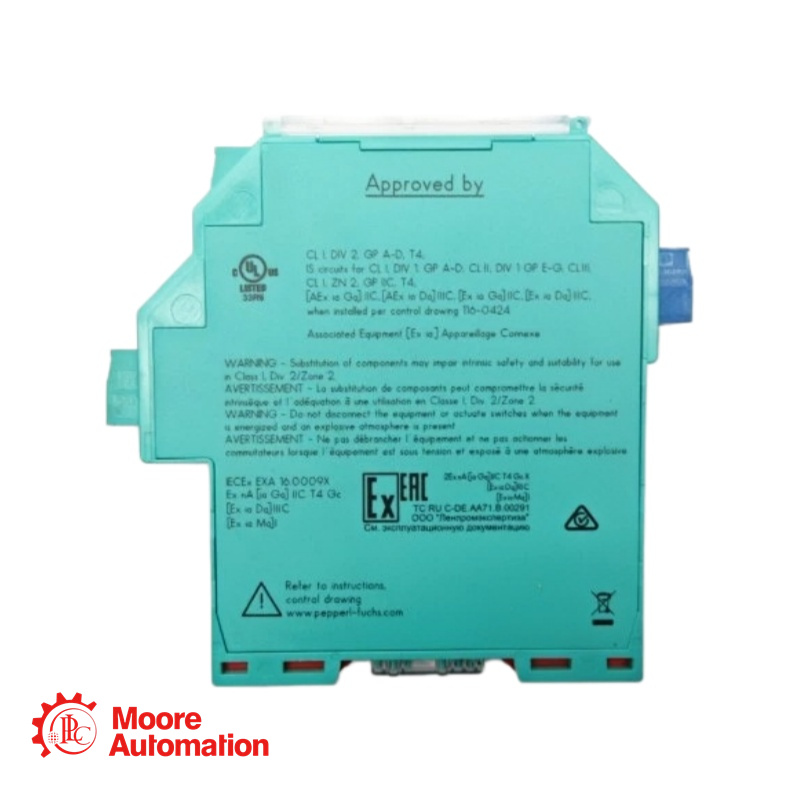

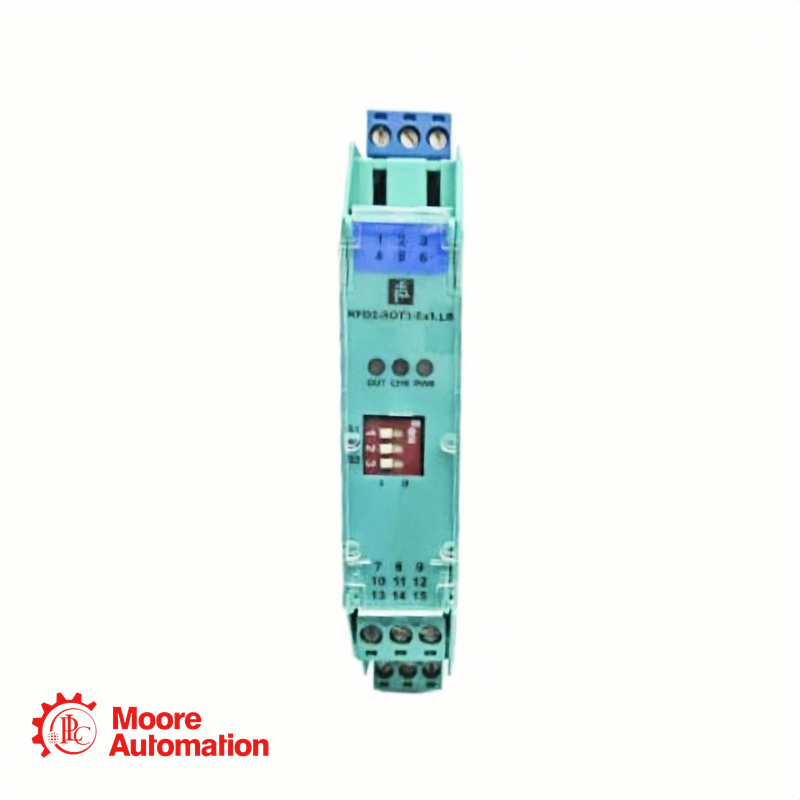

Amplificador de chaveamento Pepperl+Fuchs KFD2-SOT3-EX1.LB

Obtenha o preço aqui:

Gerente de Vendas: Frida

Telefone/WhatsApp: +86 15359408275

E-mail: vendas5@mooreplc.com

Informações básicas

Fabricante: Pepperl+Fuchs
Tipo de produto: Módulo de interface do sistema K (série KF)
Função: Condicionador de sinal de 1 canal e barreira isolante para aplicações em áreas classificadas como perigosas.

Descrição do produto

O KFD2-SOT3-EX1.LB É uma barreira com isolamento galvânico projetada para a transferência de sinais digitais de uma área classificada como perigosa para uma área segura. Ela aceita entradas de sensores NAMUR ou contatos mecânicos secos e fornece duas saídas de transistor passivas independentes.

Esta unidade se destaca pela lógica de saída configurável, permitindo que o segundo canal de saída funcione como um divisor de sinal redundante ou como uma saída dedicada para indicação de falhas. Com detecção de falhas de linha (LFD) integrada e classificação de segurança funcional SIL 2 (SC 3), ela é otimizada para malhas de automação de processos críticos que exigem alta disponibilidade e transparência de diagnóstico.

Especificações técnicas

Campos de inscrição

Indústrias Químicas e Petroquímicas: Interface para sensores de proximidade NAMUR que monitoram a posição de válvulas em zonas de risco.
Sistemas de Detecção de Incêndio e Gás: Monitoramento confiável de detectores de fumaça ou pontos de alarme manuais com integridade SIL 2.
Unidades de turbina e compressor: Interface do sensor de vibração (sonda de proximidade) com recursos de detecção de falhas.
Sistemas Instrumentados de Segurança (SIS): Onde a capacidade sistemática SC 3 é necessária para o elemento de condicionamento de sinal.

Perguntas frequentes - KFD2-SOT3-EX1.LB

P: Como faço para conectar um contato seco (interruptor) a isso? KFD2-SOT3-EX1.LB?
A: Você deve conectar o contato em série com uma rede resistiva (por exemplo, Pepperl+Fuchs F-NR3-Ex1) na extremidade de campo para simular os níveis de corrente NAMUR. Alternativamente, você pode desabilitar o LFD através da chave DIP e conectar um contato seco diretamente entre os terminais 1+ e 2+. Observação: Desabilitar o LFD remove a capacidade do módulo de detectar a ruptura de um fio de campo.

P: Qual a diferença entre o isolamento "Saída I" e o isolamento "Saída II"?
A: Ambos são transistores passivos com isolamento galvânico. No entanto, o isolamento entre a Saída I e a Saída II é de Isolamento Básico (60V). Se você estiver usando ambas as saídas para acionar duas placas de entrada de CLP diferentes com referências de alimentação distintas, certifique-se de que a diferença de potencial não exceda 60V para manter o isolamento de segurança.

P: O que significa "Saída de Transistor Passivo"?
A: O módulo não fornece tensão no circuito de saída. É necessário fornecer uma fonte de tensão CC externa (máx. 30 V) em série com a carga (por exemplo, uma placa de entrada de um CLP). O módulo funciona como uma chave para levar esse circuito externo ao terra (0 V).

P: O que significa "Um 253 V AC" nos dados da área classificada como perigosa?
A: Esta é a Tensão Máxima Segura que pode ser aplicada ao lado da área não classificada como perigosa (terminais da fonte de alimentação) sem comprometer a proteção de segurança intrínseca. Não é a tensão de operação (que é de 19 a 30 V CC). Ela indica a robustez do módulo contra transientes de tensão da rede elétrica.
