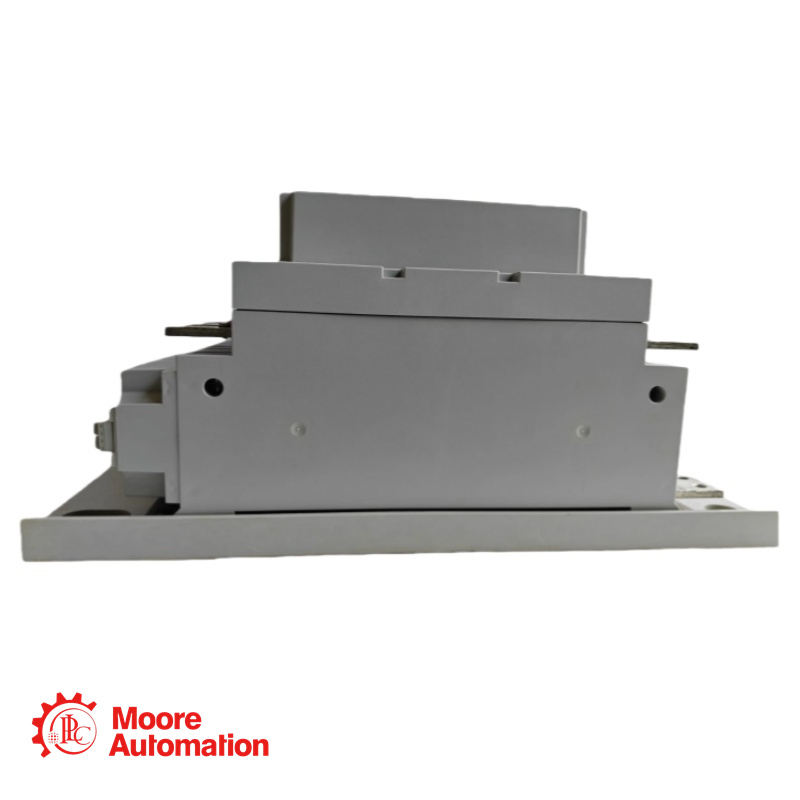

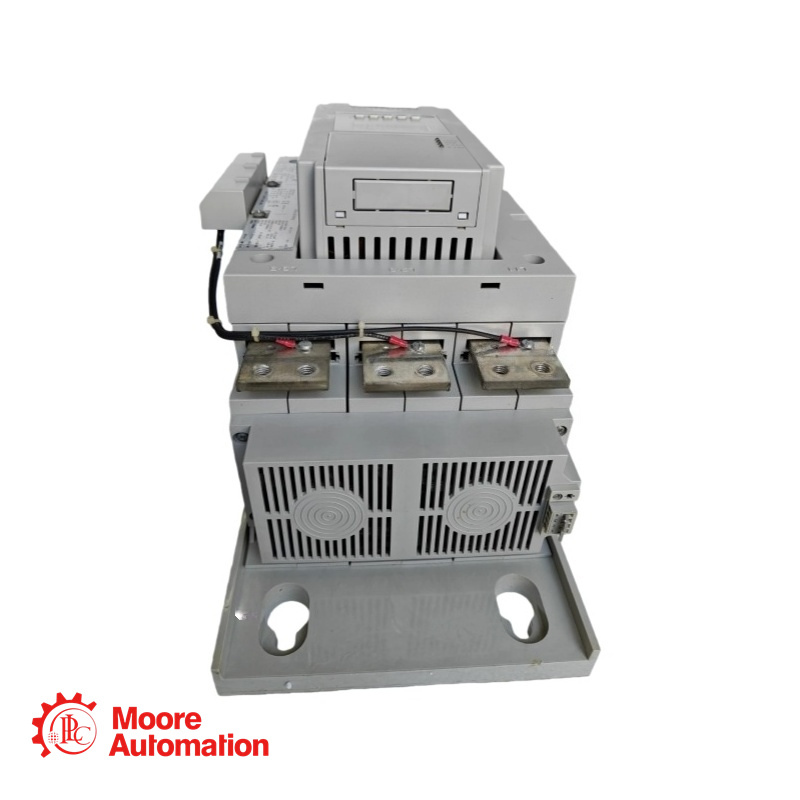

Controlador de motor inteligente PLC 150-F201NBD

Deseja receber um orçamento?

Gerente 5 Estrelas: Frida

Parâmetros do produto

Classificação do controlador: 201 A 75-150 HP a 460 V CA
Tensão de controle: 100...240V CA
Família de produtos: SMC Flex
Tensão operacional nominal (Ue): 200...480 V CA (-15%, +10%) para o circuito de alimentação, em conformidade com as normas UL/CSA/NEMA.
Tipo de tensão para acionamento: CA
Tensão nominal de alimentação de controle: 100 V CA em 50 Hz e 60 Hz.
Conexão e corrente do motor:
Conexão direta à rede: Potência máxima do motor 75 Hp a 230 V CA, 60 Hz, trifásico. Faixa de corrente do motor 67...201 A a 600/690 V CA.
Conexão Delta (Delta Interno): Potência máxima do motor 350 Hp a 575 V CA, 60 Hz, trifásico. Faixa de corrente do motor 116...348 A a 500/575 V CA.
Circuito de controle:
Tensão máxima de entrada no estado DESLIGADO: 50V CA / 10V CC / 12V CA.
Tensão mínima de entrada no estado LIGADO: 85V CA / 19,2V CC / 20,4V CA.
Corrente de entrada no estado LIGADO: 20mA a 120V CA / 40mA a 240V CA / 7,6mA a 24V CA/CC.
Entrada do tacômetro: 0...5V CC, onde 4,5V CC corresponde a 100% da velocidade.
Dissipação de calor em regime permanente com controle e potência do ventilador: 180 W
Temperatura de armazenamento e transporte: -20 °C
Umidade: 5...95% (sem condensação)
Temperatura de operação:
Aberto: -5 a 50 °C (23 a 122 °F)
Altitude: 2000 m
Grau de poluição: 2

Sobre a série

Família de produtos e posicionamento

O SMC Flex faz parte da família de Controladores Inteligentes de Motor (SMC™). É um soft starter modular baseado em microprocessador, projetado para controlar e proteger motores de indução trifásicos.

Principais características

Design modular: Módulo de controle, módulos de alimentação e conjunto de ventoinhas removíveis para facilitar a instalação, manutenção e assistência técnica.
Inteligência Avançada: LCD e teclado integrados para configuração local; também configurável via software para PC.
Bypass integrado: Quando o motor atinge a velocidade máxima, contatos de bypass internos fazem a ponte entre os SCRs para reduzir o calor e economizar espaço.
Múltiplos modos de controle:
– Partida suave, Limite de corrente, Partida com impulso, Partida com rampa dupla, Partida com tensão total
– Controle da bomba (para redução de oscilações de fluido)
– Velocidade lenta predefinida (para posicionamento/alinhamento)
– Frenagem Inteligente do Motor (SMB™), Accu‑Stop™, Redução de Velocidade com Frenagem
– Aceleração de velocidade linear (requer tacômetro)
Flexibilidade nas comunicações: Portas DPI integradas para conexão de Módulos de Interface Humana (HIMs) e adaptadores de comunicação (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, etc.).
Diagnóstico e medição abrangentes: Monitoramento em tempo real de corrente, tensão, potência, energia, fator de potência, capacidade térmica do motor, etc.
Proteção e alarmes: Inclui sobrecarga, subtensão, sobretensão, desequilíbrio de fase, bloqueio, estol, falha de aterramento e muito mais.

Acessórios e opções

Módulos de proteção: Para proteção do lado da linha ou da carga (480V ou 600V).
Kits de terminais de conexão: Necessários para controladores com corrente nominal de 108 A ou superior.
Módulos de Interface Humana (HIMs): Teclados LCD portáteis ou montados em portas.
Módulos de comunicação: Adaptadores para diversas redes industriais.
Kits de atualização: Permitem a conversão de controladores SMC Flex para controladores SMC-50 (com bypass).
