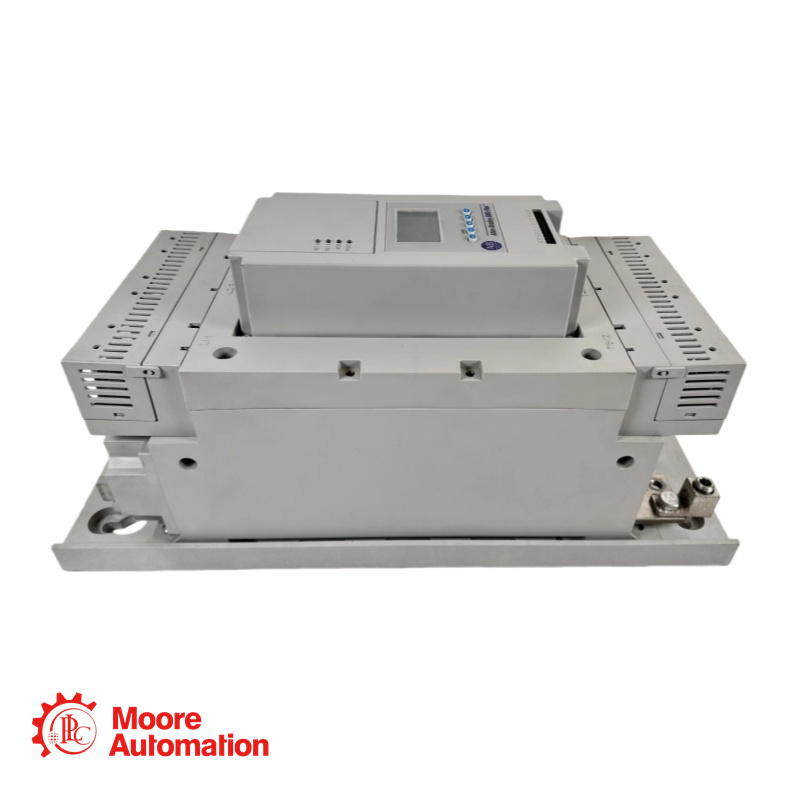

Controlador de motor inteligente PLC 150-F201NBDB

Deseja receber um orçamento?

Gerente 5 Estrelas: Frida

Parâmetros do produto

Classificação do controlador: 201 A 75-150 HP a 460 V CA
Tensão de controle: 100...240V CA
Família de produtos: SMC Flex
Tensão nominal de operação (Ue): 200 V
Tensão nominal de alimentação de controle em CA 50 Hz: 100 V
Tensão nominal de alimentação de controle em CA 60 Hz: 100 V
Corrente de sobrecarga para dispositivos conectados à linha: 67 A
Corrente de sobrecarga para dispositivos conectados em delta: 116 A
Módulo de controle do transformador: 75VA @ 100...240V AC (-15%, +10%)
Classificação da ventoinha do dissipador de calor: 40VA a 110/120V CA ou 220/240V CA
Classificação de tensão inversa de pico repetitiva: 1400 V conforme UL/CSA/NEMA para circuitos de potência
Frequência de operação do circuito de potência: 50/60 Hz
Potência do motor conectado à rede, máx.: 75 hp a 230 V CA, 60 Hz, trifásico
Potência do motor conectado em delta, máx.: 350 hp a 575 V CA, 60 Hz, trifásico
Tensão de impulso nominal conforme IEC para circuito de potência: 6000 V
Resistência dielétrica conforme a norma IEC para circuitos de potência: 2500 V
Faixa de corrente do motor conectado à linha: 67...201 A a 600/7/890 V CA, trifásico
Faixa de corrente do motor conectado em delta: 116...34BA a 500/575V CA, trifásico
Proteção contra transientes (opcional): Varistores de óxido metálico: 220 J para circuito de potência
Tensão de isolamento nominal conforme a norma IEC para circuitos de potência: 500 V
Faixa de tensão operacional nominal de acordo com UL/CSA/NEMA para circuito de alimentação: 200...480V CA (-15%, +10%)
Corrente de entrada no estado DESLIGADO: <10 mA CA, <3 mA CC para circuito de controle @ tensão de entrada no estado DESLIGADO
Corrente térmica convencional (Ith) para contatos auxiliares: CA/CC: 5 A
Corrente de falha disponível padrão, máx.: 70 kA a 690 V para FLC máximo. Número máximo de sensores para entradas PTC: 6.
Módulo de controle de corrente de pico: 5A a 24V CC (-15%, +10%)
Tensão nos terminais PTC (RPTC = aberto), Máx.: 30V para classificações de entrada PTC
Módulo de controle de potência transiente: 60 W a 24 V CC (-15%, +10%)
Módulo de controle de potência em regime permanente: 24 W a 24 V CC (-15%, +10%)
Tensão nos terminais PTC (RPTC = 4 kΩ), Máx.: <7,5 para classificações de entrada PTC
Tempo de resposta para classificações de entrada PTC: 800 ms
Módulo de controle de tempo de pico: 250 ms a 24 V CC (-15%, +10%)
Módulo de Controle de Tempo Transitório: 500 ms a 24 V CC (-15%, +10%)
Resistência a frio da cadeia de sensores PTC, máx.: 1500 Ω para classificações de entrada PTC
Entrada do tacômetro: 0...5V CC a 4,5V CC = 100% da velocidade
Módulo de controle da fonte de alimentação, mínimo: 1608-XLP50E a 24 V CC (-15%, +10%)
Resistência de disparo em curto-circuito para entradas PTC: 25 Ω ± 10 Ω
Resistência de resposta para entradas PTC: 3400 Ω ± 150 Ω
Resistência de reinicialização para entradas PTC: 1600 Ω ± 100 Ω
Tensão de entrada no estado DESLIGADO, máx.: 50 V CA a 10 V CC/12 V CA para circuito de controle
Tensão de entrada no estado LIGADO, Mín.: 85 V CA a 18,2 V CC/20,4 V CA para circuito de controle

Sobre a série

Família de produtos e posicionamento

O SMC Flex faz parte da família de Controladores Inteligentes de Motor (SMC™). É um soft starter modular baseado em microprocessador, projetado para controlar e proteger motores de indução trifásicos.

Principais características

Design modular: Módulo de controle, módulos de alimentação e conjunto de ventoinhas removíveis para facilitar a instalação, manutenção e assistência técnica.
Inteligência Avançada: LCD e teclado integrados para configuração local; também configurável via software para PC.
Bypass integrado: Quando o motor atinge a velocidade máxima, contatos de bypass internos fazem a ponte entre os SCRs para reduzir o calor e economizar espaço.
Múltiplos modos de controle:
– Partida suave, Limite de corrente, Partida com impulso, Partida com rampa dupla, Partida com tensão total
– Controle da bomba (para redução de oscilações de fluido)
– Velocidade lenta predefinida (para posicionamento/alinhamento)
– Frenagem Inteligente do Motor (SMB™), Accu‑Stop™, Redução de Velocidade com Frenagem
– Aceleração de velocidade linear (requer tacômetro)
Flexibilidade nas comunicações: Portas DPI integradas para conexão de Módulos de Interface Humana (HIMs) e adaptadores de comunicação (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, etc.).
Diagnóstico e medição abrangentes: Monitoramento em tempo real de corrente, tensão, potência, energia, fator de potência, capacidade térmica do motor, etc.
Proteção e alarmes: Inclui sobrecarga, subtensão, sobretensão, desequilíbrio de fase, bloqueio, estol, falha de aterramento e muito mais.

Acessórios e opções

Módulos de proteção: Para proteção do lado da linha ou da carga (480V ou 600V).
Kits de terminais de conexão: Necessários para controladores com corrente nominal de 108 A ou superior.
Módulos de Interface Humana (HIMs): Teclados LCD portáteis ou montados em portas.
Módulos de comunicação: Adaptadores para diversas redes industriais.
Kits de atualização: Permitem a conversão de controladores SMC Flex para controladores SMC-50 (com bypass).
