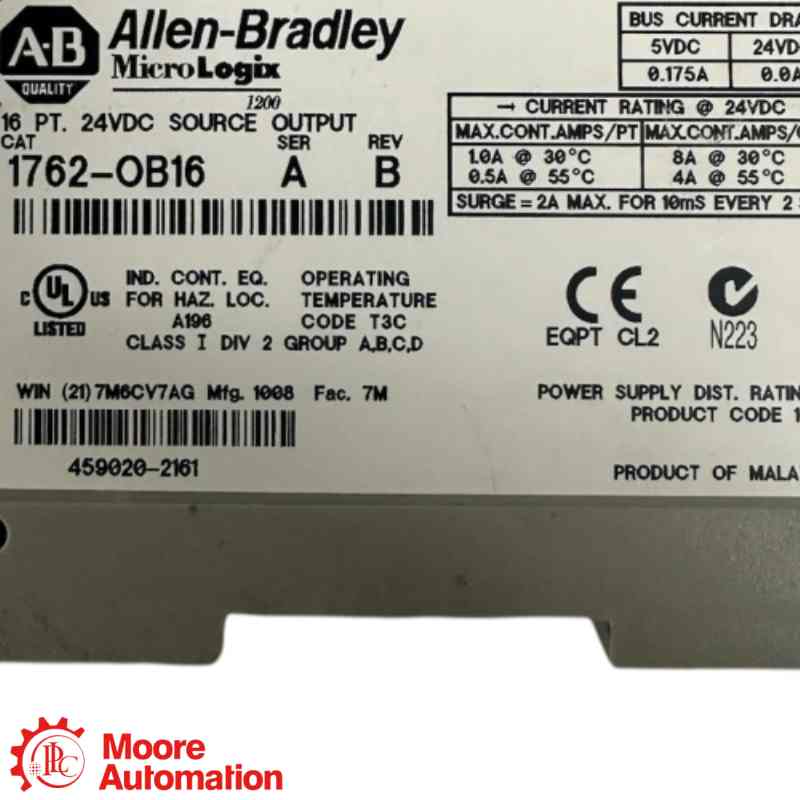

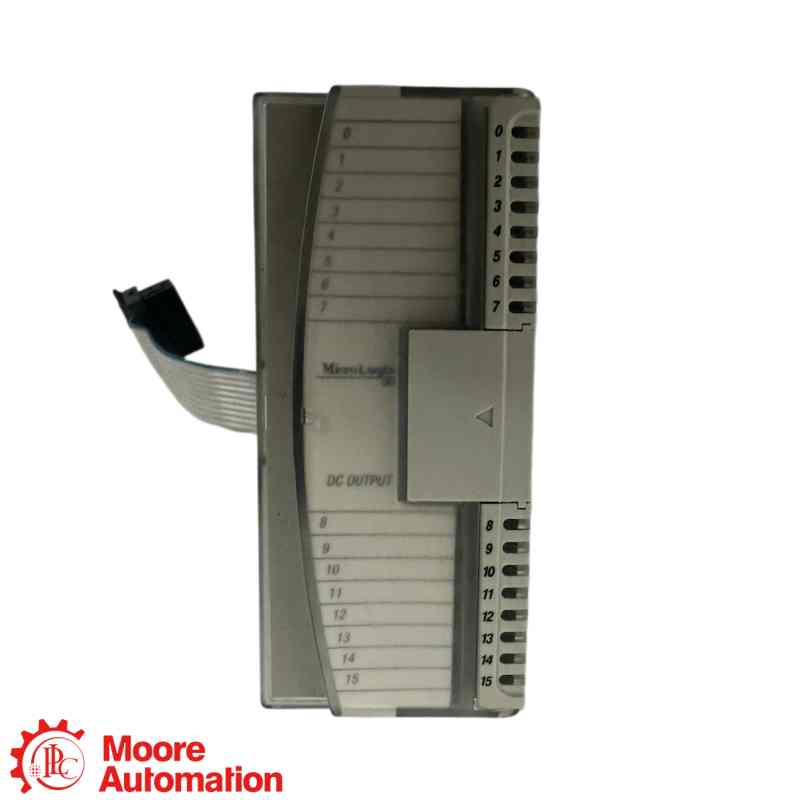

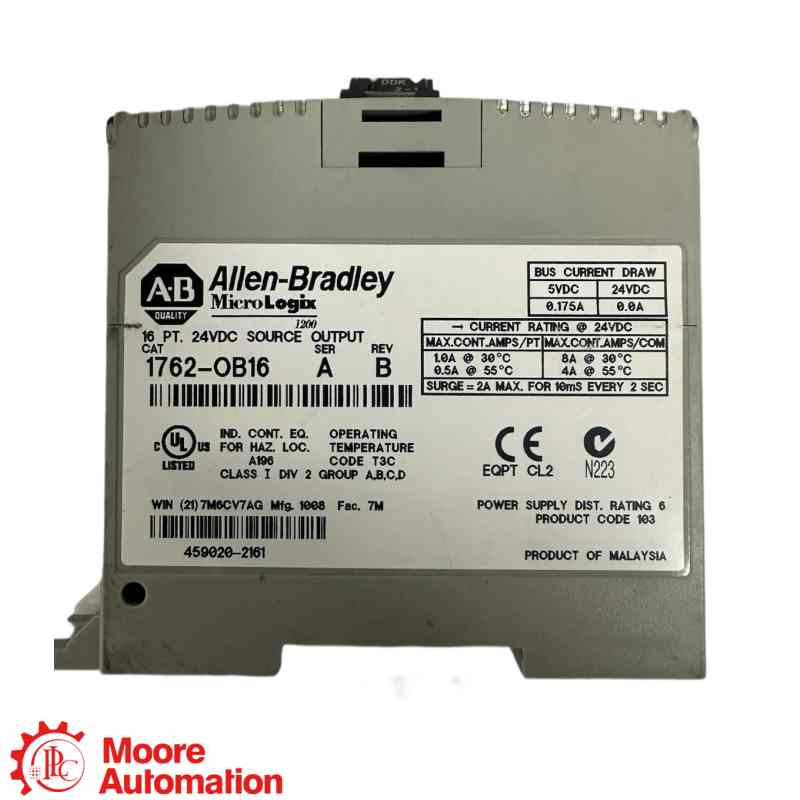

O 1762-OB16 É um módulo de expansão de saída de fonte CC de 24 V de estado sólido com 16 pontos, um ponto comum e uma faixa de operação de 20,4 a 26,4 V CC.
Marca :
PLCNúmero da peça :
1762-OB16Peso :
Approx. 235 g (8.29 oz)Dimensão :
90 × 40 × 87 mm without mounting tabsPaís de origem :
USACódigo SH :
16-Point 24 V DC Source Output ModuleDescrição :
The 1762-OB16 is a 16-point solid-state 24 V DC source output expansion module with one common and a 20.4…26.4 V DC operating range.Clique em “+” para expandir e ver mais especificações.
Fonte: A publicação oficial 1762-IN011 abrange o modelo 1762-OB16. Verifique a placa de identificação, a configuração elétrica, a fiação, o firmware e o projeto salvo antes de realizar a substituição.
1762-OB16 Fornece 16 saídas de fonte de estado sólido para comutação de cargas de campo de 24 V CC em um sistema de E/S de expansão 1762 compatível.
1762-OB16 Possui 16 pontos de saída, numerados de 0 a 15, que compartilham um ponto em comum; a palavra da imagem de saída corresponde diretamente a esses pontos.
1762-OB16 Opera com tensão de 20,4 a 26,4 V CC e suporta até 0,5 A por ponto a 55 °C, sujeito aos limites por comum e por módulo publicados.
1762-OB16 As entradas/saídas de expansão devem ser montadas horizontalmente com a folga de ventilação especificada e conectadas através do barramento de expansão após todos os módulos estarem fixados.
1762-OB16 Não pode ser substituído apenas pela correspondência da contagem de canais, pois o tipo de saída de estado sólido da fonte, a categoria de tensão, os limites de corrente, a fiação e o endereçamento do projeto também devem corresponder.
A 1762-OB16 A consulta deve incluir fotografias da placa de identificação, quantidade, modelo do controlador, posição do módulo, tensão e corrente da carga, fiação dos terminais e a configuração do projeto salva.
Informações oficiais de referência do fabricante para o módulo de saída de fonte CC de 24 V com 16 pontos 1762-OB16.
A publicação oficial 1762-IN011 abrange a identificação, instalação, fiação, configuração e requisitos de operação para esta variante do catálogo.
MANUAL OFICIALEnvie o modelo completo, a quantidade, fotos da placa de identificação e sua pergunta técnica ou de compra.
As informações técnicas nesta página se limitam à publicação oficial 1762-IN011. Não foram utilizadas fontes de produtos de terceiros.
PLC é a referência da família de produtos. O modelo 1762-OB16 deve corresponder à placa de identificação completa, à configuração elétrica, ao arranjo de E/S ou processador, ao firmware, à fiação e ao projeto salvo.
Registre o controlador ou base instalada, as E/S de expansão, o projeto de rede, o firmware e os equipamentos adjacentes.
Fotografe a fiação dos terminais, a alimentação da carga, o comum e a conexão do barramento de expansão antes de remover o módulo.
Antes de energizar, verifique a faixa de operação de 20,4 a 26,4 V CC, os limites de corrente pontual e comum, o tipo de carga e o aterramento.
Não selecione um substituto até que o tipo de saída, a tensão, a corrente, a fiação comum, o endereçamento do slot e a montagem horizontal sejam confirmados.
Compare o código 1762-OB16 e seu sufixo completo com a placa de identificação completa e a documentação do sistema instalado.
Crie uma cópia recuperável do projeto do controlador e registre os parâmetros de firmware, comunicação e E/S antes da remoção.
Registre o protocolo de rede ou serial, endereços, cabos, alimentação e fiação de E/S utilizados pela aplicação instalada.
Antes de colocar o projeto em funcionamento, confirme o número de catálogo, o firmware, a configuração de E/S ou do processador, as portas, a alimentação, a fiação e a compatibilidade com o projeto.
Um fluxo de trabalho claro para aquisição, verificação, preparação de remessa, entrega e garantia do produto.
Inclua o número de peça completo, a quantidade e o local de entrega.
