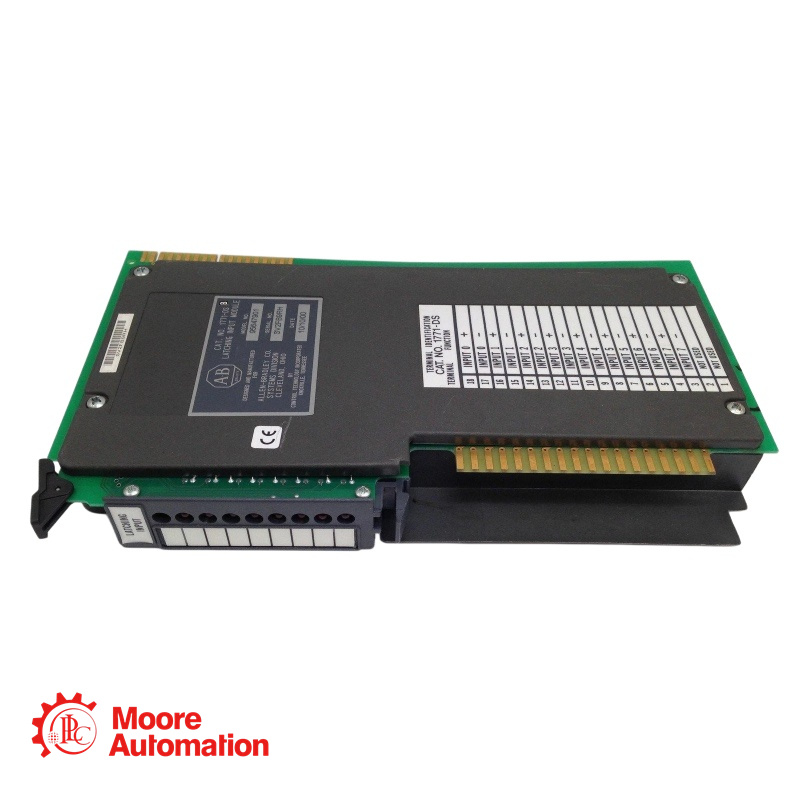

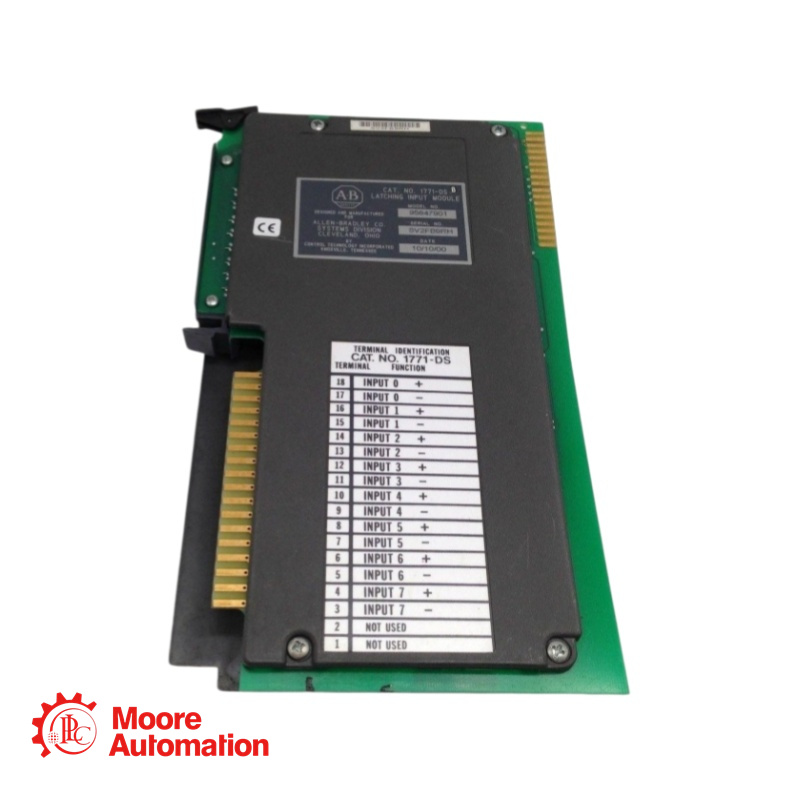

Módulo de entrada PLC 1771-DS

<1771-DS Descrição>

O PLC 1771-DS é um módulo de retenção com entrada de 10-27V DC. Ele retém e detecta pulsos com duração de 0,1 a 5,0 ms. Utilizando um terminal de entrada, o módulo detecta pulsos e insere um bit na tabela de endereços de imagem correspondente durante a próxima varredura de E/S. O módulo 1771-DS responde aos pulsos utilizando um sensor óptico com saída de gate isolada e saída de pulso isolada. A entrada deste módulo opera de duas maneiras. Quando não emparelhado, o módulo opera independentemente; quando emparelhado, ele responde a um determinado pulso ou ao sinal de gate. O pulso que este módulo pode capturar tem a largura mínima de pulso. Com um tempo de captura de pulso de 0,1 ms, 0,5 ms, 1,0 ms, 2,5 ms ou 5,0 ms, é possível selecionar os pulsos medindo a duração de alguns pulsos típicos. Recomenda-se que o tempo de captura utilizável selecionado seja o mais curto possível em termos de utilização da entrada emparelhada. A cada pulso, o 1771-DS requer um tempo de recuperação, que depende do tempo selecionado. Este módulo oferece duas maneiras de redefinir as entradas travadas. Selecionando "mestre", todas as entradas são redefinidas; selecionando "individual", as entradas individuais são redefinidas. O 1771-DS opera em uma faixa de temperatura de 0 a 60 °C e em uma temperatura de armazenamento de -40 a 85 °C, com umidade relativa de 5 a 95%, sem condensação. Ao selecionar as funções do módulo, conecte os plugs ou jumpers correspondentes aos pares apropriados. A tensão reversa máxima utilizada para proteger a entrada do módulo é de 240 V CC. O módulo 1771-DS é protegido por chaveamento. Para evitar a instalação em um slot incorreto, utilize ou insira as faixas de chaveamento nas seguintes posições: entre os pinos 2 e 4 e entre os pinos 18 e 20. Essas faixas de chaveamento possuem um chassi de E/S no conector traseiro superior.
