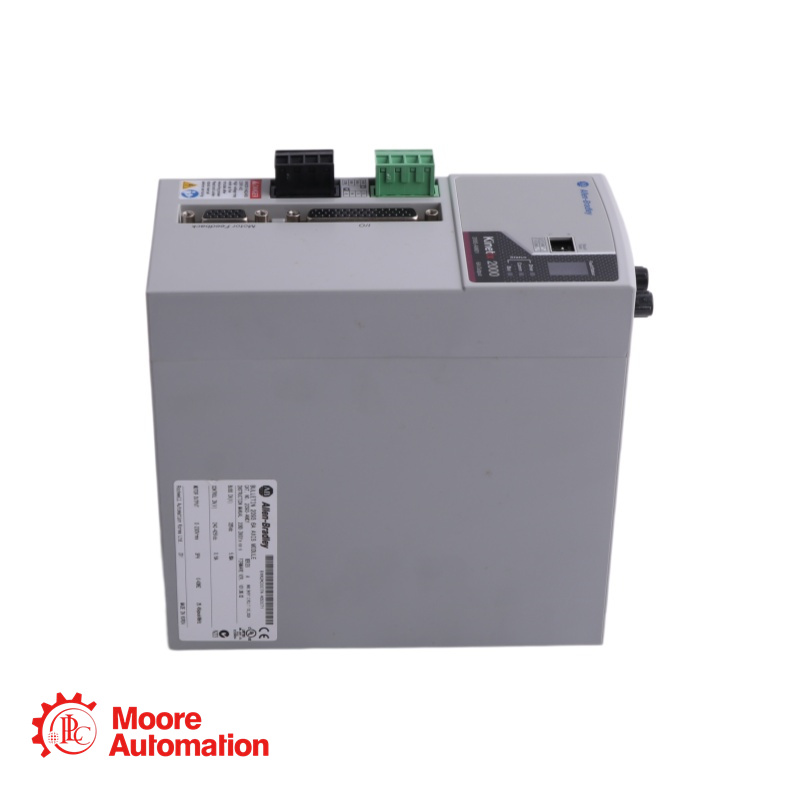

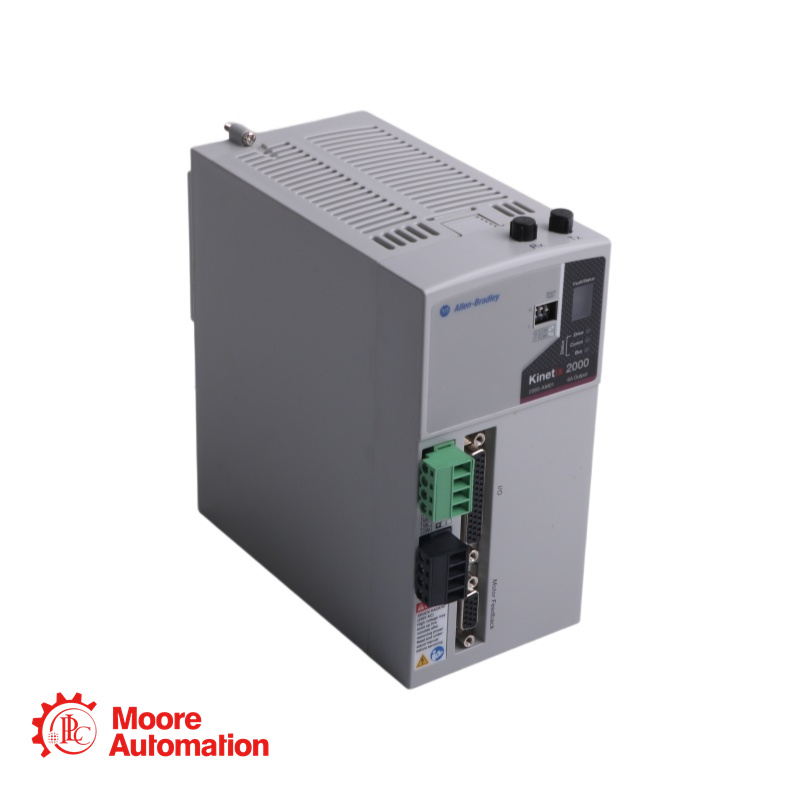

Inversor de módulo de eixo PLC 2093-AM01

2093-AM01

Visão geral

Especificações

O inversor de módulo de eixo 2093-AM01 foi projetado para aplicações avançadas de controle de movimento. Ele opera com uma tensão nominal de barramento CC de 325 V e é capaz de fornecer uma potência de saída contínua de 1,9 kW.

Tipo de acionamento: Servoacionamento multieixo para controle de movimento
Potência de saída contínua: 1,9 kW nominal
Corrente contínua (RMS): 6,0 A
Corrente contínua (0-pk): 8,48 A
Corrente de saída de pico (RMS): 18,0 A
Corrente de saída de pico (0-pk): 25,5 A
Largura de banda do laço de velocidade: 500 Hz
Frequência PWM: 8 kHz

2093-AM01

Pergunta

Responder

Que tipo de motor é compatível com o 2093-AM01?

O modelo 2093-AM01 foi projetado para operar com servomotores das séries MP (baixa inércia) ou TL. Ele é otimizado para uso com motores que possuem tensão nominal de 210 V (RMS).

Qual a diferença entre "Corrente Contínua (RMS)" e "Corrente de Pico"?

Corrente contínua (6,0 A RMS): Esta é a corrente máxima que o inversor pode fornecer ao motor indefinidamente sem sobreaquecimento.
Corrente de pico (18,0 A RMS): Esta é a corrente máxima que o inversor pode fornecer por um curto período (normalmente 2 a 3 segundos) para lidar com alto torque de aceleração ou sobrecargas momentâneas.

Este módulo pode ser usado em uma configuração independente?

Não. O 2093-AM01 é um módulo de eixo que faz parte do sistema de acionamento multieixo Kinetix 2000. Ele deve ser montado à direita de um módulo de fonte de alimentação 2093-AC05-MP5 (ou similar), que gera o barramento CC de 325 V e controla a derivação compartilhada (regeneração) do sistema.
