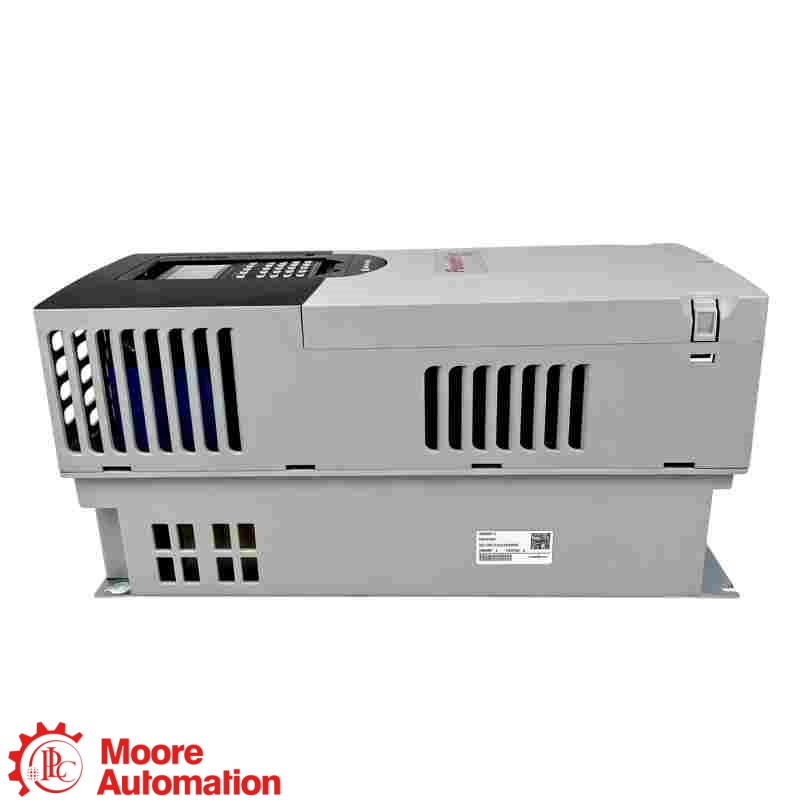

O modelo 20G11NE022JA0NNNNN é um inversor de frequência PowerFlex 755 para entrada trifásica de 600 V CA, com corrente nominal de 22 A e potência de saída de 20 HP para serviço normal / 15 HP para serviço pesado.
Marca :
PLCNúmero da peça :
20G11NE022JA0NNNNNPeso :
Verify from exact product drawingDimensão :
Verify from exact product drawingPaís de origem :
Multiple; verify from the exact product labelCódigo SH :
PowerFlex 755 AC DriveDescrição :
The 20G11NE022JA0NNNNN is a PowerFlex 755 AC Drive with embedded EtherNet/IP for 600 V AC, 3 phase input, rated 22 A with 20 HP normal-duty and 15 HP heavy-duty output.Clique em “+” para expandir e ver mais especificações.
Fonte: A publicação oficial 750-TD001 e a ficha técnica oficial do produto confirmam as especificações técnicas do modelo 20G11NE022JA0NNNNN. Antes de substituir o produto, verifique o número de catálogo completo, a classe de tensão CA de 600 V, a saída de 22 A, as classificações de ciclo de trabalho, a estrutura, o invólucro, a entrada, a filtragem, a frenagem e a configuração HIM.
20G11NE022JA0NNNNN É um inversor de frequência PowerFlex 755 com EtherNet/IP integrado para entrada trifásica de 600 V CA.
20G11NE022JA0NNNNN Possui uma corrente de saída nominal de 22 A; verifique se o número de catálogo completo e a corrente de plena carga do motor estão corretos antes de substituir o produto.
20G11NE022JA0NNNNN Possui potência nominal de 20 HP para operação em regime normal, de acordo com os dados técnicos oficiais.
20G11NE022JA0NNNNN Possui potência nominal de 15 HP para operação em serviço pesado, de acordo com os dados técnicos oficiais.
20G11NE022JA0NNNNN Utiliza uma caixa aberta NEMA/UL IP20/IP00 no formato Frame 3 com refrigeração por ar forçado.
20G11NE022JA0NNNNN Utiliza entrada CA com pré-carga e terminais CC, EtherNet/IP integrado, filtragem com o jumper CM instalado, um transistor DB e sem HIM.
20G11NE022JA0NNNNN Requer verificação do número de catálogo completo, alimentação trifásica de 600 V, classificação de 22 A, seleção de regime de trabalho, Frame 3, invólucro aberto, filtro, transistor DB, configuração sem HIM e sistema de motor instalado.
Informações oficiais de referência do fabricante para o inversor de frequência PowerFlex 755 AC 20G11NE022JA0NNNNN com EtherNet/IP integrado.
A publicação oficial 750-TD001 e a ficha técnica oficial identificam as classificações e a configuração exatas do modelo 20G11NE022JA0NNNNN.
MANUAL OFICIALEnvie o modelo completo, a quantidade, fotos da placa de identificação e sua pergunta técnica ou de compra.
As informações técnicas nesta página se limitam à publicação oficial do fabricante 750-TD001 e à ficha técnica exata do produto 20G11NE022JA0NNNNN. Nenhuma fonte de produto de terceiros foi utilizada.
20G identifica a família PowerFlex 755; em 11NE, o primeiro 1 é reservado, o segundo 1 identifica a entrada CA com pré-carga e terminais CC, N identifica o invólucro aberto IP20/IP00 e E identifica 600 V CA; 022 O código 22 A corresponde a um motor de 20 HP para serviço normal, 15 HP para serviço pesado e estrutura 3; em JA0NNNN, J identifica a filtragem com o jumper CM instalado, A identifica o transistor DB, 0 significa sem HIM e NNNNN são posições não utilizadas.
Inversor de frequência PowerFlex 755 AC com EtherNet/IP integrado.
Primeiro 1 reservado; segundo 1 entrada CA com pré-carga e terminais CC; N invólucro aberto; E 600 V CA.
Saída de 22 A; 20 HP para serviço normal; 15 HP para serviço pesado; Quadro 3.
J: filtrado com jumper CM; A: transistor DB; 0: sem HIM; NNNNN: não utilizado.
Compare o código 20G11NE022JA0NNNNN com a identificação completa da unidade e com a documentação do sistema instalado.
Confirme a alimentação trifásica de 600 V CA, a saída de 22 A e as potências de 20 HP para serviço normal e 15 HP para serviço pesado.
Confirme as configurações integradas de EtherNet/IP, a fiação de controle instalada, o transistor DB, o filtro e a configuração HIM.
Confirme se a estrutura (Frame 3), a classificação IP20/IP00 da classificação NEMA/UL e o tipo de invólucro aberto, se há refrigeração por ar forçado e se as folgas de instalação estão adequadas antes do comissionamento.
