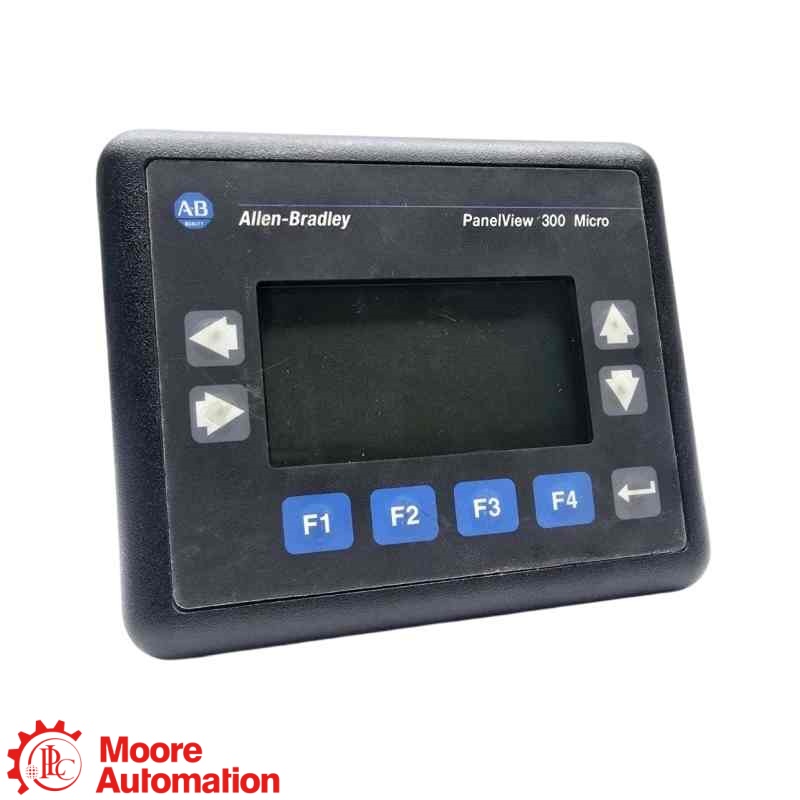

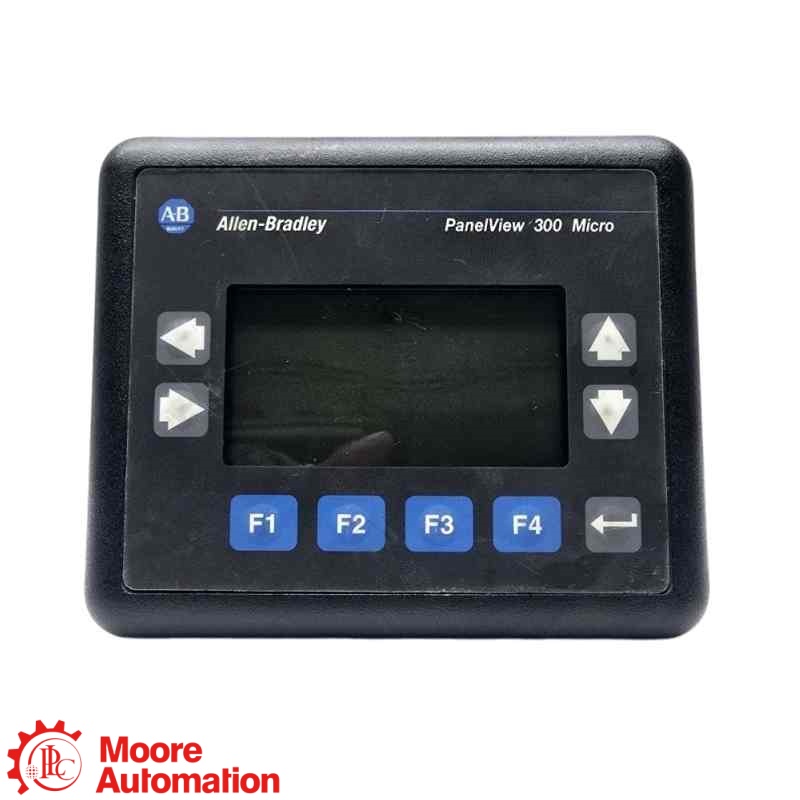

O 2711-M3A19L1 É um terminal de operador PLC PanelView 300 Micro com entrada por teclado, um visor monocromático de 128 × 64 e comunicação RS-232 (DH-485).
Marca :
PLCNúmero da peça :
2711-M3A19L1Peso :
Verify from the exact terminal labelDimensão :
133 × 111 × 48 mm; verify panel cutout and wiring from publication 2711-TD007País de origem :
Verify from the exact terminal labelCódigo SH :
PanelView 300 Micro Operator TerminalDescrição :
The 2711-M3A19L1 is a PLC PanelView 300 Micro operator terminal with keypad input, a 128 × 64 monochrome display and RS-232 (DH-485) communication.Clique em “+” para expandir e ver mais especificações.
Fonte: A publicação oficial 2711-TD007 abrange as especificações técnicas do 2711-M3A19L1. Verifique o número de catálogo do terminal, a alimentação, a fiação de comunicação e o recorte do painel antes da substituição.
2711-M3A19L1 É um terminal de operador PanelView 300 Micro que apresenta informações da máquina e aceita comandos do teclado através de uma aplicação PLC.
2711-M3A19L1 Utiliza um LCD transfletivo monocromático de 128 × 64 com retroiluminação LED e uma área de exibição de 73 × 42 mm.
2711-M3A19L1 Oferece uma porta de comunicação RS-232 compatível com DH-485 através de um conector mini-DIN de 8 pinos e não possui porta para impressora.
2711-M3A19L1 Opera com tensão de 11 a 30 V CC, com entrada nominal de 24 V CC; verifique a polaridade, o aterramento e a capacidade da fonte de alimentação antes da instalação.
2711-M3A19L1 Fornece 170 KB de memória de tempo de execução do aplicativo e 240 KB de memória não volátil para objetos do aplicativo, texto e bitmaps.
2711-M3A19L1 É necessário confirmar o backup do aplicativo, a alimentação de 24 V CC, a fiação RS-232 (DH-485), o recorte do painel e as configurações do controlador antes da substituição.
2711-M3A19L1 As consultas devem incluir o número de catálogo exato, série ou revisão, quantidade, modelo do controlador, detalhes da aplicação e fotografias nítidas da placa de identificação.
Informações oficiais de referência do fabricante para o terminal de operador PanelView 300 Micro, modelo 2711-M3A19L1.
A publicação oficial 2711-TD007 fornece as especificações técnicas do terminal de operador PanelView 300 Micro, modelo 2711-M3A19L1.
MANUAL OFICIALEnvie o modelo completo, a quantidade, fotos da placa de identificação e sua pergunta técnica ou de compra.
As informações técnicas nesta página se limitam à publicação oficial 2711-TD007 e à documentação específica do terminal do operador do modelo. Não foram utilizadas fontes de produtos de terceiros.
PLC é a referência da família de produtos. O modelo 2711-M3A19L1 deve ser compatível com a etiqueta completa do terminal, a aplicação de instalação, a alimentação de 24 V CC, a fiação RS-232 (DH-485) e o recorte do painel.
Anote a localização do controlador instalado, da fonte de alimentação de 24 V CC, da fiação de comunicação mini-DIN de 8 pinos e do recorte do painel.

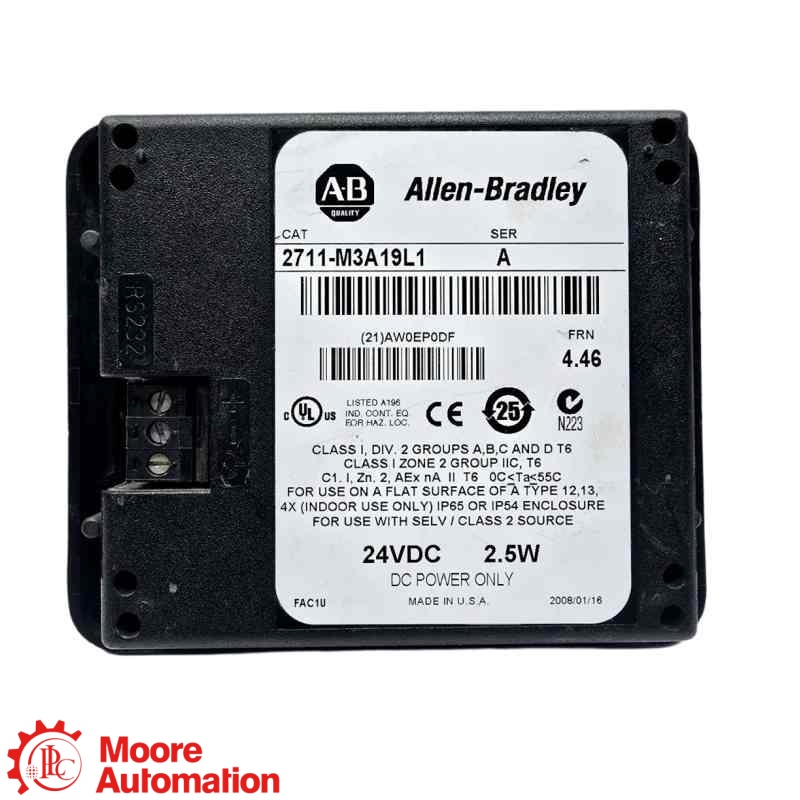

Fotografe a etiqueta do terminal, o conector de alimentação, a fiação de comunicação e a montagem no painel antes de removê-los.
Antes de colocar o painel em funcionamento, verifique a entrada de 11 a 30 V CC, a fiação de comunicação e o aterramento do painel.
Não selecione um substituto até que o visor, o teclado, o protocolo de comunicação, a alimentação e as dimensões do painel sejam confirmados.
Compare o código 2711-M3A19L1 com a etiqueta completa do terminal e a documentação do sistema instalado.
Antes de substituir o terminal, confirme o aplicativo instalado, as configurações de comunicação e o estado da máquina.
Anote o controlador, a fonte de alimentação de 24 V CC, a fiação RS-232 (DH-485) e o recorte do painel.
Confirme o número de catálogo exato do terminal, o arquivo de aplicação, o fornecimento de energia, a fiação de comunicação e a montagem do painel antes do comissionamento.
Um fluxo de trabalho claro para aquisição, verificação, preparação de remessa, entrega e garantia do produto.
Inclua o número de peça completo, a quantidade e o local de entrega.
