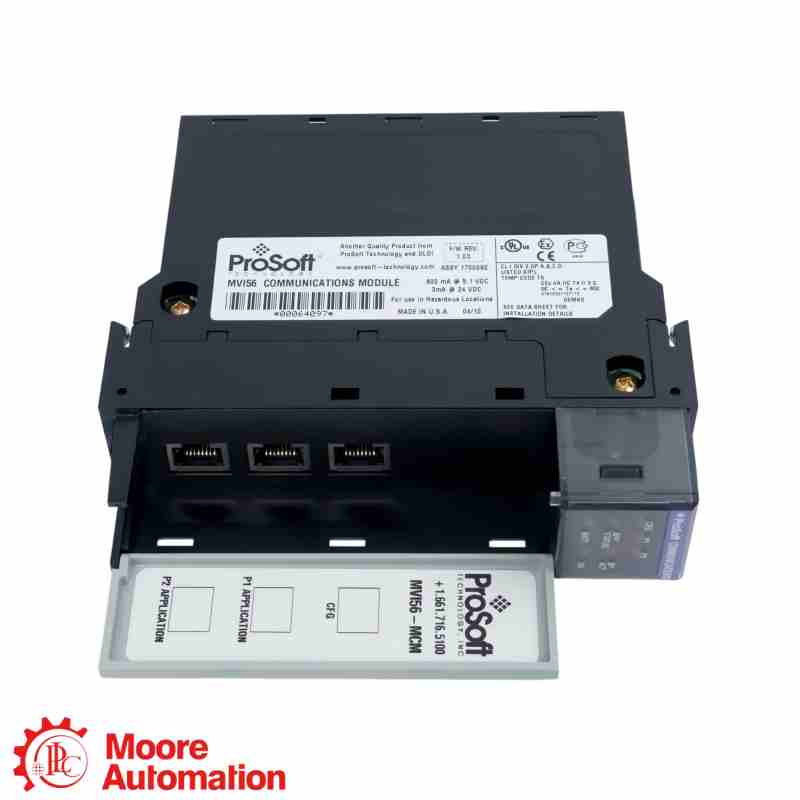

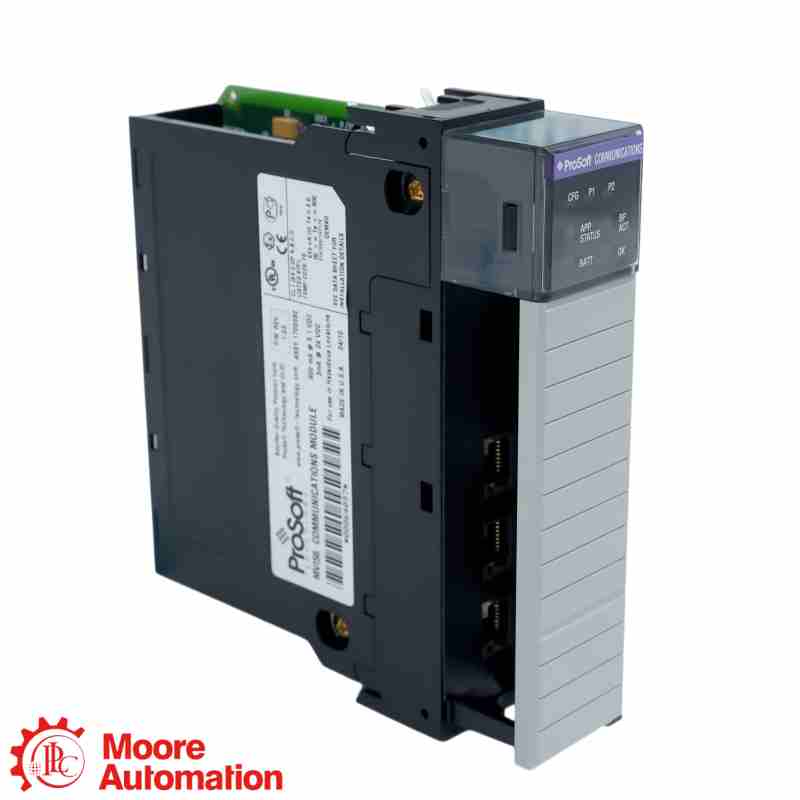

Módulo de comunicação Modbus ProSoft Technology MVI56-MCM ControlLogix
Módulo de comunicação Modbus ProSoft Technology MVI56-MCM ControlLogix
Módulo de comunicação Modbus ProSoft Technology MVI56-MCM ControlLogix

Módulo de comunicação Modbus ProSoft Technology MVI56-MCM ControlLogix

PROSOFT TECHNOLOGY · MÓDULO DE COMUNICAÇÃO MODBUS CONTROLLOGIX

MVI56-MCM

O MVI56-MCM é um módulo de comunicação Modbus da ProSoft Technology para a plataforma ControlLogix. Ele fornece duas portas seriais configuráveis ​​para comunicação mestre/escravo Modbus RTU ou ASCII.

TIPO DE PRODUTOMÓDULO DE COMUNICAÇÃO MODBUS
PLATAFORMACONTROLLOGIX
PROTOCOLOMODBUS RTU / ASCII
APLICATIVOIntegração serial ControlLogix-Modbus
FABRICANTETecnologia ProSoft
CONDIÇÕES / GARANTIAProduto novo e original · Garantia de um ano
CERTIFICAÇÃO ISOProduto com certificação ISO
VERIFICAÇÃO● Fotos e vídeos do produto fornecidos mediante solicitação.
SOLICITE UM ORÇAMENTO
BUSCA DE MODELOSEncontre um número de peça específicoAbra diretamente a página do produto Moore Automation mais adequado.
Tecnologia ProSoft ● MÓDULO MODBUS CONTROLLOGIX
MÓDULO CONTROLLOGIX DA TECNOLOGIA PROSOFT

MVI56-MCM

MÓDULO DE COMUNICAÇÃO MODBUS

PLATAFORMA CONTROLLOGIX · MODBUS RTU / ASCII · MESTRE / ESCRAVO

FUNÇÃO DO MÓDULO
MVI56-MCM O ControlLogix Modbus Communication Module da ProSoft Technology é um módulo de comunicação Modbus. Suas duas portas seriais podem ser configuradas independentemente para operação mestre/escravo Modbus RTU ou ASCII.
NOTA DE CONFIGURAÇÃO
Para MVI56-MCM, corresponda ao slot ControlLogix, mapeamento de E/S, interface serial, função mestre/escravo da porta, taxa de transmissão e configuração Modbus RTU/ASCII.
👩‍💼
QUER O MELHOR PREÇO?
Frida
Líder de Vendas 🏆
E-MAILvendas5@mooreplc.com WHATSAPP+86 153 5940 8275
ESPECIFICAÇÕES OFICIAIS DO FABRICANTE

Especificações técnicas

ABRIR MANUAL OFICIAL ↗
MÓDULO DE COMUNICAÇÃO MODBUS MVI56-MCM

Dados de identificação em resumo

Clique em “+” para expandir e ver mais especificações.

MODELO EXATOMVI56-MCM
FAMÍLIA DE PLATAFORMASMVI56 · ControlLogix
DESIGNAÇÃO DO MODELOMCM · Módulo de Comunicação Modbus
VIDA ÚTILProduto legado
A designação completa MVI56-MCM identifica o módulo de comunicação Modbus do ProSoft ControlLogix.
Referência de substituição legadaListas ProSoft MVI56E-MCM como substituto atual do MVI56-MCM. Confirme o programa instalado, o mapeamento de E/S e a configuração da porta serial antes da migração.
INFORMAÇÕES GERAIS −
MarcaTecnologia ProSoft
ModeloMVI56-MCM
Tipo de produtoMódulo de comunicação Modbus
PlataformaControlLogix
Modos de protocoloModbus RTU e Modbus ASCII
Função operacionalMestre ou Escravo
Portas de aplicação2 portas seriais
Vida útilProduto legado
COMUNICAÇÃO SERIAL +
InterfacesRS-232, RS-422 e RS-485
Taxa de transmissão (baud rate)110 a 115.200 baud
ParidadeNenhum, ímpar ou par
Bits de dados5, 6, 7 ou 8
Bits de parada1 ou 2
atraso RTS0 a 65.535 ms
Conector da porta de aplicaçãoRJ45; Cabo DB-9M incluído
Isolamento do plano de fundoIsolamento óptico de 500 V
ENERGIA E MEIO AMBIENTE +
Corrente do backplane800 mA a 5 VCC; 3 mA a 24 VCC
Temperatura de operação0 a 60°C (32 a 140°F)
Temperatura de armazenamento-40 a 85°C (-40 a 185°F)
Umidade relativa5 a 95%, sem condensação
Choque30 g em funcionamento; 50 g fora de funcionamento
Vibração5 g de 10 a 150 Hz
DOCUMENTAÇÃO E CICLO DE VIDA +
Documento oficialManual do Usuário MVI56-MCM
mapeamento de E/S250 palavras de entrada; 248 palavras de saída
Modelo de substituiçãoMVI56E-MCM
Verificação do pedidoA correspondência com a placa de identificação e configuração completas do MVI56-MCM
Fonte: Manual do usuário do ProSoft Technology MVI56-MCM e documentação oficial do produto legado.
Perguntas frequentes

Perguntas mais frequentes dos compradores

O que faz a função ControlLogix? MVI56-MCM fornecer?+

MVI56-MCM é o módulo de comunicação serial Modbus mestre/escravo de uso geral da ProSoft Technology para a plataforma ControlLogix.

Quais modos Modbus MVI56-MCM apoiar?+

MVI56-MCM Suporta o modo Modbus RTU com CRC-16 e o ​​modo Modbus ASCII com verificação de erros LRC.

Quais interfaces seriais estão disponíveis em MVI56-MCM?+

As duas portas de aplicação suportam RS-232, RS-422 e RS-485. Cada porta de aplicação utiliza um conector RJ45 com um cabo DB-9M fornecido e oferece isolamento óptico de 500 V em relação ao painel traseiro.

Que enquadramento serial pode ser configurado para MVI56-MCM?+

A faixa documentada é de 110 a 115.200 baud, com 5, 6, 7 ou 8 bits de dados, paridade nenhuma/ímpar/par e 1 ou 2 bits de parada.

Quais são os limites de corrente e temperatura do backplane que se aplicam? MVI56-MCM?+

O módulo consome 800 mA a 5 VCC e 3 mA a 24 VCC. A faixa de operação documentada é de 0 a 60 °C, com armazenamento de -40 a 85 °C.

O que deve ser verificado ao substituir MVI56-MCM?+

A placa de identificação do módulo, o slot ControlLogix, o mapeamento de E/S do controlador, a função mestre/escravo, a interface serial e os parâmetros da porta devem ser verificados. A ProSoft lista o MVI56E-MCM como o modelo de substituição atual.

CONTATE UM ESPECIALISTA EM PRODUTOS

Verifique sua configuração com o Frida

Compartilhe o número completo do pedido e os detalhes da aplicação para verificação de compatibilidade, disponibilidade e prazo de entrega.

ESCOLHA UM MÉTODO DE CONTATO DIRETO
FICHA DE DADOS

Informações do produto para
MVI56-MCM

Documentação oficial da ProSoft Technology para o módulo de comunicação Modbus MVI56-MCM ControlLogix.

Documentação oficial do MVI56-MCM

O manual oficial do usuário abrange as especificações de hardware, a operação Modbus mestre/escravo, os códigos de função suportados, a configuração de portas e a integração com o ControlLogix.

ABRIR MANUAL OFICIAL

Entre em contato para obter suporte.

Envie o modelo completo, a quantidade e sua dúvida técnica ou de compra.

Os valores técnicos desta página são baseados no manual do usuário exato do MVI56-MCM da ProSoft Technology e na documentação de produtos legados.

IDENTIFICAÇÃO DO MODELO

O que significa o código do modelo MVI56-MCM?

MVI56 Identifica a família de módulos integrados ao chassi ControlLogix da ProSoft, enquanto MCM é a designação do Módulo de Comunicação Modbus.

Tecnologia ProSoft · MARCA
MVI56-MCMMODELO EXATO
MVI56

Família de módulos ControlLogix

Identifica a plataforma de módulo de comunicação integrado ao chassi ProSoft para ControlLogix.

MCM

Módulo de comunicação Modbus

Identifica a função de comunicação serial Modbus RTU/ASCII mestre/escravo.

REFERÊNCIA COMPLETA

MVI56-MCM

Número de catálogo completo do módulo de comunicação Modbus da ControlLogix.

Significado do modelo: O MVI56-MCM combina a designação da família de módulos ControlLogix com o identificador do módulo de comunicação Modbus.
ÁREAS DE APLICAÇÃO

Mapa de aplicação para MVI56-MCM

Integração ControlLogix-ModbusTroca de dados seriais Modbus entre um controlador ControlLogix e dispositivos de campo compatíveis.
Redes mestras ModbusEnvie comandos Modbus configuráveis ​​para dispositivos escravos através de qualquer porta serial de aplicação.
CENTRAL DE APLICAÇÕESMVI56-MCMControlLogix · Modbus RTU/ASCII · mestre/escravo
Conectividade Modbus SlaveExponha os dados do módulo a um mestre Modbus remoto através de uma porta de aplicação configurada como escrava.
Chassis ControlLogix local ou remotoAplique o módulo de uso geral em um chassi local ou em um chassi remoto conectado via Ethernet.
