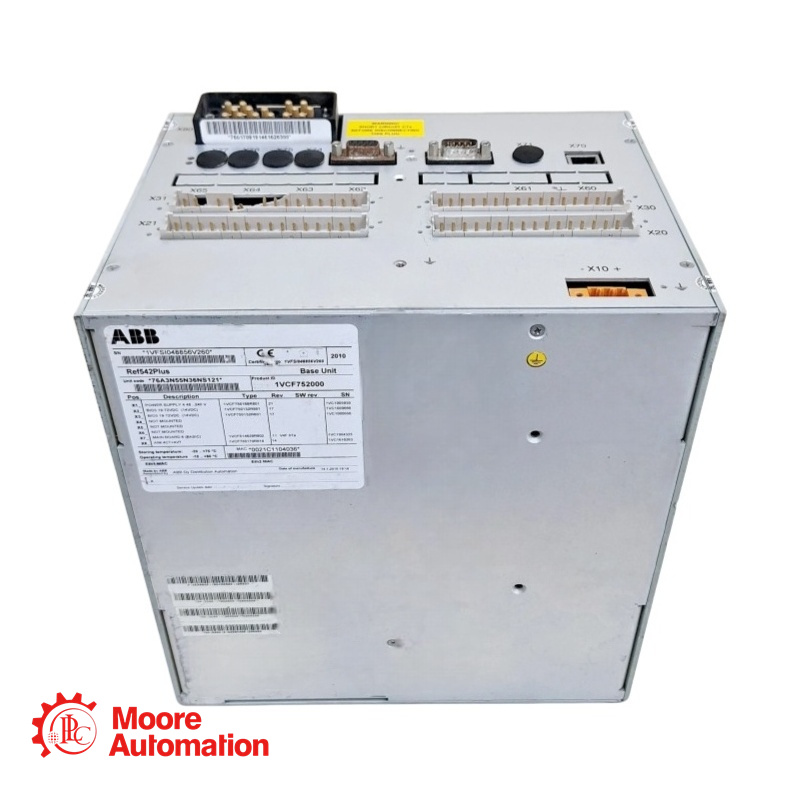

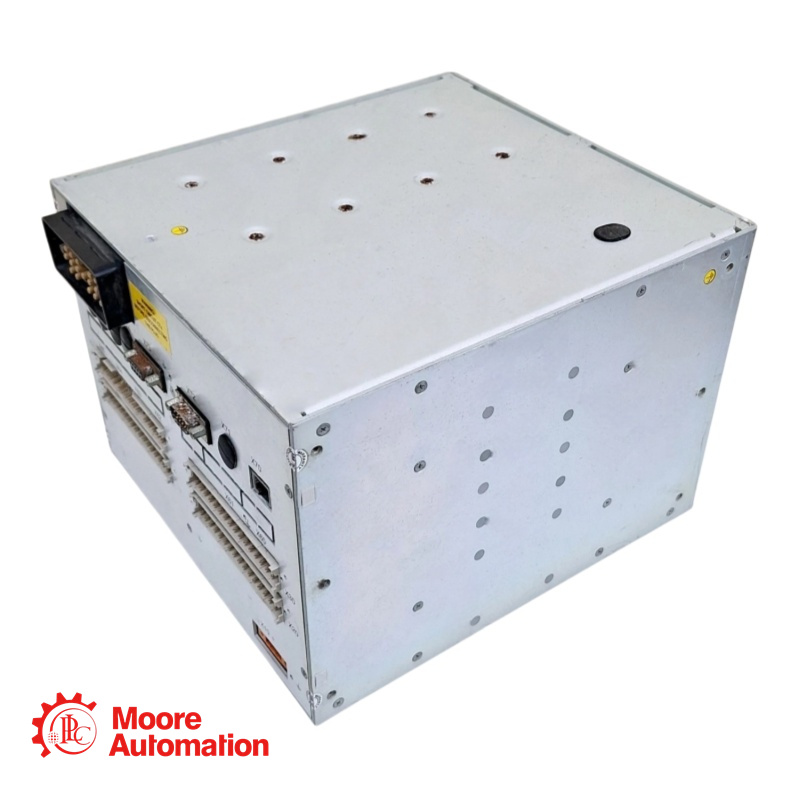

REF 542plus 1VCF752000 Terminal de Alimentação - ABB

Entre em contato aqui!

Vendas Gerente Frida ★★★★★

Descrição

• O Feeder Terminal 542plus 1VCF752000 é um terminal compacto de proteção, controle, medição e supervisão para sistemas de distribuição de energia.

• O mesmo terminal pode ser usado para proteção e controle de alimentadores, transformadores e motores, ou exclusivamente para controle de painéis elétricos. O terminal apresenta uma ampla gama de funções de proteção e gerenciamento, prontamente disponíveis para adaptar a unidade à aplicação pretendida.

Especificação

●Família de produtos: Terminal de alimentação REF542plus
●Número da peça: 1VCF752000
●Tensão auxiliar nominal: 48 V CC a 220 V CC
●Corrente nominal (em): 0,2 A, 1,0 A, 5,0 A
●Tensão nominal (Un): 100 - 125 V CA
●Frequência nominal (fn): 50 Hz / 60 Hz
●Número máximo de canais: até 8 canais de entrada analógica.
●Consumo (atual): ≤0,1 VA em In
●Consumo (Tensão):≤0,25 VA em Un

Aplicativo

O REF 542plus 1VCF752000 É amplamente utilizado em:

Proteção de alimentadores: sobrecorrente, falha de aterramento e religamento para alimentadores de entrada e saída em subestações de distribuição.

Proteção do transformador: Proteção diferencial (87), falha de terra restrita (87N) e proteção contra sobrecarga térmica para transformadores de potência.

Proteção do motor: Funções específicas, incluindo rotor bloqueado (51LR), número de partidas (66) e réplica térmica (49) para motores em ambientes industriais (incluindo versões com certificação ATEX para áreas explosivas).

Controle de painéis elétricos: Controle local ou remoto de disjuntores, seccionadores e chaves de aterramento.

Mitigação da qualidade de energia: Controlador de fator de potência (55) e proteção contra harmônicos elevados.

Perguntas frequentes sobre REF 542plus 1VCF752000

• P1: Quais protocolos de comunicação são suportados pelo REF542plus 1VCF752000?

A:O dispositivo suporta IEC 61850-8-1, IEC 60870-5-103, Modbus RTU, Modbus TCP, SPA e LON (LAG 1.4) através de módulos de comunicação opcionais.

• P2: O REF542plus pode ser conectado a transformadores de corrente (TCs) convencionais, bem como a sensores?

UM: Sim. As entradas analógicas são projetadas para conexão tanto com transformadores de instrumentos convencionais (TCs/TPs) quanto com sensores não indutivos.

• P3: O que acontece se a unidade perder energia?

UM: O REF542plus está equipado com memória não volátil para registros de falhas e configurações. Além disso, cada módulo de E/S binário inclui um contato de vigilância que é acionado em caso de perda de energia ou falha de hardware para alertar o sistema.

• Q4: Quantas funções de proteção podem estar ativas simultaneamente?

UM: Em uma única unidade REF542plus, é possível instalar e ativar até 24 funções de proteção.
