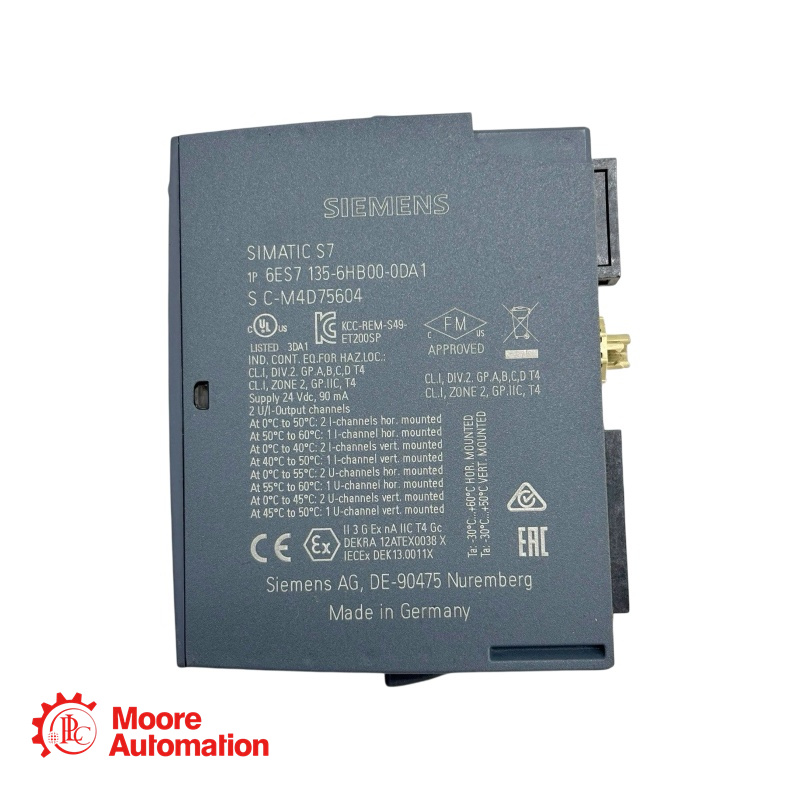

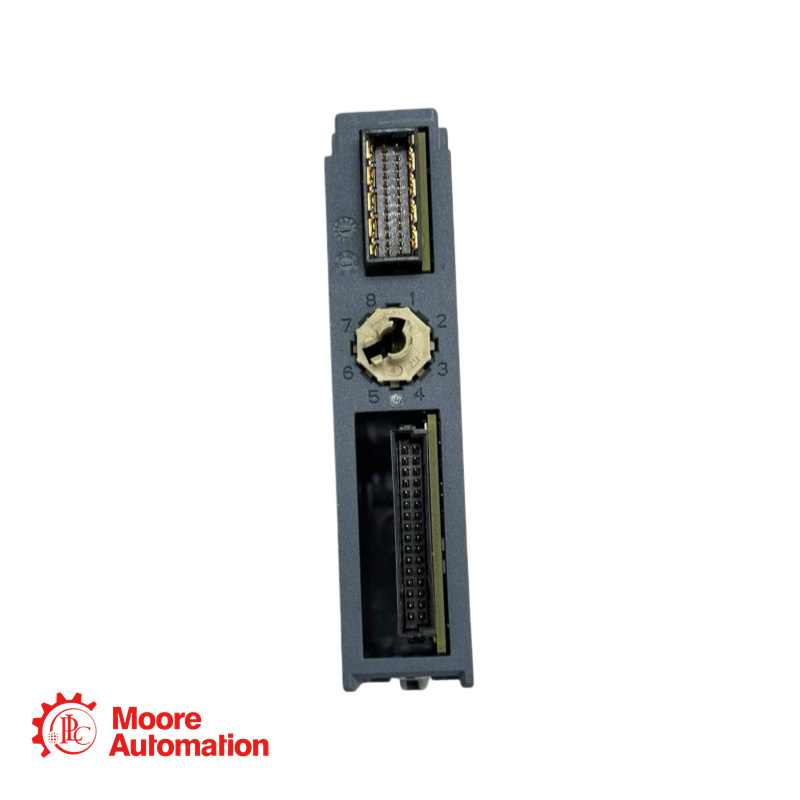

Módulo de saída analógica Siemens 6ES7135-6HB00-0DA1

Contate-nos

E-mail:vendas5@mooreplc.com
Telefone/WhatsApp/WeChat:+86 15359408275

Descrição

SIMATIC ET 200SP, módulo de entrada analógica, padrão AI 4XU/I de 2 fios, adequado para BU tipo A0, A1, código de cores CC03, diagnóstico do módulo, 16 bits, +/-0,3%. O modelo 6ES7134-6HD00-0BA1 foi descontinuado. Seu modelo substituto direto é o 6ES7134-6HD01-0BA1.

Especificações

Número de saídas analógicas: 2
Versão do firmware: V2.0.1
Unidades base utilizáveis: BU tipo A0, A1
Tensão de alimentação (nominal): 24 V CC
Faixa de tensão de alimentação: 19,2 V a 28,8 V CC
Consumo de corrente: 45 mA (sem carga)
Perda de potência típica: 0,9 W
Tempo de ciclo (todos os canais), min.: 125 μs
Resistência de carga: Tensão de saída: mín. 2 kΩ; Corrente de saída: máx. 500 Ω
Comprimento máximo do cabo blindado: 1000 m (200 m para saída de tensão)

Aplicativo

Malhas de Controle de Alta Velocidade: O módulo foi projetado para aplicações que exigem saída de sinal rápida e sincronizada no tempo. Seu suporte ao modo isócrono com um tempo mínimo de ciclo de barramento de 125 μs o torna ideal para uso em sistemas de controle de alta velocidade onde a temporização precisa é fundamental.
Controle Preciso de Atuadores: Projetado para aplicações que exigem alta precisão e resolução (16 bits) no controle de atuadores. Isso inclui tarefas como o controle contínuo de válvulas, inversores e outros equipamentos de processo onde ajustes precisos de sinais de tensão ou corrente são necessários.
Tarefas em Tempo Real: O módulo se destaca em ambientes onde sinais analógicos precisam ser atualizados com latência muito baixa. Isso inclui aplicações como controle rápido em malha fechada na manufatura, robótica e outros processos industriais críticos em termos de tempo.
Utilização em sistemas de E/S distribuídos: Como um módulo para o sistema ET 200SP, é ideal para arquiteturas de automação descentralizadas. Pode ser instalado próximo à máquina (por exemplo, em pequenas caixas de controle perto da máquina) para controlar dispositivos analógicos localmente, reduzindo a complexidade da fiação e melhorando a integridade do sinal.
