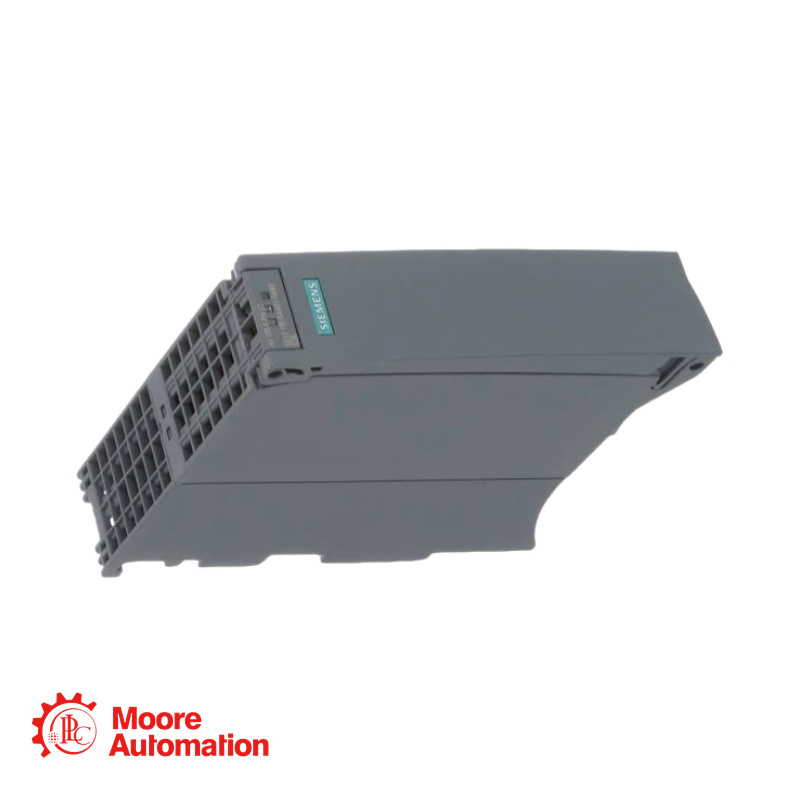

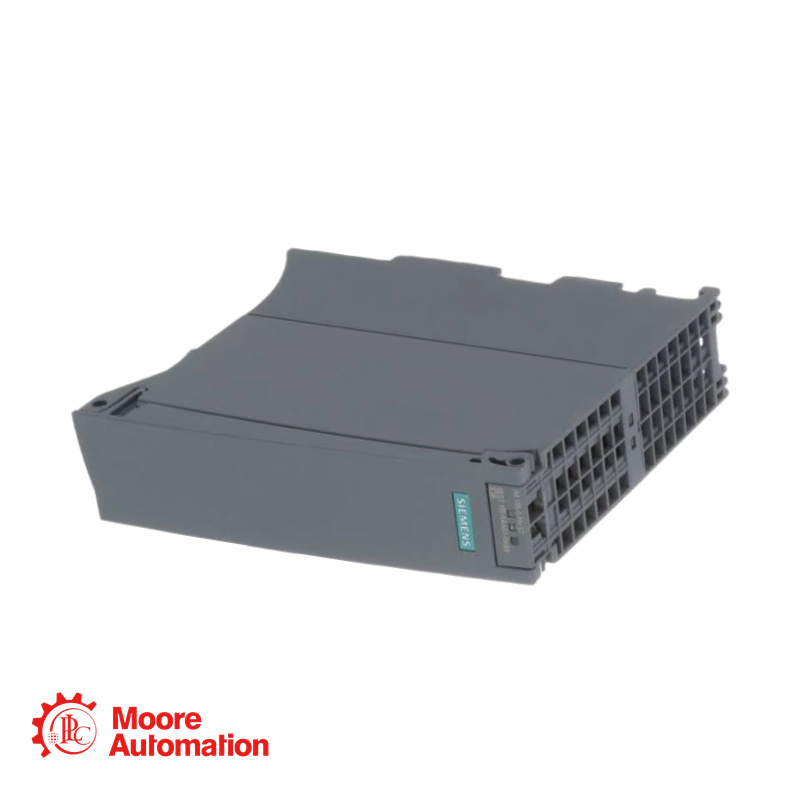

Siemens 6ES7155-5AA01-0AB0 I/O-DEVICE INTERFACEMODULE

Ficha técnica do produto

Designação do tipo de produto: IM 155-5 PN ST
Número do artigo (MLFB): 6ES7155-5AA01-0AB0
Estado funcional do hardware: a partir de FS01
Versão do firmware: V4.1.0
Atualização de firmware possível: Sim
ID do fornecedor: 0x002A
ID do dispositivo: 0x0312
Software de configuração: STEP 7 TIA Portal a partir da versão 15, arquivo GSD para PROFINET (GSDML V2.3)
Fonte de alimentação integrada do sistema: Sim, 14 W
Posição da fonte de alimentação do sistema: Pode ser conectada à esquerda do módulo de interface.
Número de segmentos de alimentação: 3 (incluindo o módulo de interface)
Número máximo de módulos de E/S: 30 (com fonte de alimentação adicional), 12 (sem fonte de alimentação adicional)
Número máximo de submódulos por estação: 256 (9 por módulo de E/S)
Espaço de endereçamento por módulo: 256 bytes (dados de entrada e saída, cada um)
Espaço de endereçamento por estação: 512 bytes (dados de entrada e saída, cada um)
Interfaces PROFINET: 1 interface com 2 portas (switch integrado)
Tipo de porta: RJ45 (Ethernet)
Velocidade de transmissão: 100 Mbps full duplex (100BASE-TX)
Equidistância/pulso de clock mais curto: 250 µs
Máx. Tempo de ciclo do barramento (TDP): 250 µs
Variação (máx.): 1 µs
Tensão de alimentação: 24 VCC (intervalo: 19,2 V a 28,8 V)
Proteção contra inversão de polaridade: Sim
Proteção contra curto-circuito: Sim
Tempo de armazenamento de energia na rede elétrica: 10 ms de tempo de armazenamento de energia.
Consumo de corrente (nominal): 0,2 A a 24 VCC (sem carga)
Consumo máximo de corrente: 1,2 A
Corrente máxima de pico: 9 A
Potência de entrada no barramento do backplane: 14 W
Consumo de energia do barramento do backplane: 2,3 W (com fonte de alimentação do sistema separada à esquerda)
Perda de potência típica: 4,5 W
Tensão de teste de isolamento: 707 V CC (teste de tipo)
Temperatura de operação (horizontal): -25 °C a 60 °C (a partir de FS03)
Temperatura de operação (vertical): -25 °C a 40 °C (a partir de FS03)
Máx. Altitude de instalação: 5000 m (restrições acima de 2000 m)
