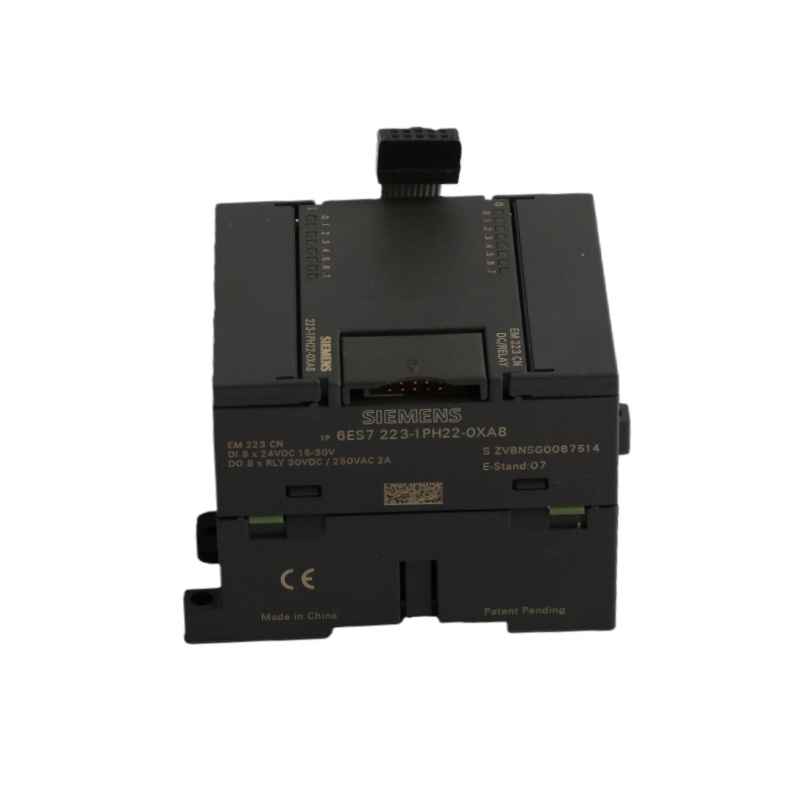

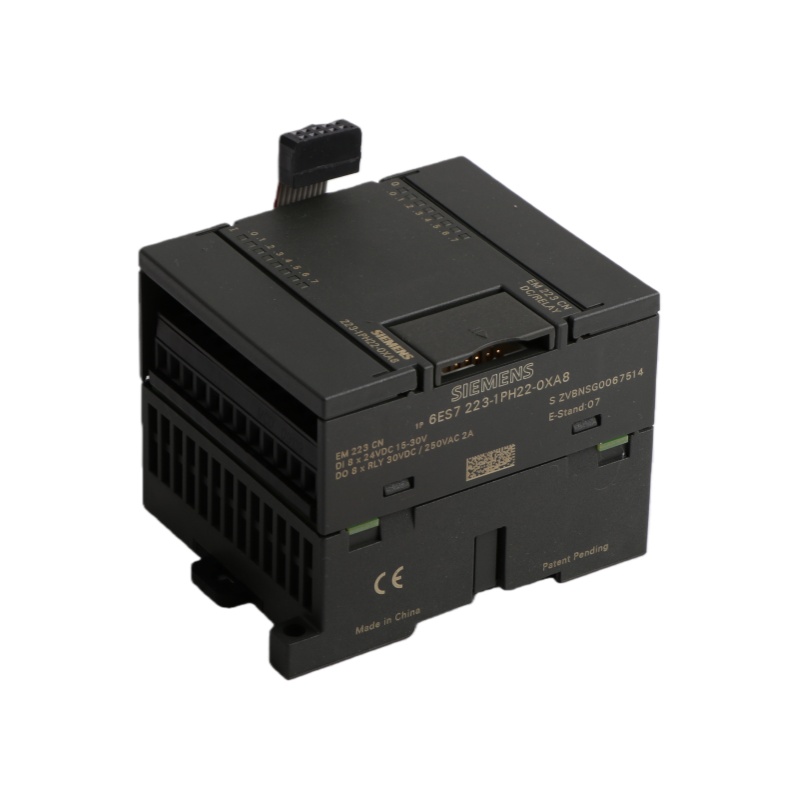

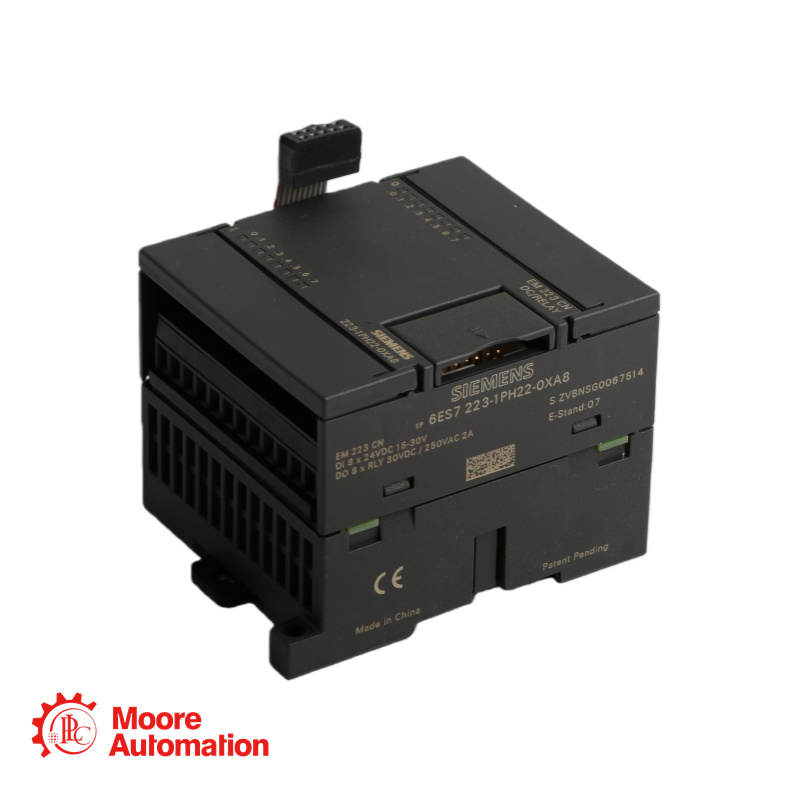

O Siemens 6ES7223-1PH22-0XA0 é um módulo de E/S digital EM 223 para SIMATIC S7-200, compatível apenas com CPUs S7-22X. Ele oferece 8 entradas digitais com classificação de 24 V CC com fiação de fonte/dreno e 8 saídas de relé com classificação de 2 A por canal. A Siemens classifica este item como um produto de reposição cancelado (PM410), com vigência a partir de 1º de outubro de 2017. Condição, quantidade, preço, disponibilidade e prazo de entrega serão confirmados mediante cotação.
Marca :
SiemensNúmero da peça :
6ES7223-1PH22-0XA0Peso :
0.18 kgDimensão :
7x6.1x9.5cmPaís de origem :
GermanyCódigo SH :
8537101190Descrição :
Digital I/O ModuleSIEMENS · SIMATIC S7-200 · PM410 PEÇAS DE REPOSIÇÃO Módulo de E/S Digital EM 2236ES7223-1PH22-0XA0 Exclusivamente para CPUs SIMATIC S7-22X, com 8 entradas digitais de 24 V CC (fonte/dreno) e 8 saídas de relé. Verifique se o número do artigo está completo, incluindo o 0XA0 sufixo, antes de solicitar um orçamento. |
| Entradas digitais | 8 DI 24 V CC, fonte/dreno |
| Saídas digitais | 8 DO Saídas de relé |
| Corrente nominal | 2 A por canal Aplicam-se limites de comutação específicos para cada carga. |
| plataforma de CPU | Somente CPUs SIMATIC S7-22X |
* A Siemens indica um valor máximo de 0,75 A por saída para cargas indutivas e resistivas.
| Aviso do fabricante sobre o ciclo de vida: A Siemens lista este artigo como cancelamento de produto PM410, com vigência a partir de 1 de outubro de 2017, e o identifica como um produto de peça de reposição. |
| Artigo exato | Siemens SIMATIC S7-200 EM 223 6ES7223-1PH22-0XA0 |
| Plataforma necessária | Exclusivamente para CPUs S7-22X. Não confunda com a variante S7-1200 SM 1223 ou S7-200 CN 0XA8. |
| Aviso de substituição | O modelo 6ES7223-1PH32-0XB0 não é apresentado aqui como um substituto direto. Qualquer substituição requer uma análise de engenharia. |
| Identificação e compatibilidade | |
| Fabricante / linha de produtos | Siemens / SIMATIC S7-200 |
| Número do módulo/artigo | E/S digital EM 223 / 6ES7223-1PH22-0XA0 |
| compatibilidade de CPU | Somente CPUs S7-22X |
| Entradas e saídas | |
| Entradas digitais | 8 entradas CC; fonte/dreno; tensão nominal de 24 V CC |
| níveis de sinal de entrada | Sinal “0”: 0–5 V; sinal “1”: 15–30 V CC; 4 mA típico no sinal “1” |
| atraso de entrada | 4,5 ms máximo, 0 → 1 |
| Saídas digitais | 8 saídas de relé; sem proteção contra curto-circuito. |
| Corrente de saída nominal | 2.000 mA por canal; aplicam-se limites específicos de carga. |
| Capacidade de comutação de contato | Indutivo: 0,75 A máx./saída; resistivo: 0,75 A máx./saída; carga da lâmpada: 30 W CC / 200 W CA |
| Dados elétricos e mecânicos | |
| Isolamento | DI: optoacoplador, grupos de 4; DO: relé, grupos de 4; testado a 500 V CA |
| Perda de potência típica | 3 W |
| Comprimento do cabo | 500 m máximo com blindagem; 150 m máximo sem blindagem |
| Dimensões (L × A × P) | 71,2 × 80 × 62 mm |
| Conexão | Terminais de E/S plugáveis |
|
Não. A Siemens lista o produto como PM410, uma peça de reposição descontinuada, com vigência a partir de 1º de outubro de 2017.
A Siemens especifica o uso apenas com CPUs SIMATIC S7-22X.
Esta página não pretende substituir diretamente o componente. O artigo 1PH32 pertence à família S7-1200 e requer uma análise de compatibilidade técnica.
A disponibilidade, as condições de oferta, o preço e o prazo de entrega são confirmados individualmente na cotação.
| Escopo de dados oficiais As especificações técnicas e as informações sobre o ciclo de vida acima são baseadas nos dados oficiais do produto Siemens para o artigo 6ES7223-1PH22-0XA0. Os nomes dos produtos e as marcas comerciais são usados para fins de identificação. |
Documentos oficiais da SiemensUse o número de artigo exato. 6ES7223-1PH22-0XA0 Ao verificar a documentação do fabricante. |
Antes de solicitar um orçamentoPor favor, forneça o número completo do artigo, o modelo da CPU S7-22X instalada, a quantidade necessária e o destino. A Moore Automation confirmará as condições, a compatibilidade, a disponibilidade, o preço e o prazo de entrega através de uma cotação. Não há garantia de disponibilidade, condição, preço ou prazo de entrega antes da confirmação da cotação. Os nomes e marcas dos produtos são usados para fins de identificação; as especificações técnicas são baseadas nos dados oficiais dos produtos da Siemens. |
