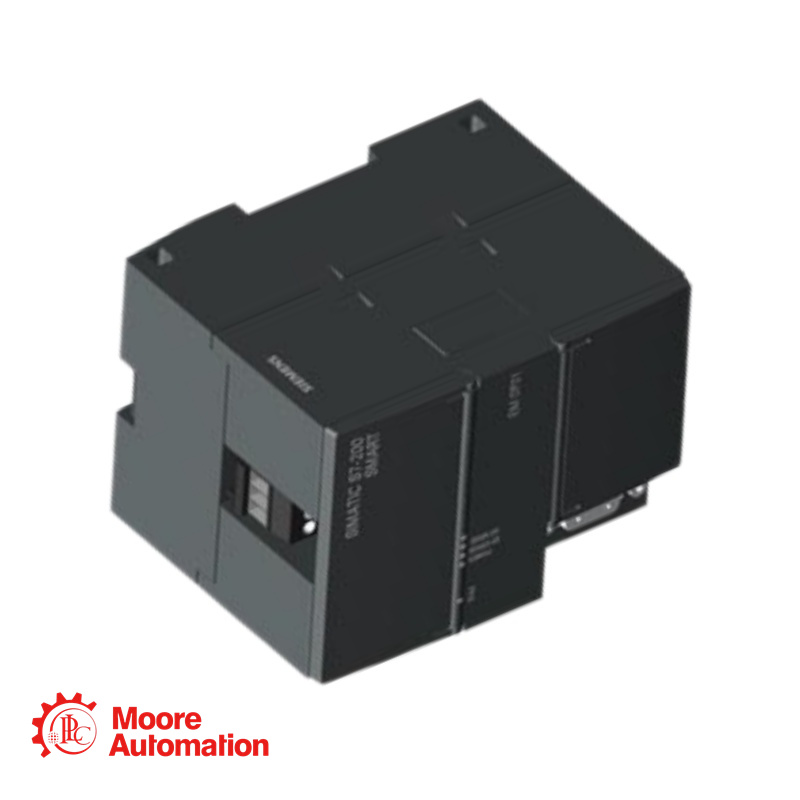

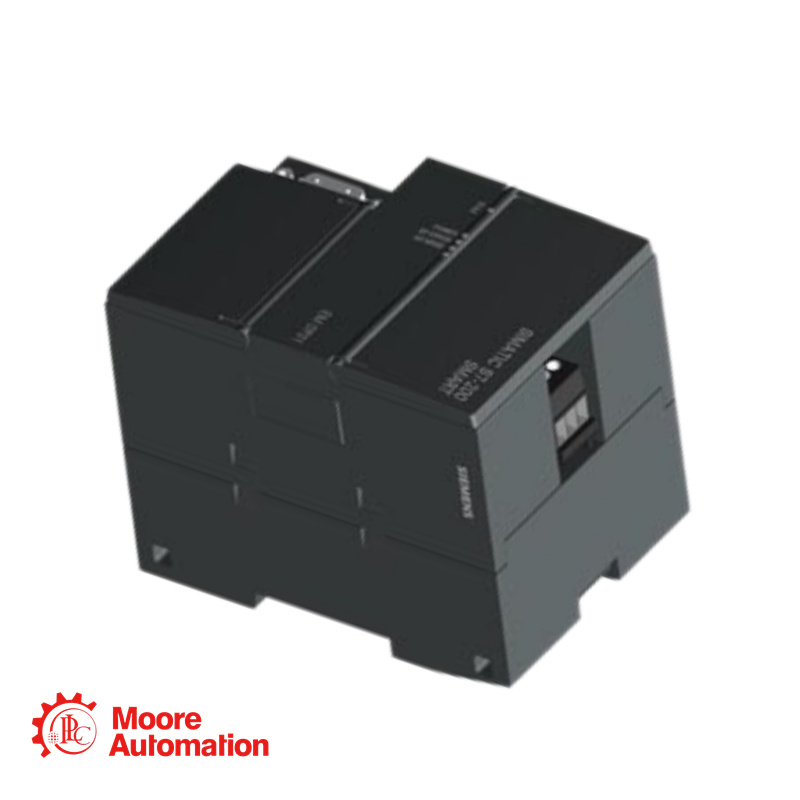

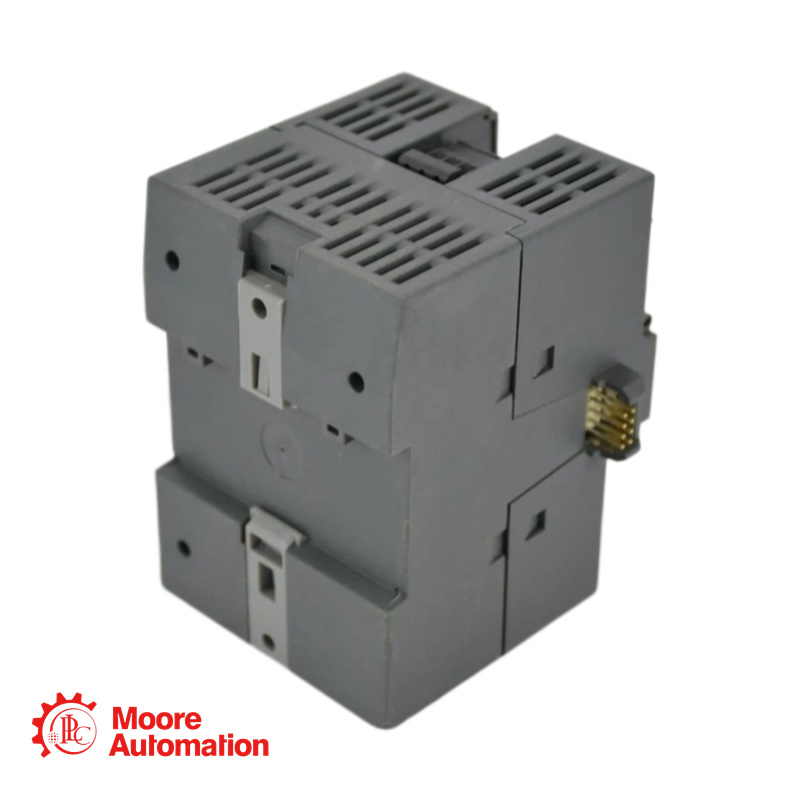

Módulo escravo 6ES7288-7DP01-0AA0

O 6ES7288-7DP01-0AA0 O EM DP01 é um módulo escravo PROFIBUS DP projetado para uso com o Siemens SIMATIC. Série S7-1200. Este módulo permite que as CPUs S7-1200 se comuniquem como dispositivos escravos em uma rede PROFIBUS DP, possibilitando a integração em sistemas de automação distribuídos de maior porte, onde um mestre PROFIBUS DP (como uma CPU S7-300, S7-400 ou S7-1500) controla a troca de dados.

O módulo é um módulo de expansão compacto que se conecta ao lado esquerdo da CPU S7-1200 através da interface de expansão da CPU. Ele suporta a funcionalidade PROFIBUS DP-V0 slave e fornece uma interface RS-485 para conexão de rede.

6ES7288-7DP01-0AA0 DETALHES

Designação do tipo de produto: EM DP01, módulo escravo PROFIBUS DP
Número da peça: 6ES7288-7DP01-0AA0
Tensão de alimentação: 24 V CC
Faixa permitida: 20,4 V a 28,8 V CC
Consumo de corrente (típico): 15 mA
Consumo de corrente (máx.): 30 mA
Perda de potência (típica): 2,5 W
Interfaces RS 485: 1
Suporte a PROFIBUS: Sim (DP slave)
Suporte a PROFINET IO: Não

6ES7288-7DP01-0AA0

Perguntas frequentes (FAQ)

P: O que é o 6ES7288-7DP01-0AA0?
A: Trata-se de um módulo escravo PROFIBUS DP EM DP01 para PLCs SIMATIC S7-1200. Ele permite que uma CPU S7-1200 se comunique como um dispositivo escravo em uma rede PROFIBUS DP.

P: Qual é a função deste módulo?
A: O módulo Permite que uma CPU S7-1200 troque dados com um mestre PROFIBUS DP (como uma CPU S7-300, S7-400 ou S7-1500) através de uma rede PROFIBUS. Isso possibilita a integração da S7-1200 em sistemas de automação maiores.

P: Como esse módulo é instalado?
A: O módulo EM DP01 conecta-se ao lado esquerdo da CPU S7-1200 através da interface de expansão da CPU. Ele é montado em um trilho DIN padrão e não requer fonte de alimentação externa adicional (a energia é fornecida pela própria CPU).

P: Este módulo é compatível com PROFINET?
R: Não. Este módulo suporta apenas PROFIBUS DP. Para funcionalidade PROFINET, a própria CPU S7-1200 fornece portas PROFINET integradas.

P: O que é a configuração de endereço PROFIBUS?

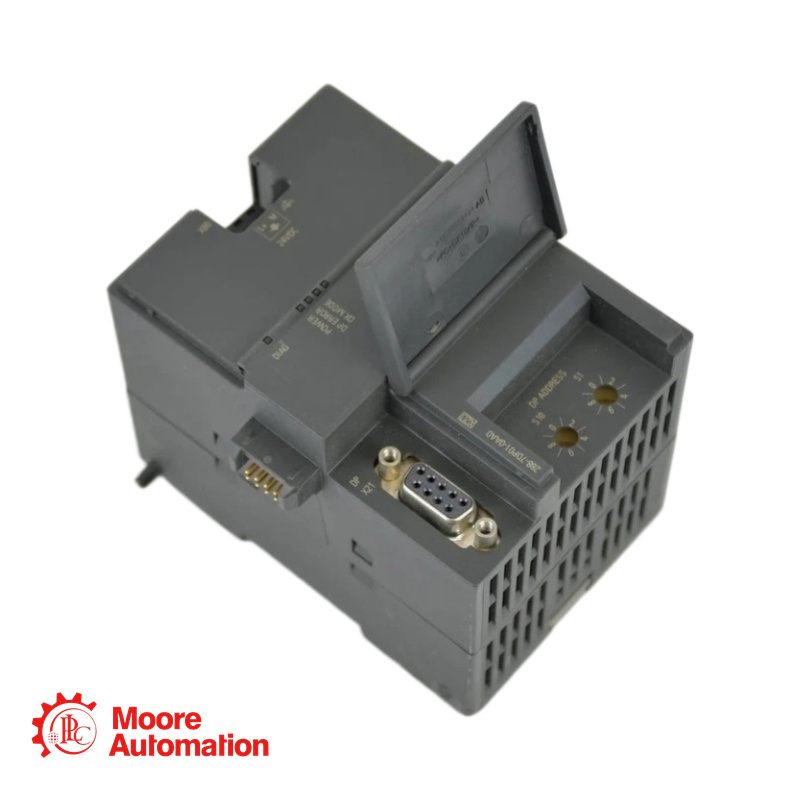

A: O endereço PROFIBUS é configurado usando as chaves DIP localizadas no módulo. O endereço pode ser definido entre 1 e 125.

P: Quais taxas de comunicação PROFIBUS são suportadas?
A: O módulo suporta taxas de comunicação PROFIBUS DP de 9,6 kbit/s a 12 Mbit/s. A taxa de transmissão é detectada automaticamente pelo módulo.
