 /Módulo de motor único Siemens 6SL3120-1TE22-4AD0 SINAMICS S120

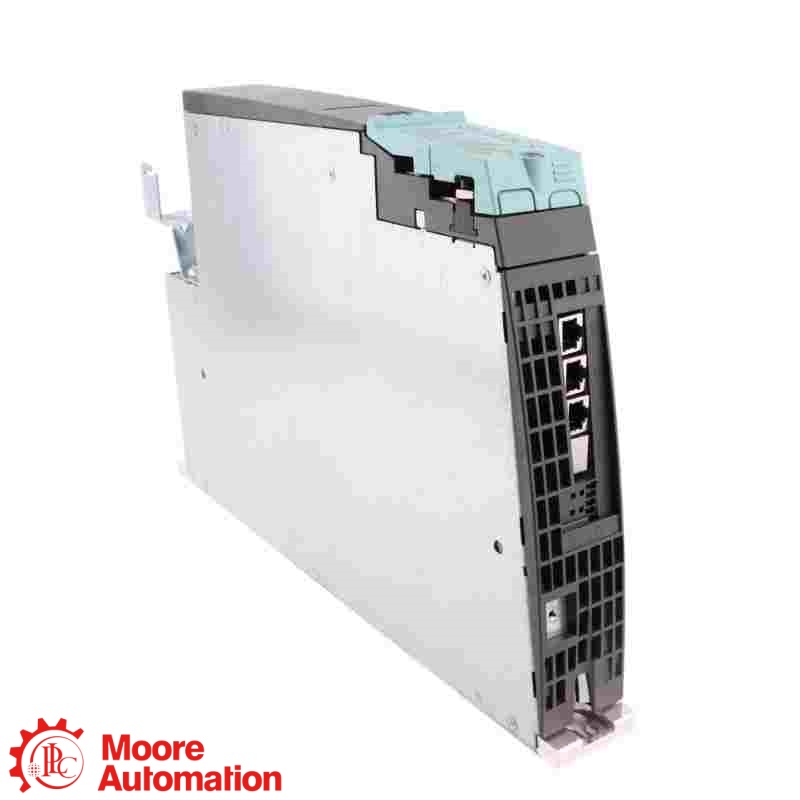

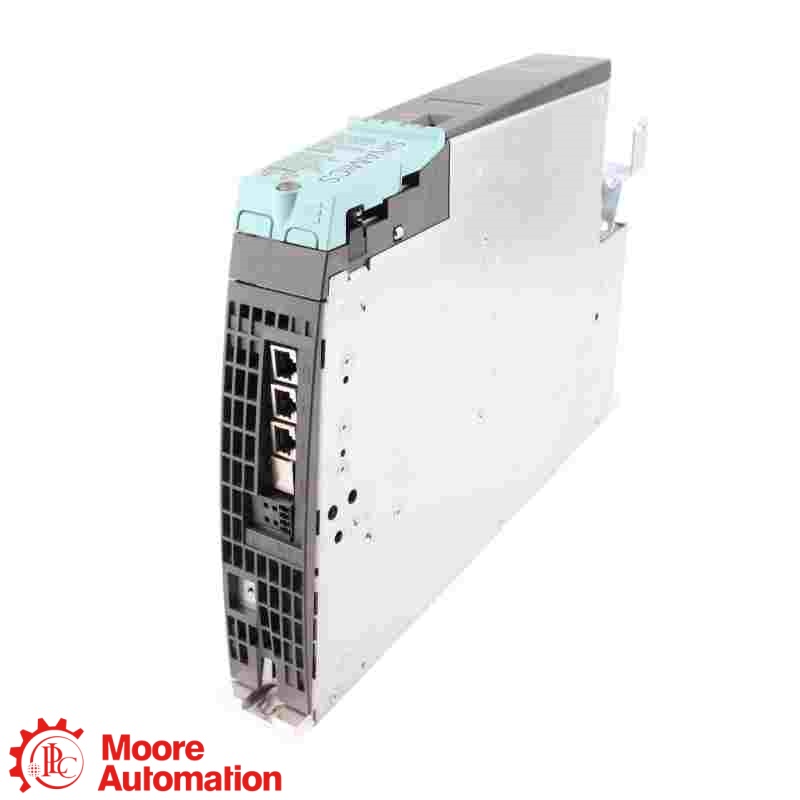

Módulo de motor único Siemens 6SL3120-1TE22-4AD0 SINAMICS S120
Módulo de motor único Siemens 6SL3120-1TE22-4AD0 SINAMICS S120
Módulo de motor único Siemens 6SL3120-1TE22-4AD0 SINAMICS S120

Módulo de motor único Siemens 6SL3120-1TE22-4AD0 SINAMICS S120

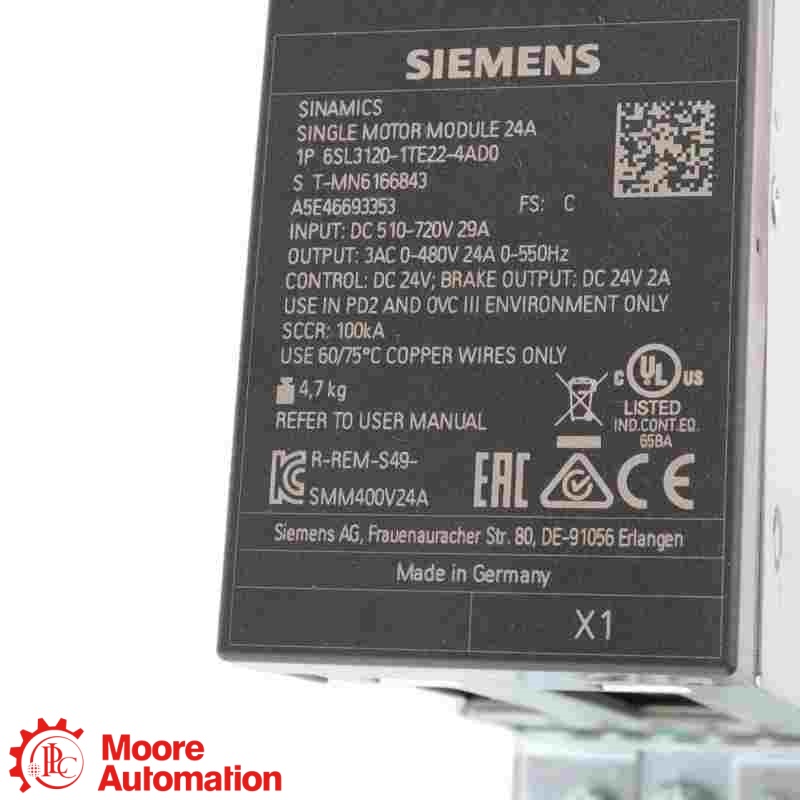

Siemens SINAMICS S120 · 24 MÓDULO DE MOTOR ÚNICO

6SL3120-1TE22-4AD0

O 6SL3120-1TE22-4AD0 Trata-se de um módulo de motor único Siemens SINAMICS S120 com capacidade de 24 A, no formato tipo D (tipo livro) com refrigeração interna a ar.

CORRENTE NOMINAL24 A
CORRENTE DE CARGA BASE20,4 A
TENSÃO DO LINK CC510 a 720 V CC
RESFRIAMENTOAR INTERNO
FABRICANTESiemens
CONDIÇÕES / GARANTIAProduto novo e original · Garantia de um ano
CERTIFICAÇÃO ISOProduto com certificação ISO
VERIFICAÇÃO● Fotos e vídeos do produto fornecidos mediante solicitação.
SOLICITE UM ORÇAMENTO
Informe-se agora
BUSCA DE MODELOSEncontre um número de peça específicoAbra diretamente a página do produto Moore Automation mais adequado.
SIEMENS ● MÓDULO DE MOTOR ÚNICO SINAMICS S120
Siemens SINAMICS S120

6SL3120-1TE22-4AD0

24 A · 510 a 720 V CC

MÓDULO TIPO D TAMANHO DE LIVRO

PAPEL DO PRODUTO
6SL3120-1TE22-4AD0 É um módulo de motor único Siemens SINAMICS S120 com classificação de 24 A e corrente de carga base de 20,4 A no formato tipo D padrão.
NOTA DE CONFIGURAÇÃO
Para 6SL3120-1TE22-4AD0A Siemens identifica este artigo específico como um módulo de motor único tipo D de 24 A com refrigeração interna a ar. Confirme o número de encomenda completo, a alimentação do barramento CC, a corrente do motor, o formato de montagem e os requisitos de refrigeração antes de encomendar.
👩‍💼
QUER O MELHOR PREÇO?
Frida
Líder de Vendas 🏆
E-MAILvendas5@mooreplc.com WHATSAPP+86 153 5940 8275
DETALHAMENTO DO NÚMERO DO PEDIDO

Como o 6SL3120-1TE22-4AD0 é estruturado

6SL3120
Família de módulos de motor único SINAMICS S120 Identificador da família de pedidos da Siemens para módulos de motor único SINAMICS S120
1TE22-4AD0
24 Uma variante tipo D em tamanho de livro Os dados de seleção da Siemens mapeiam esse sufixo exato para a versão tipo D de 24 A com refrigeração interna a ar.
CARACTERÍSTICAS DE REFERÊNCIA DO FABRICANTE

Especificações técnicas

Siemens 6SL3120-1TE22-4AD0 ↗
SINAMICS S120 24 MÓDULO DE MOTOR ÚNICO

Dados de engenharia em resumo

Clique em “+” para expandir e ver mais especificações.

CORRENTE NOMINAL24 A
CORRENTE DE CARGA BASE20,4 A
DC LINK510 a 720 V CC
FORMATARTamanho de livro, tipo D
Dados oficiais de seleção e operação do Siemens SINAMICS S120.
Verificação oficial do produtoVerifique o número do pedido completo. 6SL3120-1TE22-4AD0Antes de encomendar, verifique os requisitos de corrente nominal, alimentação do link CC, montagem em formato de livro, refrigeração e conexão do motor.
INFORMAÇÕES GERAIS −
MarcaSiemens
Número da peça6SL3120-1TE22-4AD0
Tipo de produtoMódulo de motor único
Família de produtosSINAMICS S120
FormatarTamanho de livro, tipo D
Método de resfriamentoRefrigeração interna por ar
Classificações elétricas ＋
Corrente nominal24 A
Corrente de carga base20,4 A
S6 40% de corrente32 A
Corrente de pico72 A
tensão do barramento CC510 a 720 V CC
Uso de saída e sistema ＋
tensão de saída nominal3 CA 400 V
Frequência de pulso nominal4 kHz
Capacidade de segurançaSuporta funções integradas de segurança ampliadas
Mecânica e Instalação ＋
Grau de proteçãoIP20 / UL tipo aberto
Dimensões (L × A × P)50 × 380 × 270 mm
Peso líquido4,7 kg
Fonte de alimentação eletrônica24 V CC (−15% ​​/ +20%)
Requisito de ar de refrigeração0,0147 m³/s (53 m³/h)
Acessório incluídoCabo DRIVE-CLiQ
Fonte: Dados de seleção e instruções de operação oficiais da Siemens para o modelo SINAMICS S120, modelo 6SL3120-1TE22-4AD0.
Perguntas frequentes

Perguntas mais frequentes dos compradores

Que tipo de componente SINAMICS é? 6SL3120-1TE22-4AD0?＋

6SL3120-1TE22-4AD0 É um módulo de motor único Siemens SINAMICS S120 no formato tipo livro D.

Qual é a corrente de saída nominal? 6SL3120-1TE22-4AD0 fornecer?＋

6SL3120-1TE22-4AD0 possui uma corrente de saída nominal de 24 A.

Quais são as correntes de base e de pico listadas para 6SL3120-1TE22-4AD0?＋

6SL3120-1TE22-4AD0 Possui uma corrente de carga base de 20,4 A e uma corrente de pico de 72 A.

Qual é a faixa de tensão do barramento CC especificada para 6SL3120-1TE22-4AD0 ?＋

6SL3120-1TE22-4AD0 É especificado para uma alimentação de barramento CC de 510 a 720 V.

Qual é a tensão de saída especificada para 6SL3120-1TE22-4AD0?＋

6SL3120-1TE22-4AD0 Fornece uma saída nominal de 3 AC 400 V.

Qual o formato mecânico e de refrigeração? 6SL3120-1TE22-4AD0 usar?＋

6SL3120-1TE22-4AD0 Utiliza refrigeração interna a ar em uma caixa tipo D de 50 mm de largura, no formato de livro.

O que deve ser verificado antes de fazer o pedido 6SL3120-1TE22-4AD0?＋

Para 6SL3120-1TE22-4AD0Confirme o número completo do artigo, a tensão do link CC, a corrente do motor, o tamanho do slot do livro, o fluxo de ar de refrigeração e a fiação do motor.

CONTATE UM ESPECIALISTA EM PRODUTOS

Verifique sua configuração com o Frida.

Compartilhe o número completo do pedido, os dados do link CC, a corrente do motor, o tamanho do slot do livro, os requisitos de refrigeração e fiação para verificação de compatibilidade, disponibilidade e prazo de entrega.

ESCOLHA UM MÉTODO DE CONTATO DIRETO
FICHA DE DADOS

Manuais e referências oficiais para
6SL3120-1TE22-4AD0

Informações oficiais de referência do fabricante Siemens para o módulo de motor único SINAMICS S120 24 A.

Status da ficha técnica oficial

Os dados oficiais do produto Siemens identificam o 6SL3120-1TE22-4AD0 como um módulo de motor único SINAMICS S120 de 24 A no formato tipo D (booksize) com refrigeração interna a ar.

VER FICHA TÉCNICA OFICIAL

Entre em contato para obter suporte.

Envie o modelo completo, a quantidade e sua dúvida técnica ou de compra.

As informações técnicas nesta página do produto são baseadas na documentação oficial do fabricante Siemens, que está disponível ao público.

RELAÇÃO DO MÓDULO SINAMICS S120

Como o modelo 6SL3120-1TE22-4AD0 se encaixa na linha Siemens SINAMICS S120

Siemens é a marca; SINAMICS S120 é a família de sistemas de acionamento modulares; e 6SL3120-1TE22-4AD0 É um módulo de motor único tipo D de tamanho 24 A com refrigeração interna a ar.

Siemens · MARCA
Siemens SINAMICS S120MÓDULO DE MOTOR ÚNICO · TAMANHO DE LIVRO TIPO D
CORRENTE DE SAÍDA NOMINAL

24 A · 20,4 A CARGA BASE

O modelo 6SL3120-1TE22-4AD0 possui uma corrente de saída nominal de 24 A e uma corrente de carga base de 20,4 A.

FONTE DC-LINK

510 a 720 V CC

Selecione o módulo de forma que ele esteja compatível com a faixa de tensão do barramento CC especificada para o SINAMICS S120.

CONFIGURAÇÃO DE REFRIGERAÇÃO

REFRIGERAÇÃO INTERNA A AR

Mantenha o fluxo de ar de refrigeração especificado e as folgas de montagem de acordo com o tamanho do livro.

Relação do sistema: Antes da instalação, verifique o número completo do artigo, a tensão do link CC, a corrente do motor, o tamanho do slot para livros, o sistema de refrigeração e a fiação.
ÁREAS DE APLICAÇÃO

Mapa de aplicação para 6SL3120-1TE22-4AD0

Acionamentos de máquinas modularesFornece energia para um eixo de motor em um sistema de acionamento SINAMICS S120.
Armários de unidade de tamanho de livroCompatível com módulos tipo D de 50 mm (tamanho livro).
CENTRAL DE APLICAÇÕES 6SL3120-1TE22-4AD0 SINAMICS S120 24 Um Módulo de Motor Único
Aplicações com integração de segurançaSuporta funções integradas de segurança ampliadas
Refrigeração e fiaçãoConfirme as conexões de fluxo de ar, barramento CC, cabo do motor e DRIVE-CLiQ.
